FACULDADE DE ENGENHARIA E
ARQUITETURA
CURSO DE ENGENHARIA CIVIL
ESTRUTURAS DE AÇO E MADEIRA II
EAM_II
ESTRUTURAS DE AÇO – DIMENSIONAMENTO: FLEXÃO E CISALHAMENTO

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Problema Proposto:
1)

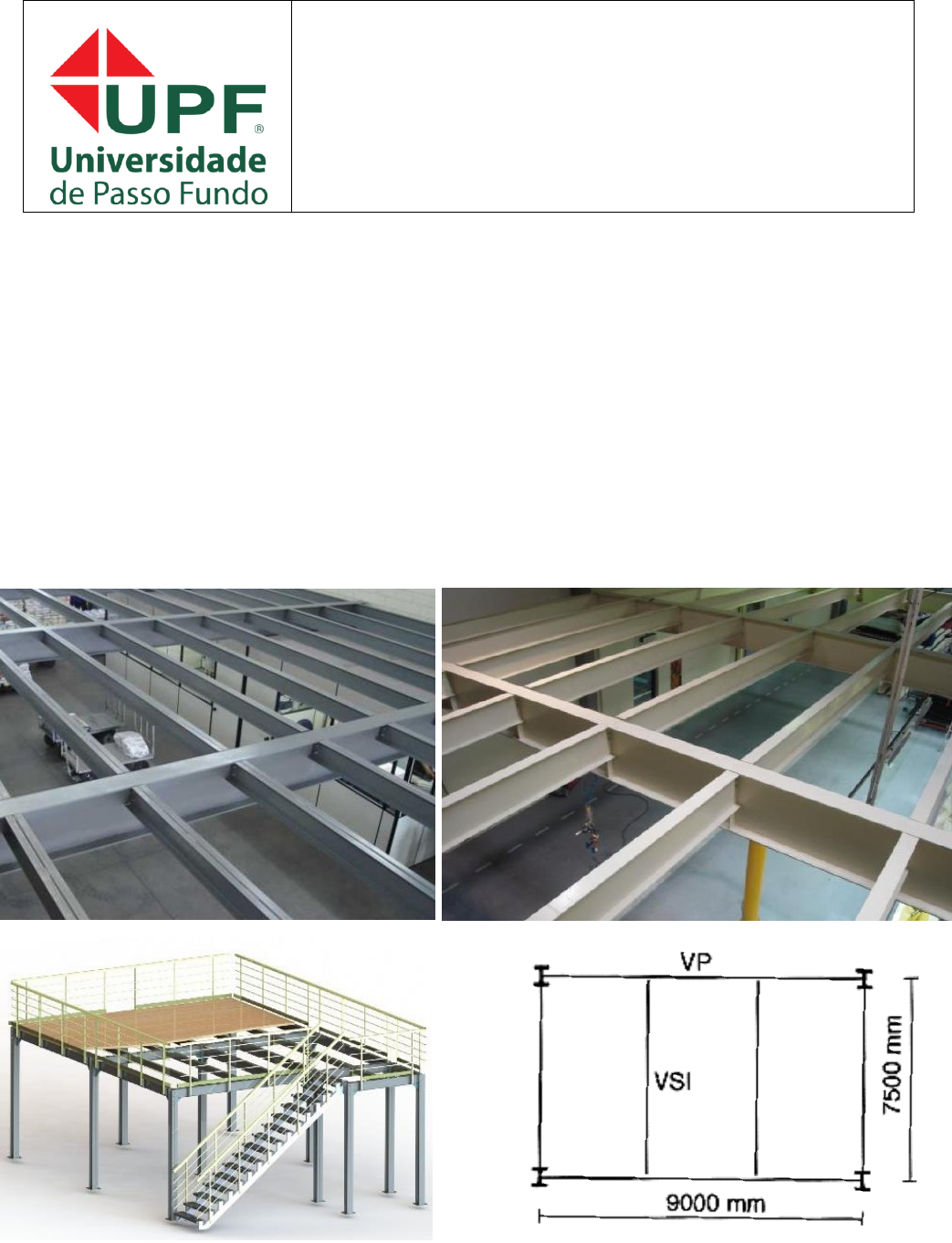

Dimensionar um perfil W para viga secundária intermediária de piso de mezanino, o
qual tem a finalidade de servir de depósito, representado pelo esquema estrutural
abaixo.






Carregamentos:
Peso Próprio: peso da estrutura (vigas + acessórios) (coef. Maj. 1,1)
Carga Permanente: 3,0 kN/m2; (coef. Maj. 1,4)
Sobrecarga: 4,0 kN/m2; (coef. Maj. 1,4)
*Para o piso será utilizado grade tipo SELMEC (grade de piso industrial).

Determinação das cargas atuantes na Viga Secundária (VS).
Área de Influência: (largura) 3,0m x 7,5m (vão)
Cargas (ELU):
q = 1,1 .0,80 kN/m + 1,4 x 3,0 kN/m2 x 3,0 m + 1,4 x 4,0 kN/m2 x 3,0 m
q = 30,28 kN/m

Determinação do Momento Fletor e Esforço Cortante Máximo:


𝑀𝑚á𝑥 =
𝑞. 𝑙2
8
 𝑀𝑚á𝑥 =
30,28. 7,52
8
 𝑀𝑚á𝑥 = 212,9 𝑘𝑁. 𝑚
𝑉𝑚á𝑥 =
𝑞. 𝑙
2
 𝑉𝑚á𝑥 =
30,28. 7,5
2
 𝑉𝑚á𝑥 = 113,55 𝑘𝑁

 𝑀𝑆𝑑,𝑚á𝑥 = 21290 𝑘𝑁. 𝑐𝑚
 𝑉𝑆𝑑,𝑚á𝑥 = 113,6 𝑘𝑁

Determinação do Momento Fletor para o Cb:

𝑀𝐴 =
𝑞. 𝑥
2
(𝑙 − 𝑥) 𝑀𝐴 =
30,28.1,875
2
(7,5 − 1,875) 𝑀𝐴 = 159,7 𝑘𝑁. 𝑚
𝑀𝐵 =
𝑞. 𝑥
2
(𝑙 − 𝑥) 𝑀𝐵 =
30,28.3,750
2
(7,5 − 3,750) 𝑀𝐵 = 212,9 𝑘𝑁. 𝑚
𝑀𝐶 =
𝑞. 𝑥
2
(𝑙 − 𝑥) 𝑀𝐶 =
30,28.5,625
2
(7,5 − 5,625) 𝑀𝐶 = 159,7 𝑘𝑁. 𝑚

Pré-dimensionamento do perfil: (adotar inicialmente um perfil com 1/18 do vão)

𝑑 =
𝐿
18
 𝑑 =
7500
18
 𝑑 = 416,666 adotar W 460x82



Determinação do Momento Fletor Resistente:


- Flambagem Lateral por Torção (FLT): (Item G.2.1 – NBR 8800:2008)

 - Parâmetro de esbeltez:
𝜆𝐹𝐿𝑇 =
𝐿𝑏
𝑟𝑦
 𝜆𝐹𝐿𝑇 = 177,73
 - Parâmetro de esbeltez referente a plastificação:
𝜆𝑝 = 1,76. √
𝐸
𝑓𝑦
 𝜆𝑝 = 42,38
 - Parâmetro de esbeltez referente ao escoamento:
𝜆𝑟 =
1,38. √𝐼𝑦. 𝐽
𝑟𝑦 . 𝐽. 𝛽1
√1 + √1 +
27. 𝐶𝑊. 𝛽1
2
𝐼𝑦
 𝜆𝑟 = 126,59
𝛽1 =
(𝑓𝑦 − 𝜎𝑟). 𝑊
𝐸. 𝐽
 𝛽1 = 0,02762272
𝑟𝑦 = 4,22𝑐𝑚
𝐼𝑦 = 1862𝑐𝑚4
𝐽 = 70,62𝑐𝑚4
𝐶𝑊 = 915745𝑐𝑚6
𝜎𝑟, deve ser tomada igual a 30 % da resistência ao escoamento do aço utilizado;
𝑊, módulo de resistência (mínimo) elástico da seção, relativo ao eixo de flexão;
𝐽, constante de torção da seção transversal;
𝑟𝑦, raio de giração da seção em relação ao eixo principal de inércia perpendicular ao eixo de flexão;
𝐼𝑦, momento de inércia da seção em relação ao eixo que passa pelo plano médio da alma;
𝐶𝑊, constante do empenamento da seção transversal;

- Verificação dos Parâmetros:

𝜆 = 177,73 𝜆𝑝 = 42,38 𝜆𝑟 = 126,59
𝜆 ≤ 𝜆𝑝 ========> 𝑁ã𝑜
𝜆𝑝 < 𝜆 ≤ 𝜆𝑟 =====> 𝑁ã𝑜
𝝀 > 𝝀𝒓 ========> 𝑶𝑲‼ Seção Esbelta!

G.2.1 Para os tipos de seção e eixos de flexão indicados na Tabela G.1, para o estado-
limite FLT, o momento fletor resistente de cálculo é dado por:

𝑀𝑅𝑑 =
𝑀𝑐𝑟
𝛾𝑎1
≤
𝑀𝑝𝑙
𝛾𝑎1
, 𝑝𝑎𝑟𝑎 𝝀 > 𝝀𝒓

𝐶𝑏 =
12,5. 𝑀𝑚á𝑥
2,5. 𝑀𝑚á𝑥 + 3,0. 𝑀𝐴 + 4,0. 𝑀𝐵 + 3,0. 𝑀𝐶
. 𝑅𝑚 ≤ 3,0
𝑅𝑚, é um parâmetro de monossimetria da seção transversal, igual a 0,5 + 2(Iyc.Iy) para seções com
um eixo de simetria, fletidas em relação ao eixo que não é de simetria, sujeitas à curvatura reversa,
e igual a 1,00 em todos os demais casos;

𝐶𝑏 =
12,5.212,9
2,5.212,9 + 3,0.159,7 + 4,0.212,9 + 3,0.159,7
. 1,0 ≤ 3,0
𝐶𝑏 = 1,136 ≤ 3,0

𝑀𝑐𝑟 =
𝐶𝑏 . 𝜋2. 𝐸. 𝐼𝑦
𝐿𝑏
2 √
𝐶𝑊
𝐼𝑦
(1 + 0,039.
𝐽. 𝐿𝑏
2
𝐶𝑊
) 𝑀𝑐𝑟 = 27015,95 𝑘𝑁. 𝑐𝑚

𝑴𝑹𝒅 =
𝟐𝟕𝟎𝟏𝟓, 𝟗𝟓
𝟏, 𝟏
 𝑴𝑹𝒅(𝑭𝑳𝑻) = 𝟐𝟒𝟓𝟓𝟗, 𝟗𝟔𝒌𝑵. 𝒄𝒎






- Flambagem Lateral por Torção (FLM): (Item G.2.1 – NBR 8800:2008)

 - Parâmetro de esbeltez:
𝜆𝐹𝐿𝑀 =
𝑏𝑓
2. 𝑡𝑓
 𝜆𝐹𝐿𝑀 = 5,97
 - Parâmetro de esbeltez referente a plastificação:
𝜆𝑝 = 0,38. √
𝐸
𝑓𝑦
 𝜆𝑝 = 9,15
 - Parâmetro de esbeltez referente ao escoamento:
𝜆𝑟 = 0,83. √
𝐸
𝑓𝑦 − 𝜎𝑟
 𝜆𝑟 = 24,08
𝜎𝑟, deve ser tomada igual a 30 % da resistência ao escoamento do aço utilizado;

- Verificação dos Parâmetros:

𝜆 = 5,97 𝜆𝑝 = 9,15 𝜆𝑟 = 24,08

𝝀 ≤ 𝝀𝒑 ========> 𝑶𝑲‼ Seção Compacta!
𝜆𝑝 < 𝜆 ≤ 𝜆𝑟 =====> 𝑁ã𝑜
𝜆 > 𝜆𝑟 ========> 𝑁ã𝑜

G.2.2 Para os tipos de seção e eixos de flexão indicados na Tabela G.1, para os estados-
limites FLM e FLA, o momento fletor resistente de cálculo é dado por:

𝑀𝑅𝑑 =
𝑀𝑝𝑙
𝛾𝑎1
, 𝑝𝑎𝑟𝑎 𝝀 ≤ 𝝀𝒑

𝑀𝑝𝑙 = 𝑓𝑦 . 𝑍𝑥 𝑀𝑝𝑙 = 63355,8 𝑘𝑁. 𝑐𝑚

𝑴𝑹𝒅 =
𝟔𝟑𝟑𝟓𝟓, 𝟖
𝟏, 𝟏
 𝑴𝑹𝒅(𝑭𝑳𝑴) = 𝟓𝟕𝟓𝟗𝟔, 𝟏𝟖𝒌𝑵. 𝒄𝒎


- Flambagem Lateral por Torção (FLA): (Item G.2.1 – NBR 8800:2008)

 - Parâmetro de esbeltez:
𝜆𝐹𝐿𝐴 =
ℎ
𝑡𝑤
 𝜆𝐹𝐿𝐴 = 43,23
 - Parâmetro de esbeltez referente a plastificação:
𝜆𝑝 = 3,74. √
𝐸
𝑓𝑦
 𝜆𝑝 = 90,53
 - Parâmetro de esbeltez referente ao escoamento:
𝜆𝑟 = 5,70. √
𝐸
𝑓𝑦
 𝜆𝑟 = 137,24
- Verificação dos Parâmetros:

𝜆 = 43,23 𝜆𝑝 = 90,53 𝜆𝑟 = 137,24

𝝀 ≤ 𝝀𝒑 ========> 𝑶𝑲‼ Seção Compacta!
𝜆𝑝 < 𝜆 ≤ 𝜆𝑟 =====> 𝑁ã𝑜
𝜆 > 𝜆𝑟 ========> 𝑁ã𝑜

G.2.2 Para os tipos de seção e eixos de flexão indicados na Tabela G.1, para os estados-
limites FLM e FLA, o momento fletor resistente de cálculo é dado por:

𝑀𝑅𝑑 =
𝑀𝑝𝑙
𝛾𝑎1
, 𝑝𝑎𝑟𝑎 𝝀 ≤ 𝝀𝒑

𝑀𝑝𝑙 = 𝑓𝑦 . 𝑍𝑥 𝑀𝑝𝑙 = 63355,8 𝑘𝑁. 𝑐𝑚

𝑴𝑹𝒅 =
𝟔𝟑𝟑𝟓𝟓, 𝟖
𝟏, 𝟏
 𝑴𝑹𝒅(𝑭𝑳𝑨) = 𝟓𝟕𝟓𝟗𝟔, 𝟏𝟖𝒌𝑵. 𝒄𝒎




Adotar como momento resistente de projeto o menor dos valores abaixo:

𝑀𝑅𝑑 < [
𝑀𝑅𝑑(𝐹𝐿𝑇) = 24559,96 𝑘𝑁. 𝑐𝑚
𝑀𝑅𝑑(𝐹𝐿𝑀) = 57596,18 𝑘𝑁. 𝑐𝑚
𝑀𝑅𝑑(𝐹𝐿𝐴) = 57596,18 𝑘𝑁. 𝑐𝑚

𝑴𝑹𝒅 = 𝟐𝟒𝟓𝟓𝟗, 𝟗𝟔 𝒌𝑵. 𝒄𝒎

5.4.1.3 No dimensionamento das barras submetidas a momento fletor, deve ser
atendida a seguinte condição:
𝑀𝑆𝑑 ≤ 𝑀𝑅𝑑
𝟐𝟏𝟐𝟗𝟎 𝒌𝑵. 𝒄𝒎 ≤ 𝟐𝟒𝟓𝟓𝟗, 𝟗𝟔 𝒌𝑵. 𝒄𝒎 OK!!!
𝑀𝑆𝑑
𝑀𝑅𝑑
= 0,867
O perfil W 460x82, satisfaz a condição de segurança quanto ao ELU (Estado Limite Último).

- Verificação dos estados limites de serviço (ELS). (Anexo C, Tabela C.1 – NBR
8800:2008).

𝛿𝑙𝑖𝑚 =
𝐿
350
 𝛿𝑙𝑖𝑚 =
7500
350
 𝜹𝒍𝒊𝒎 = 𝟐𝟏, 𝟒𝟑𝒎𝒎
Cargas (ELS):
q = 1,0 .0,80 kN/m + 1,0 x 3,0 kN/m2 x 3,0 m + 1,0 x 4,0 kN/m2 x 3,0 m
q = 21,80 kN/m

𝛿𝑚á𝑥 =
5. 𝑞. 𝑙4
384. 𝐸. 𝐼
 𝛿𝑚á𝑥 =
5.0,218. 7504
384.20000.37157
 𝛿𝑚á𝑥 = 1,209𝑐𝑚 𝜹𝒎á𝒙 = 𝟏𝟐, 𝟎𝟗𝒎𝒎

- Deve ser atendida a seguinte condição:
𝛿𝑙𝑖𝑚 ≥ 𝛿𝑚á𝑥
𝟐𝟏, 𝟒𝟑 𝒎𝒎 ≥ 𝟏𝟐, 𝟎𝟗 𝒎𝒎 𝑶𝑲‼
𝛿𝑙𝑖𝑚 =
𝐿
350
 𝛿𝑚á𝑥 =
𝐿
620

O perfil W 460x82, satisfaz a condição de segurança quanto ao ELS (Estado Limite de Serviço).

- Determinação da força resistente de cálculo
5.4.3 Força cortante resistente de cálculo
5.4.3.1 Seções I, H e U fletidas em relação ao eixo perpendicular à alma
5.4.3.1.1 Em seções I, H e U fletidas em relação ao eixo central de inércia
perpendicular à alma (eixo de maior momento inércia), a força cortante resistente
de cálculo, VRd, é dada por:

𝑎
ℎ
=
7500
428
= 17,52 > 3 ==> 𝑘𝑣 = 5,0

 - Parâmetro de esbeltez:
𝜆 =
ℎ
𝑡𝑤
 𝜆 = 43,23
 - Parâmetro de esbeltez referente a plastificação:
𝜆𝑝 = 1,10. √
𝑘𝑣. 𝐸
𝑓𝑦
 𝜆𝑝 = 59,22
 - Parâmetro de esbeltez referenteao escoamento:
𝜆𝑟 = 1,37. √
𝑘𝑣 . 𝐸
𝑓𝑦
 𝜆𝑟 = 73,76
- Verificação dos Parâmetros:

𝜆 = 43,23 𝜆𝑝 = 59,22 𝜆𝑟 = 73,76

𝝀 ≤ 𝝀𝒑 ========> 𝑶𝑲‼ Seção Compacta!
𝜆𝑝 < 𝜆 ≤ 𝜆𝑟 =====> 𝑁ã𝑜
𝜆 > 𝜆𝑟 ========> 𝑁ã𝑜




A força cortante resistente de cálculo é dado por:
𝑉𝑅𝑑 =
𝑉𝑝𝑙
𝛾𝑎1
, 𝑝𝑎𝑟𝑎 𝝀 ≤ 𝝀𝒑
5.4.3.1.2 A força cortante correspondente à plastificação da alma por cisalhamento é
dada por:
𝑉𝑝𝑙 = 0,60. 𝐴𝑤. 𝑓𝑦
𝑉𝑝𝑙 = 0,60. (46. 0,99).34,50 𝑉𝑝𝑙 = 942,68 𝑘𝑁
𝑉𝑅𝑑 =
𝑉𝑝𝑙
𝛾𝑎1
 𝑉𝑅𝑑 =
942,68
1,1
 𝑉𝑅𝑑 = 857 𝑘𝑁

𝑉𝑆𝑑 = 113,6 𝑘𝑁

5.4.1.3 No dimensionamento das barras submetidas a força cortante, deve ser atendida
a seguinte condição:
𝑉𝑆𝑑 ≤ 𝑉𝑅𝑑
𝟏𝟏𝟑, 𝟔 𝒌𝑵 ≤ 𝟖𝟓𝟕 𝒌𝑵 OK!!!
𝑉𝑆𝑑
𝑉𝑅𝑑
= 0,132
O perfil W 460x82, satisfaz a condição de segurança quanto ao ELU (Estado Limite Último).
