IFMA/DESU/CURSO DE ENG ELÉTRICA INDUSTRIAL - CIRCUITOS LÓGICOS
Período 2022_01 – Profa. Dr.ª Lucilene Mouzinho
EXERCÍCIOS DE FIXAÇÃO


Circuitos combinacionais

O DESENVOLVIMENTO DOS PROJETOS (questões 1 e 3) DEVE SER
REALIZADO MEDIANTE SIMULAÇÃO




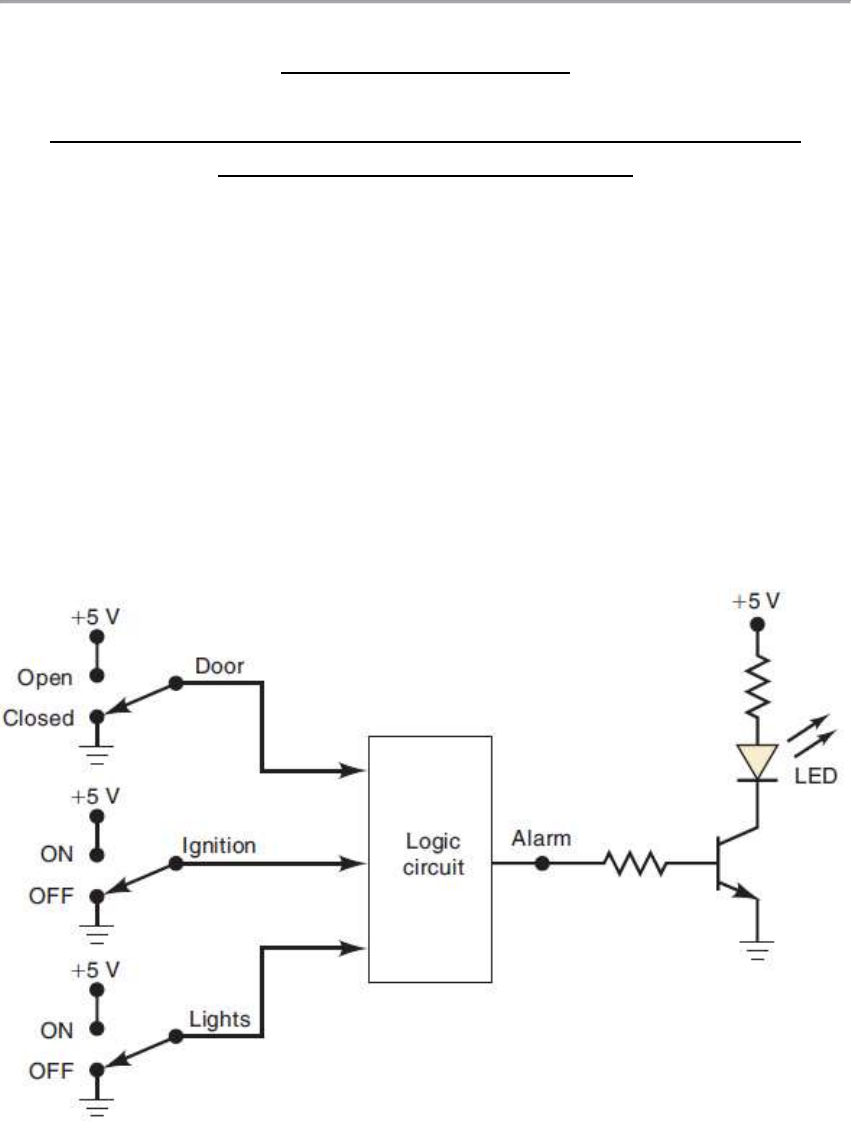

1. A fig.01 ilustra um diagrama para um circuito de alarme automotivo usado para detectar
certas condições indesejáveis. Os três interruptores são usados para indicar o status da porta
(Door) pelo banco do motorista, a ignição (Ignition), e os faróis (Lights), respectivamente.

a) Projete o circuito lógico com estes três interruptores como entradas para que o
alarme seja ativado sempre que existir uma das seguintes condições:
■ Os faróis estão acesos com a ignição desligada.
■ A porta está aberta com a ignição ligada.


fig.01

2. a) Expresse a saída do item 1 como SOMA DE PRODUTOS.

 b) Expresse a saída do item 1 como PRODUTO DE SOMAS.




3. A notação x1x0 representa um número binário de dois bits que pode ter qualquer valor (00,
01, 10 ou 11); por exemplo, quando x1 = 1 e x0 = 0, o número binário é 10 e assim por diante.
Da mesma forma, y1y0 representa outro número binário de dois bits.

a) Projete um circuito lógico, usando as entradas x1 , x0 , y1 e y0, cuja saída será apenas
ALTA quando os dois números binários x1x0 e y1y0 forem iguais.
b) O método MK pode ser aplicado neste projeto? Justifique sua resposta.



4. Suponha que gostaríamos de construir a função Y = 2X + 3 onde X denota um valor sem sinal
de 3 bits (x2 x1 x0)2 e Y = y4...y0 é um valor de 5 bits valor em hardware. Construa a tabela
verdade onde os bits de entrada são x2, x1 e x0 e os bits de saída são y4 a y0. Então faça o
seguinte para a saída y2 (você pode repetir isso para as outras saídas):
a) Determine a expressão SOP canônica para o bit de saída y2;
b) Escreva os termos mínimos para y2.
c) Use o mapa K e encontre uma expressão SOP mínima para y2;
d) Desenhe um circuito NAND mínimo para y2;
e) Compare o número de CIs necessários para implementar as expressões SOP
canônicas e mínimas.


5. Repita o Problema 4, mas desta vez use expressões POS para y2.

6. Repita o Problema 4, itens b a d, mas desta vez use a representação complemento 2 nos
valores de 3 bits para X e saída y4.

7. Repita o Problema 6, itens b até d, mas desta vez use POS expressões para y4.
�
����������
�
�
���
�����
�����������
�
��
�������
�����
�
�������
�	���
�
�
��
�
�����
���
���
�
������
�������
�������
����
��
��
��� ����
���������
���
����������!"������
#��$%�!����
�
�
��
��
����&������
�'��(
�
����������
�	����
��
���������	��������������
�
�
�
������)�
���� �#
��
�'�
�
��'��(
�
�
������
)�*+*,*��++,-�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
'���!�.�������
*+**�

1ª Questão

Projeto
Questão 1
1ª Questão


Projeto
Questão 1
3ª Questão

Projeto
Questão 3
