EXERCÍCIOS TOPOGRAFIA

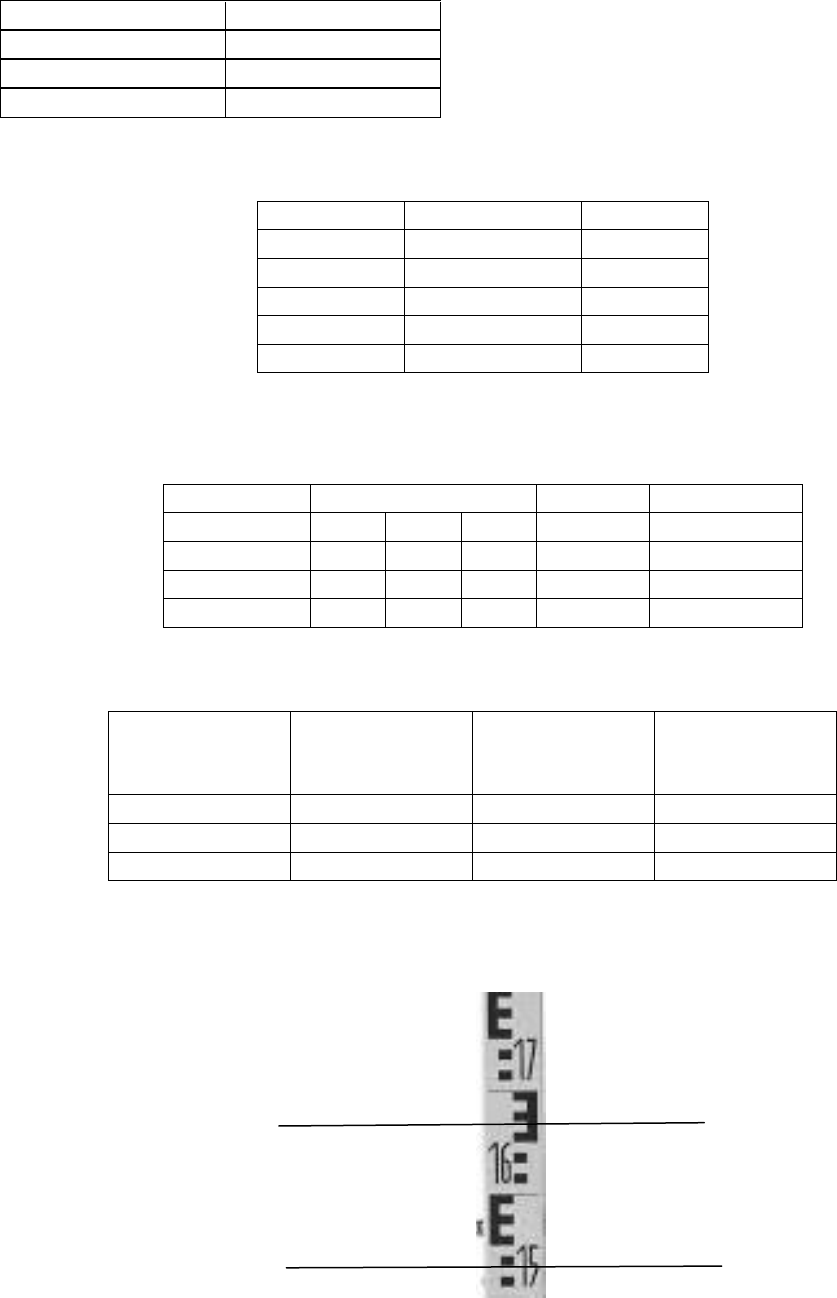

1) Preencha as lacunas no quadro abaixo, de acordo com a correspondência entre azimute e rumo (1,0).
Fazer a representação nos quadrantes, ou seja, utilizando os eixos N-S e E-W
AZIMUTE RUMO
a) 184
o
 30’10”
b) 34º12’34” SW
c) 276
o
 50’14”

2) Dados os ângulos a direita, calcule os azimutes dos alinhamentos.

Alinhamento Ângulo a direita Azimute
1 - 2 30
o
 20’58”
2 - 3 220º12’34”
3 - 4 250º23’45”
4 - 5 100º45’54”
5 - 6 178º56’21”

3) Desenhe o caminhamento do exercício 2, utilizando traços de 2 cm para representar os alinhamentos.

4) Calcule as distâncias a partir dos dados abaixo. Utilizar quatro casais decimais na distância.
 Fios Distância (m)
Alinhamento FS FM FI Ângulo α
1 - 2 3,521 2,852 2º25’32”
2 - 3 1,514 0,856 1º14’24”
3 - 4 2,145 2,056 1º10’41”

5) Calcule as coordenadas parciais dos pontos pertencentes aos alinhamentos abaixo.
Azimute 1-2 = 60º20’30”. Utilizar 4 casas decimais nas coordenadas, seno e cosseno.
Alinhamento Ângulo
horizontal a
direita
Distância (m) Azimute
1 - 2 307º 23’59” 300 60º20’30”
2 - 3 269º10’15” 400
2 - 3 323º25’43” 503,46

6) A Figura 1 ilustra uma mira estadimétrica. Preencha nos traços os valores das leituras
correspondentes.


Figura 1. Mira estadimétrica




7) Calcule o erro angular de fechamento da poligonal. Precisão do aparelho (20”).

.
Alinha
mento
ÂNGULO
HORIZONTAL
DISTÂNCI
A (m)
1 – 2 258
o
36’00” 1317,52
2 – 3 210
o
47’00” 1253,94
2 – b 205
o
25’32” 902,20
3 – 4 279
o
01’10” 1208,27
4 – 5 243
o
41’00” 1899,70
5 - 1 267
o
55’10” 1148,62
