14/09/2020
1

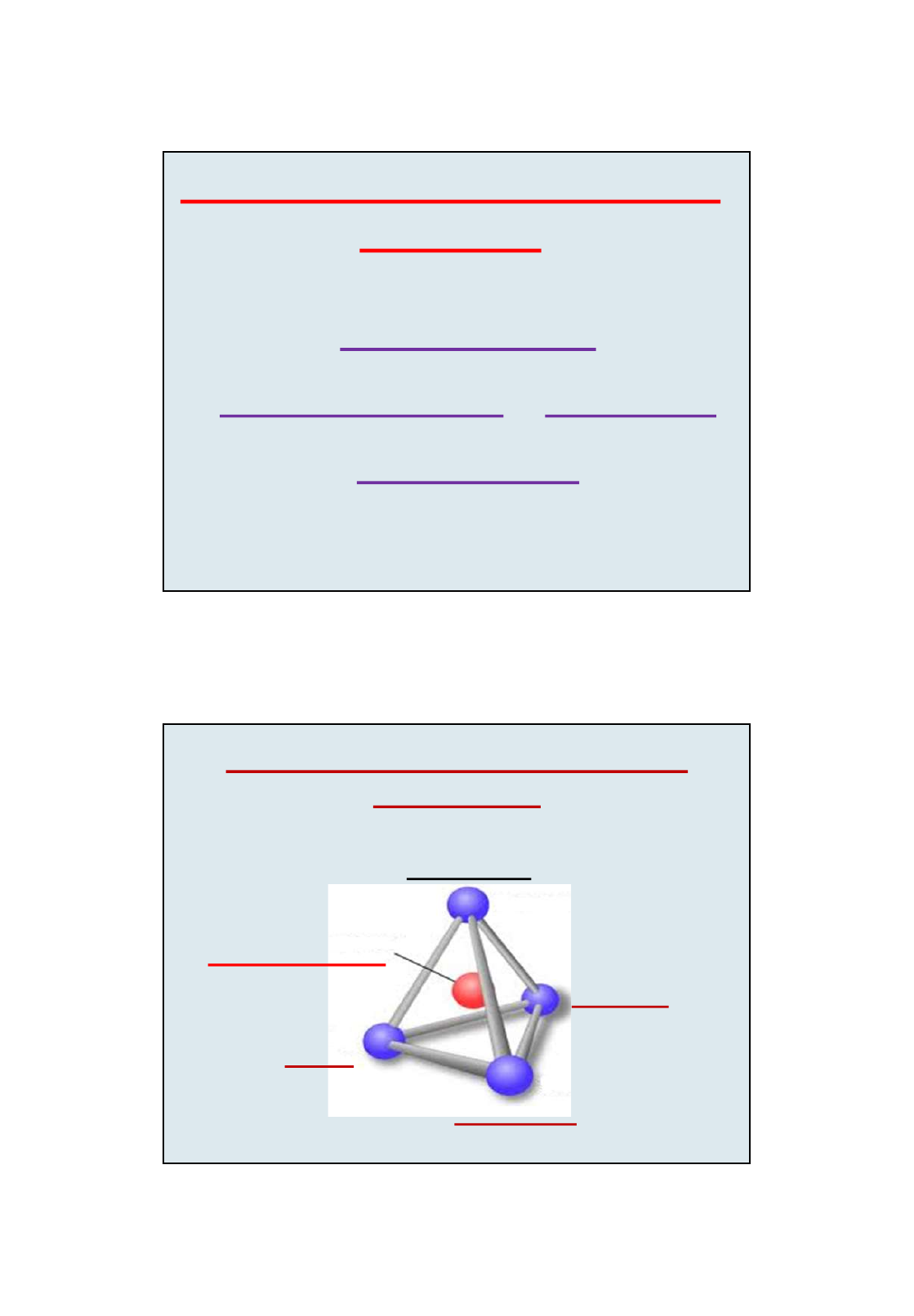

QUÍMICA INORGÂNICA DE
SÓLIDOS
 LIGAÇÃO QUÍMICA
 REDES PERIÓDICAS X ESTRUTURA
 PROPRIEDADES
Estrutura
Desempenho
Propriedade
APLICAÇÃO
Síntese
QUÍMICA DO ESTADO SÓLIDO E
MATERIAIS
1
2
14/09/2020
2
TIPOS DE SÓLIDOS
 CRISTALINO: periódico, com ordem a longa distância e tridimensional.
 Arranjo de átomos ou moléculas;
 Corresponde a uma simetria particular;
 Difrata raios X.
AMORFO: nenhuma ordem a longa
distância.
Nenhum arranjo periódico de átomos ou moléculas;
Difração de raios X fraca ou nula.
COMO SABER A POSIÇÃO DOS ÁTOMOS
EM SÓLIDOS?
DIFRAÇÃO: 2d sin θ = nλ
3
4
14/09/2020
3
TIPOS DE DIFRAÇÃO
 sin θ < 1 ↔ difração requer: λ < 2d
 λ adequados:
 Raios X (ex. fonte de cobre, λ = 0.154 nm)
 Neutrons (com velocidade térmica de
300 K, λ = 0.1 nm)
 Eletrons ( com energia de 150 elétrons
volts (eV), λ = 0.1 nm)
CRISTAL DE CLORETO DE SÓDIO:
5
6
14/09/2020
4
CRISTAL DE CLORETO DE SÓDIO:
1) É FORMADO POR ESFERAS RÍGIDAS, POSITIVAS E NEGATIVAS,
QUE SÃO MANTIDAS JUNTAS POR FORÇAS DE ATRAÇÃO
ELETROSTÁTICAS. CADA ÍON É CERCADO POR SEIS ÍONS DE
CARGA OPOSTA, LOCALIZADOS NOS VÉRTICES DE UM
OCTAHEDRO REGULAR.
2) SUA ESTRUTURA CRISTALINA REPRESENTA UM ARRANJO DE
ÍONS QUE POSSUE A MENOR ENERGIA POTENCIAL POSSÍVEL.
- MÍNIMO ABSOLUTO DE ENERGIA
3) SÃO CONSIDERADOS INFINITOS, PORTANTO OS EFEITOS DE
SUPERFÍCIE SÃO IGNORADOS (EFEITOS RELACIONADOS A
NANOESTRUTURA OU MESMO A MICROESTRUTURA SÃO
DESCONSIDERADOS).
 DEFINIÇÕES:
 MONOCRISTAL CRISTAL PERFEITO = CRISTAL IDEAL:
- É FORMADO POR ÁTOMOS (PARTÍCULAS) QUE FORMAM UM
ARANJO BÁSICO QUE SE REPETE PERIÓDICAMENTE NAS
TRÊS DIMENSÕES.
- NÃO SÃO OBSERVADOS DEFEITOS DE REDE QUE ALTEREM
A TRIPLICE PERIODICIDADE.
- PODEM SER DESCRITOS MATEMÁTICAMENTE MAS NÃO
TEM COMO EXISTIR FISICAMENTE.
7
8
14/09/2020
5
 MONOCRISTAL REAL:
- SÃO OBSERVADOS “DEFEITOS ESTRUTURAIS” QUE PROVOCAM
PEQUENAS FALHAS NA PERIODICIDADE DA REDE.
- EX.: CERTAS PARTÍCULAS ESTÃO AUSENTES, NÃO SÃO OBSERVADAS
NAS POSIÇÕES ESPERADAS
- SÃO DENOMINADAS LACUNAS
-
- ( DE UMA MANEIRA GERAL AS LACUNAS DÃO ORIGEM A UMA NÃO-
ESTEQUIOMETRIA DA COMPOSIÇÃO).
 GRAU DE CRISTALINIDADE: PODE SER CONSIDERADO COMO UMA MEDIDA DA
PERFEIÇÃO DA REDE PERIÓDICA.
- SÓLIDOS POLICRISTALINOS: FORMADO POR CENTENAS DE PEQUENOS
CRISTAIS.
- EX.: A BARRA DE UM METAL É CRISTALINA, MAS É GERALMENTE
FORMADA POR PEQUENOS CRISTAIS INDIVIDUAIS.
- OUTRO EXEMPLO SÃO OS MATERIAIS CERÂMICOS.
QUÍMICA INORGÂNICA DE
SÓLIDOS
 REDES PERIÓDICAS
 SIMETRIA EM SÓLIDOS
 CELAS UNITÁRIAS
9
10
14/09/2020
6
REDES PERIÓDICAS ↔ CELA UNITÁRIA
- REDES PERIÓDICAS
BIDIMENCIONAIS
- PONTOS DE REDE
- CELAS UNITÁRIAS
11
12
14/09/2020
7
Rede Bidimensional: NaCl
BIDIMENCIONAL X TRIDIMENCIONAL
Retículo Periódico
Tridimensional
13
14
14/09/2020
8
REDES TRIDIMENSIONAIS
7 SISTEMAS CRISTALINOS
15
16
14/09/2020
9
7 SISTEMAS CRISTALINOS
     
17
18
14/09/2020
10
POSIÇÕES DOS ÁTOMOS:
 P — célula unitária primitiva, ou simples, onde todos os pontos
reticulares estão localizados nos vértices do paralelepípedo que
constitui a célula;
 F — célula unitária centrada nas faces, apresentando pontos
reticulares nas faces para além dos localizados nos vértices. Quando
apresentam somente pontos reticulares nas bases são designadas
pelas letras A, B ou C , segundo as faces que contêm os pontos
reticulares;
 I — célula unitária centrada no corpo tendo, para além dos pontos que
determinam os vértices, um ponto reticular no centro da célula.
 R — célula unitária primitiva com eixos iguais e ângulos iguais, ou
hexagonal, tendo, para além dos pontos que determinam os vértices,
pontos duplamente centrados no corpo.
19
20
14/09/2020
11
PRIMITIVA: (P)
21
22
14/09/2020
12
FACE CENTRADA: (F)
23
24
14/09/2020
13
CORPO CENTRADO: (I)
25
26
14/09/2020
14
Obs.1: todos os átomos são
iguais, as diferentes cores são
utilizadas apenas para facilitar
a visualização das posições.
Obs.2: não esquecer que
todos os átomos estão
relacionados por
operações de simetria
F C
4 tipos de cela unitária
+
7 sistemas cristalinos
14 Celas de Bravais
27
28
14/09/2020
15
29
30
14/09/2020
16
Células unitárias
Células unitárias
31
32
14/09/2020
17
ÁTOMOS POR CÉLULA = Z
33
34
14/09/2020
18
6 / 0,415-0,731
Identifique o tipo de cela de Bravais
alfa-SiC
35
36
14/09/2020
19
ESTRUTURAS TIPO
Exemplos de sólidos iônicos com
estrutura do NaCl (sal de rocha)
37
38
14/09/2020
20
Exemplos de sólidos iônicos com
estrutura do CsI
Considerando cátions ou ânions na origem:
NaCl
39
40
14/09/2020
21
Face centrada: considerando ânions
Z = 4
(a) Sal de rocha; (b) blenda de zinco; (c) anti-fluorita
 Nos casos de estrutura mais simples, cada ponto da rede
corresponde a um átomo ou íon. Porém em estruturas mais
complicadas, como materiais cerâmicos e compostos,
centenas de átomos podem estar associados a cada ponto
da rede formando células unitárias extremamente
complexas, as quais podem ser caracterizadas usando os
seguintes parâmetros:
 Parâmetro da rede — é possível determinar o valor do
parâmetro da rede (comprimento dos lados da célula unitária);
 Número de coordenação — é o número de átomos que entram
em contacto com um átomo em particular, ou o número de
átomos da vizinhança estrita. O máximo é 12, correspondente a
12 átomos em vizinhança directa;
41
42
14/09/2020
22
 Factor de empacotamento — fração do espaço da célula
unitária ocupada por átomos, supondo que estes são esferas
sólidas. O fator de empacotamento pode ser expresso por:
 f = (átomos por célula) x (volume átomo) / (volume da célula)
 Densidade teórica — a partir das características da rede, pode
obter-se a densidade teórica mediante a seguinte expressão:
 Densidade = d = ___(átomos por célula) x (massa atômica)___
(Número de Avogrado) x (volume da célula)
DENSIDADE
 Densidade teórica — a partir das características da
rede, pode obter-se a densidade teórica mediante a
seguinte expressão:
 D = (massa atômica) x (átomos por célula) / (Número de
Avogrado) x (volume da célula).
43
44
14/09/2020
23
Densidade
Ex.: Metal com cela cúbica de face centrada (Z = 4)
Exemplo:
45
46
