Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica
Resumo. Maria Bernadete Barison apresenta exercícios e resoluções sobre ARCOS
ARQUITETÔNICOS em Desenho Geométrico. Geométrica vol.1 n.8c. 2005. Desenhos
construídos por: Enéias de A. Prado e Maria Bernadete Barison.
EXERCÍCIOS RESOLVIDOS – ARCOS ARQUITETÔNICOS
1. CONSTRUIR U M ARC O OGIVAL EQUILÁTER O.
Trace o segmento AB (vão) e em seguida duas retas perpendiculares ao
segmento AB por A e p or B. Com centro do compasso em B e a bertura AB trace
um arco.
Em seguida, co loque a ponta seca do com passo em B e com a bertura AB tra ce
outro arco. O ar co gótico eqüiláter o é definido pelos ponto s A, B e C.

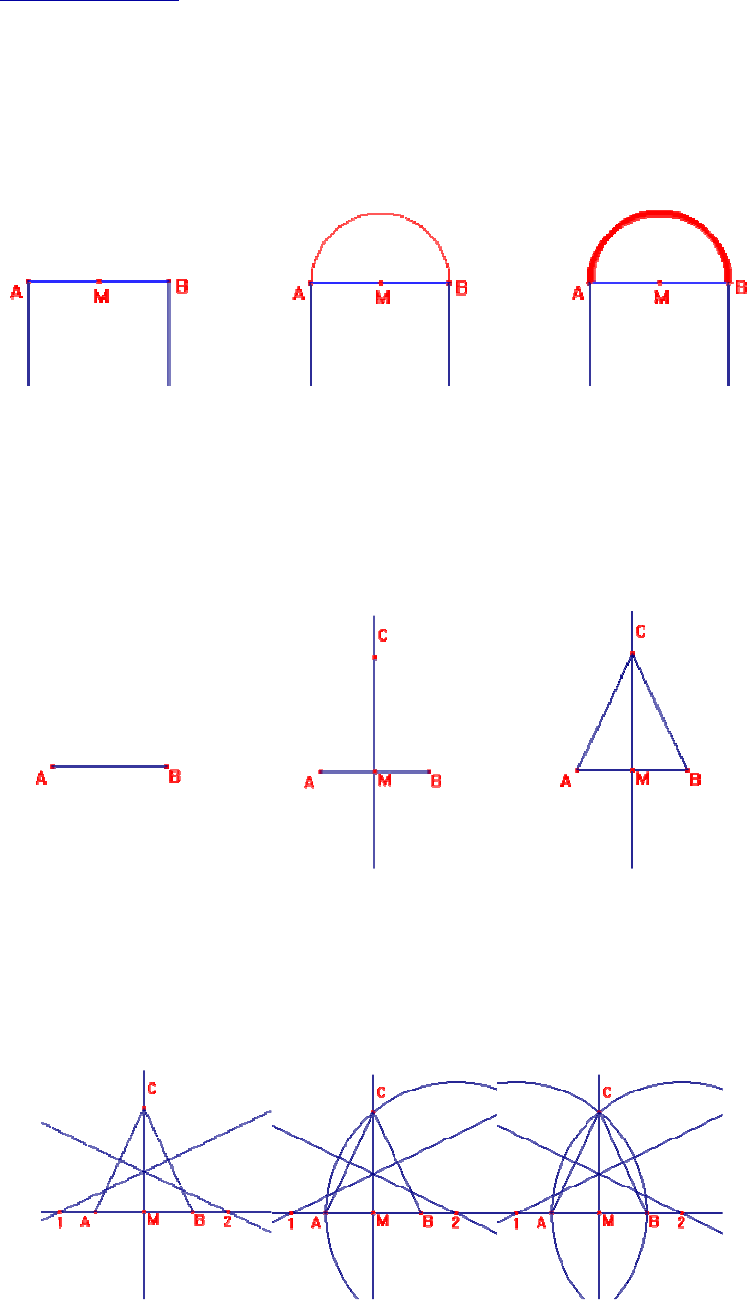

2. CONSTRUIR U M ARCO P LENO (ROM ANO) SENDO DADO O VÃO.
Trace o segmento AB (vão) e em seguida duas retas perpendiculares ao
segmento AB p or A e por B .

Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica
Resumo. Maria Bernadete Barison apresenta exercícios e resoluções sobre ARCOS
ARQUITETÔNICOS em Desenho Geométrico. Geométrica vol.1 n.8c. 2005. Desenhos
construídos por: Enéias de A. Prado e Maria Bernadete Barison.
Encontre o ponto dio M do segme nto AB ( vão). Em seg uida c oloque a ponta
seca do compasso em M e com medida MA ou MB trace o arco AB. O arco
romano é def inido pelos pontos A e B.
3. CONSTRUIR UM ARCO OGIV AL SUPERELE VADO SENDO DADO O
VÃO E A ALTUR A.
Trace o segment o AB (vão). Em seguida, trace a m ediatriz do segmento A B e
marque nela a a ltura MC do arco. Ligue o ponto C às extremida des do
segmento AB form ando o triân gulo isósceles ABC .
Prolongue o segm ento AB para o lado e squerdo e direito e depois construa a
mediatriz dos lados AC e B C do triâng ulo ABC . Onde as mediatriz es cor tarem o
prolongamento do segmento AB , m arque os centros 1 e 2. C oloque a ponta
seca do compasso no c entro 2 e co m abertura igual à m edida 2A ou 2C trace o
arco AC. Coloque a ponta seca do compasso no centro 1 e com a bertura igual à
medida 1B o u 1C e trace o arco C B.

Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica
Resumo. Maria Bernadete Barison apresenta exercícios e resoluções sobre ARCOS
ARQUITETÔNICOS em Desenho Geométrico. Geométrica vol.1 n.8c. 2005. Desenhos
construídos por: Enéias de A. Prado e Maria Bernadete Barison.

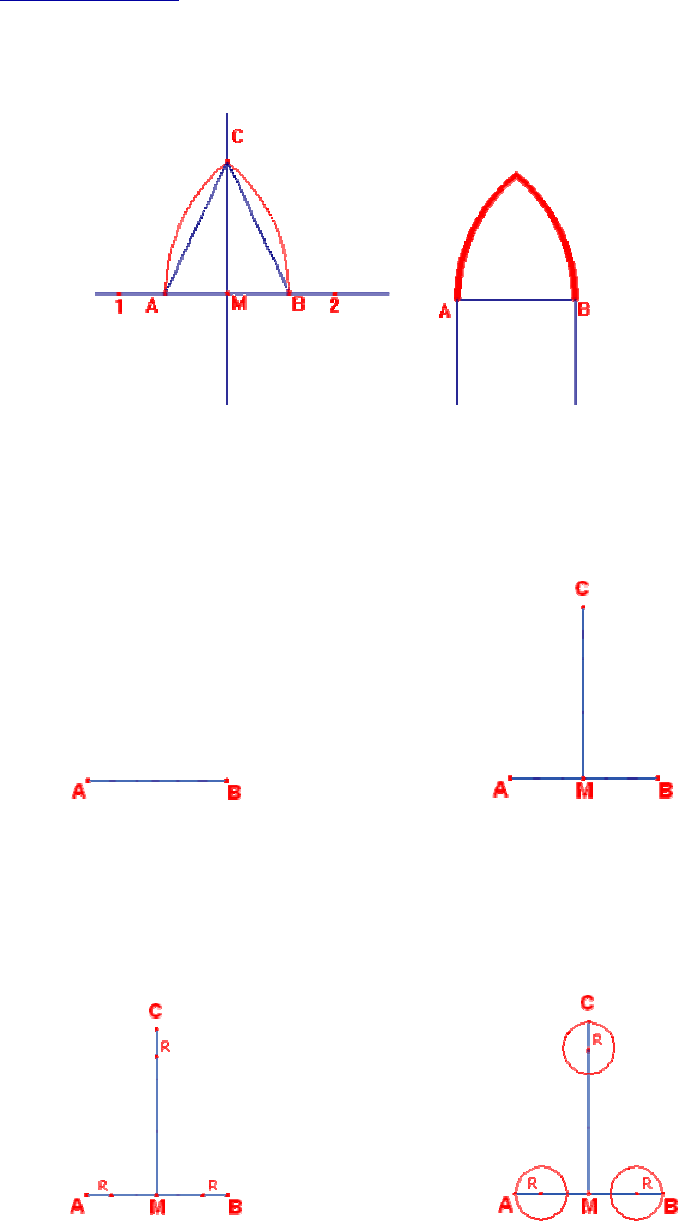

O arco ogival s uperelevado é definido pelos ponto s A, C e B .
4. CONSTRUIR U M ARCO O GIVAL SENDO D ADO O VÃO E A ALTUR A.
Trace o segmento AB ( vão). Em s eguida enco ntre o seu pont o m édio e trace a
altura MC do arc o.
Em segu ida, determin e a m esma distânc ia R ( qualquer) a part ir de A, B e C.
Trace os círc ulos de raio R.
