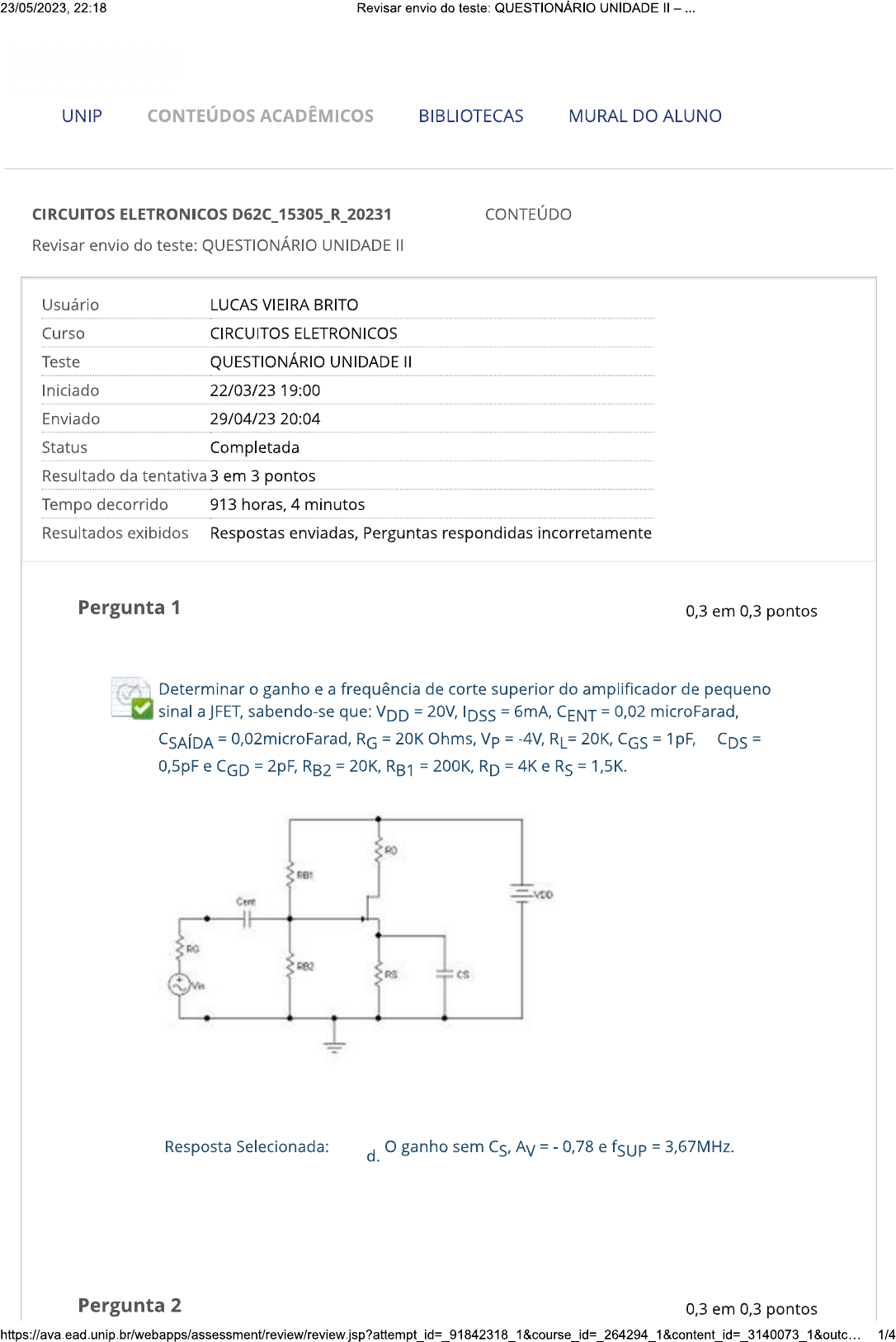

<p>23/05/2023, 22:18 Revisar envio do teste: QUESTIONÁRIO UNIDADE - UNIP CONTEÚDOS ACADÊMICOS BIBLIOTECAS MURAL DO ALUNO CIRCUITOS ELETRONICOS D62C_15305_R_20231 CONTEÚDO Revisar envio do teste: QUESTIONÁRIO UNIDADE Usuário LUCAS VIEIRA BRITO Curso CIRCUITOS ELETRONICOS Teste QUESTIONÁRIO UNIDADE Iniciado 22/03/23 19:00 Enviado 29/04/23 20:04 Status Completada Resultado da tentativa 3 em 3 pontos Tempo decorrido 913 horas, 4 minutos Resultados exibidos Respostas enviadas, Perguntas respondidas incorretamente Pergunta 1 0,3 em 0,3 pontos Determinar o ganho e a frequência de corte superior do amplificador de pequeno sinal a JFET, sabendo-se que: = = microFarad, CSAÍDA = 0,02microFarad, RG = 20K Ohms, CGS = CDS = 0,5pF e CGD = 2pF, RB2 = 20K, RB1 = 200K, RD RB1 Cent RO RS CS Resposta Selecionada: d. O ganho sem Av = = Pergunta 2 0,3 em 0,3 pontos 1/4</p><p>23/05/2023, 22:18 Revisar envio do teste: QUESTIONÁRIO UNIDADE - Um amplificador a JFET, modelo divisor de tensão, sabendo-se que o ganho em db na faixa de frequência media é de 20db e a frequência de corte superior ocorre na frequência de 50KHz, qual é a frequência de transição do amplificador ? Resposta Selecionada: d. Aproximadamente 500KHz. Pergunta 3 0,3 em 0,3 pontos A curva de resposta em frequência de um amplificador de pequenos sinais apresenta um ganho igual a 10 em frequências médias. Determinar o ganho que o amplificador apresenta na frequência de corte do amplificador. Resposta Selecionada: a. Aproximadamente igual a 7 Pergunta 4 0,3 em 0,3 pontos Um amplificador de pequeno sinal a JFET, modelo divisor de tensão, possui frequência de corte inferior igual a 50Hz, sabendo-se que a tensão de entrada medida em 50Hz foi de 1000mV eficaz e o ganho do circuito é de 10. Qual é a tensão eficaz de saída na frequência de corte ? Resposta Selecionada: Aproximadamente 7V. Pergunta 5 0,3 em 0,3 pontos Um amplificador de pequeno sinal a JFET, modelo autopolarização, possui frequência de corte superior em 1,5MHz. Sabendo-se que a tensão aplicada na entrada é de 1000mV eficaz e o ganho do circuito é de 10, qual é a tensão eficaz medida na saída do circuito na frequência de corte? Resposta Selecionada: Aproximadamente 7V. C. 2/4</p><p>23/05/2023, 22:18 Revisar envio do teste: QUESTIONÁRIO UNIDADE Pergunta 6 0,3 em 0,3 pontos Para o cálculo da frequência de corte superior de um amplificador de pequeno sinal a JFET, a capacitância de efeito Miller é função da capacitância entre dreno e gate do transistor multiplicada por um parâmetro. Qual das alternativas a seguir é correta? Resposta Selecionada: O parâmetro é o ganho Av do circuito. e. Pergunta 7 0,3 em 0,3 pontos A curva de resposta de um amplificador de pequeno sinal apresenta ganho igual a 10 nas frequências médias. A frequência de corte superior é de 100KHz. Qual a frequência para ganho unitário? Resposta Selecionada: 1MHz C. Pergunta 8 0,3 em 0,3 pontos Pode-se afirmar sobre a curva de resposta do amplificador de pequeno sinal sobre a inclinação desta na faixa de frequências média. Resposta Selecionada: 0 db C. Pergunta 9 0,3 em 0,3 pontos A curva de resposta de um amplificador apresenta nas frequências de cortes um circuito passa alta e passa baixa, então: Resposta b. Selecionada: Passa-alta para a frequência de corte inferior e passa-baixa para a frequência de corte superior. 3/4</p><p>23/05/2023, 22:18 Revisar envio do teste: QUESTIONÁRIO UNIDADE II - ... Pergunta 10 0,3 em 0,3 pontos Para o amplificador, a frequência de corte inferior depende: 2.2 k Ohm 2 of 0.1 uF k Vi 1 Ohm 100 uF 680 Ohm Resposta Selecionada: a. Dos capacitores de 0,1 microFarad e 2 microFarad. Terça-feira, 23 de Maio de 2023 22h18min08s BRT OK 4/4</p>
