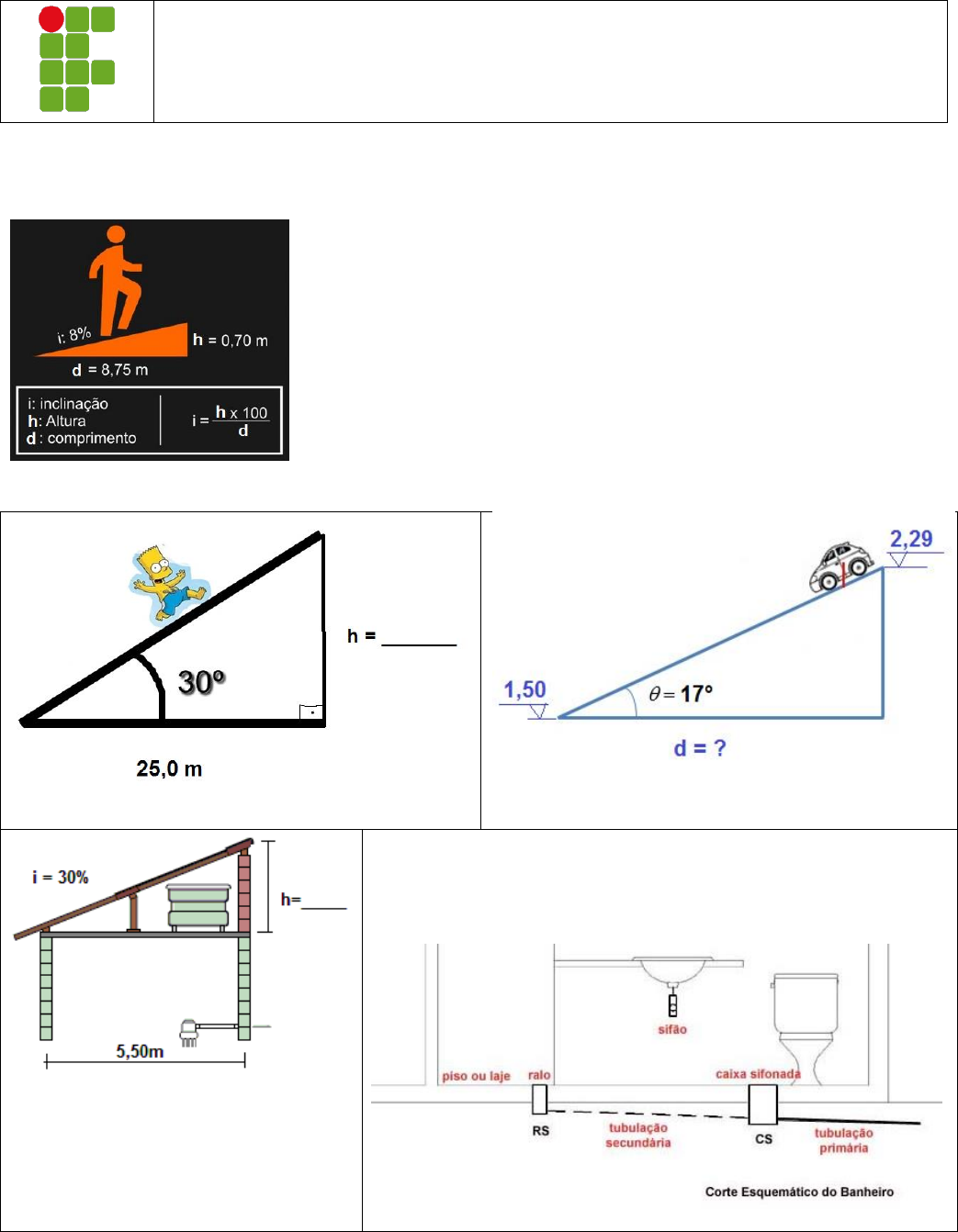

<p>MINISTÉRIO DA EDUCAÇÃO</p><p>SECRETÁRIA DE EDUCAÇÃO MÉDIA E TECNOLÓGICA</p><p>INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA</p><p>CAMPUS FLORIANÓPOLIS</p><p>DISCIPLINA: Topografia PROFESSORA: Giovana Collodetti</p><p>ATIVIDADE 5 – RAMPAS</p><p>NOME: _______________________________________ Data: ___/___/____</p><p>1) Calcular o que se pede.</p><p>d) Se RS tem 0,20m de profundidade, e a tubulação</p><p>secundária deve ter 5% de inclinação, qual a profundidade</p><p>de CS (PCS), que está a 3,20m de RS? PCS = _________.</p><p>a) b)</p><p>c)</p><p>MINISTÉRIO DA EDUCAÇÃO</p><p>SECRETÁRIA DE EDUCAÇÃO MÉDIA E TECNOLÓGICA</p><p>INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA</p><p>CAMPUS FLORIANÓPOLIS</p><p>DISCIPLINA: Topografia PROFESSORA: Giovana Collodetti</p><p>h1 = _______________</p><p>d1 = _______________</p><p>R1 (%) = ___________</p><p>R1 (°) = ____________</p><p>h2 = _______________</p><p>d2 = _______________</p><p>R2 (%) = ___________</p><p>R2 (°) = ____________</p><p>2) Qual a inclinação da rampa de lava-jato ao</p><p>lado, em graus e percentual?</p><p>α = ______________°</p><p>i = ______________%</p><p>3) Calcule a altura ‘ponto do telhado’</p><p>(h), marcada na figura ao lado.</p><p>h = ____________.</p><p>4) Calcule a altura ‘x’, conforme a figura ao lado.</p><p>Considerando que B está em altitude de 530m,</p><p>determine a altitude de A (AA).</p><p>x = ____________. AA = ____________.</p><p>e)</p><p>A</p><p>B</p><p>MINISTÉRIO DA EDUCAÇÃO</p><p>SECRETÁRIA DE EDUCAÇÃO MÉDIA E TECNOLÓGICA</p><p>INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA</p><p>CAMPUS FLORIANÓPOLIS</p><p>DISCIPLINA: Topografia PROFESSORA: Giovana Collodetti</p><p>5) Se uma pessoa percorre 500,0m para subir um morro que tem diferença de nível de</p><p>50,0m, qual seria a distância (d) em planta entre os pontos de início e fim do trajeto?</p><p>Qual a inclinação do morro em graus (α°) e em percentual (i%) ?</p><p>d = ____________m α = ______________° i = ______________%</p><p>6) Uma rampa será construída para unir o ponto A, de coordenadas (100,200,50), ao ponto</p><p>B, de coordenadas (110,350,130). Qual diferença de nível entre o início e o fim desta</p><p>rampa? Qual será o comprimento real desta rampa? Qual a inclinação desta rampa em</p><p>graus (α°) e em percentual (i%) ? Faça um desenho destes dados.</p><p>DN = ________________m DI = ________________m</p><p>α = __________________° i = ________________%</p><p>7) Considere uma estrada com declive constante de 5,1347°. Admitindo a cota do ponto A</p><p>do eixo da estrada é 40,8m, calcule a cota do ponto B (CB) também no eixo da estrada,</p><p>sabendo que a distância que os separa numa carta à escala de 1:5000 é 1,7cm.</p><p>CB = _______________.</p><p>8) Considere uma estrada com aclive constante de 10%. Admitindo que a altitude do ponto</p><p>A do eixo da estrada é 34,3m, calcule a cota do ponto B também no eixo da estrada,</p><p>sabendo que a distância que os separa numa carta à escala de 1:5000 é 0,7cm.</p><p>CB = _______________.</p><p>9) Sabendo que a cota de um ponto A é igual a 530m e a de outro ponto B 559m e que a</p><p>distância entre os dois pontos é de 220m, a declividade entre os dois pontos é igual a:</p><p>a) 31,2% b) 13,2% c) 29% d) 0,29% e) 7,5%</p><p>10)Sabendo que a altitude de ponto A é de 690,44m, que a altitude de B é de 543,78m e</p><p>que a distância entre os pontos vale 250m, a declividade do terreno é de,</p><p>aproximadamente:</p><p>a) 54° b) 30° c) 70° d) 42° e) 35°</p><p>Gabarito: 1. a)14,4m; b)2,58; c)1,65m; d)0,36m; e)30cm; 360cm; 8,33; 4,7636; 50cm; 598cm; 8,36; 4,7795; 2. 36,8699;</p><p>0,75; 3. 1,2m; 4. 350m; 180m; 5. 497,5; 5,7391; 10; 6. 80; 170,3; 28,0198; 53,22; 7. 33,2; 8. 37,8; 9.b); 10.b)</p>
