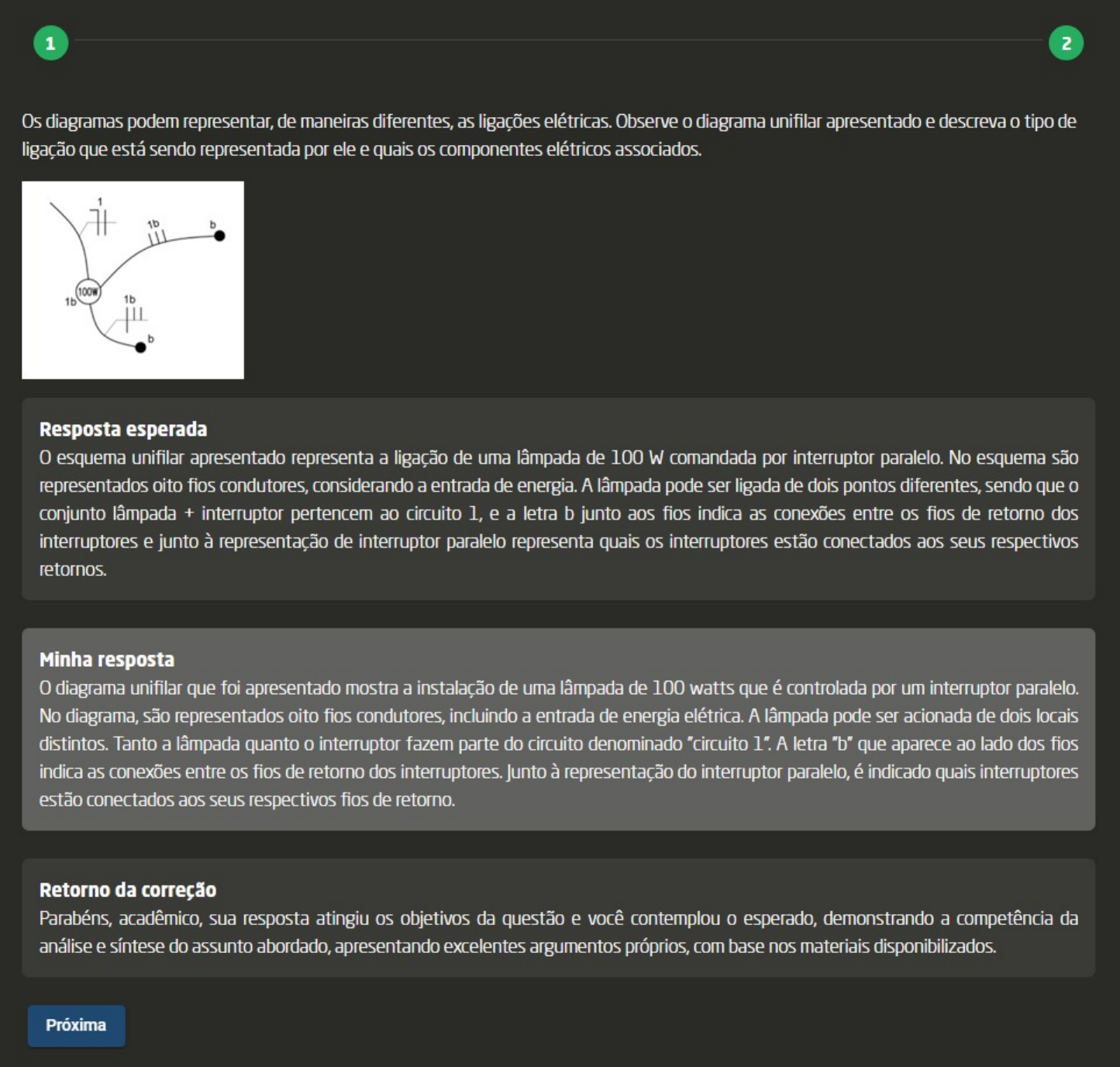

Os diagramas podem representar, de maneiras diferentes, as ligações elétricas. Observe o diagrama unifilar apresentado e descreva o tipo de ligação que está sendo representada por ele e quais os compo

Prévia do material em texto

<p>1 2 Os diagramas podem representar, de maneiras diferentes, as ligações elétricas. Observe o diagrama unifilar apresentado e descreva o tipo de ligação que está sendo representada por ele e quais os componentes elétricos associados. 1 100W 1b 1b b Resposta esperada esquema unifilar apresentado representa a ligação de uma lâmpada de 100 W comandada por interruptor paralelo. No esquema são representados oito fios condutores, considerando a entrada de energia. A lâmpada pode ser ligada de dois pontos diferentes, sendo que o conjunto lâmpada + interruptor pertencem ao circuito 1, e a letra b junto aos fios indica as conexões entre os fios de retorno dos interruptores e junto à representação de interruptor paralelo representa quais os interruptores estão conectados aos seus respectivos retornos. Minha resposta diagrama unifilar que foi apresentado mostra a instalação de uma lâmpada de 100 watts que é controlada por um interruptor paralelo. No diagrama, são representados oito fios condutores, incluindo a entrada de energia elétrica. A lâmpada pode ser acionada de dois locais distintos. Tanto a lâmpada quanto o interruptor fazem parte do circuito denominado "circuito A letra "b" que aparece ao lado dos fios indica as conexões entre os fios de retorno dos interruptores. Junto à representação do interruptor paralelo, é indicado quais interruptores estão conectados aos seus respectivos fios de retorno. Retorno da correção Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado, demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes argumentos próprios, com base nos materiais disponibilizados. Próxima</p>
