Lista 13 - Equacao Geral da Energia

Prévia do material em texto

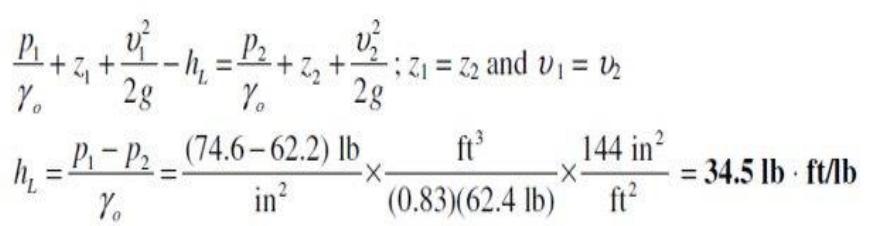

<p>Lista 13 – Equação Geral da Energia</p><p>Entregar no dia da prova de G2, o trabalho é individual, deve ser manuscrito,</p><p>contendo as equações e o desenvolvimento dos exercícios com suas devidas</p><p>justificativas e hipóteses. As respostas devem ser claras e objetivas lembrando</p><p>que a unidade de resposta é de acordo com o sistema de unidades empregado na</p><p>questão respectiva.</p><p>1. Um tubo horizontal carrega óleo com uma densidade de 0,83. Se em dois</p><p>manômetros ao longo do tubo de mesmo diâmetro interno, indicam a pressão</p><p>de 74,6 psig e 62,2 psig, respectivamente, calcule a perda de carga entre os</p><p>dois manômetros.</p><p>2. Água a 40ºF está fluindo para baixo conforme mostra a figura ao lado. No</p><p>ponto A a velocidade é 10ft/s e a pressão é 60 psig. A perda de carga entre os</p><p>pontos A e B é 25lb-ft/lb. Calcule a pressão no ponto B.</p><p>3. Encontre a vazão que esta saindo do tanque. O tanque é vedado com uma</p><p>pressão de 140kPa sobre a água. Existe uma perda de energia de 2,0 Nm/N. A</p><p>água flui através do bocal.</p><p>4. Um longo tubo de 6-in Schedule 40 de aço libera 0,085 m³/s de água do</p><p>reservatório para a atmosfera como mostra a figura. Calcule a perda de carga no</p><p>duto.</p><p>5. A figura ao lado mostra uma instalação para determinar a energia perdida</p><p>devido a um certo dispositivo. A entrada é através de um tubo de 2 in Schedule</p><p>40, e na saída um tubo 4 in Schedule 40. Calcule a perda de carga entre o ponto A</p><p>e B se a água está fluindo para cima á 0,20 ft³/s. O fluido do medidor é mercúrio</p><p>(sg=13,54).</p><p>6. Calcule a perda de carga singular se a vazão é de 0,10 ft³/s (água a 40ºF).</p><p>Também calcule o coeficiente de resistência K se a perda de carga é expressa em</p><p>K(v²/2g).</p><p>7. A instalação abaixo é usada para mensurar a perda de carga da válvula. A</p><p>velocidade média do escoamento de óleo é 1,2m/s. Calcule o valor de K se a perda</p><p>de carga é expressa em K(v²/2g).</p><p>8. Uma bomba está sendo usada para transferir água de um tanque aberto para um</p><p>tanque onde o ar sobre a água esta a 500kPa. Se a vazão da bomba é 2.250L/min,</p><p>calcule a potência hidráulica da bomba. Considere os níveis iguais e constantes e</p><p>despreze as perdas de carga.</p><p>9. Uma bomba entrega ao sistema 840L/min óleo bruto (sg=0,85) de um</p><p>reservatório cilíndrico subterrâneo para o primeiro estágio de processamento.</p><p>(a) Se a perda de carga total no sistema é 4,2 Nm/N devido ao fluxo de óleo,</p><p>calcule a potência hidráulica. (b) Se a perda de carga no tubo de sucção é 1,4</p><p>Nm/N devido ao fluxo de óleo calcule a pressão na entrada da bomba.</p><p>10. Calcule a potência entregue ao motor hidráulico se a pressão em A é 6,8 MPa</p><p>e a pressão em B é 3,4 MPa. Na entrada do motor tem tubo de 1 in de aço (0,065</p><p>in espessura da parede) e na saída um tubo de aço de 2 in (0,065 in espessura da</p><p>parede). O fluido é óleo (sg=0.90) e a velocidade de fluxo é 1,5 m/s no ponto B.</p><p>Despreze a perda de carga do sistema.</p>
