Arquitetura VoLTE do IMS

Prévia do material em texto

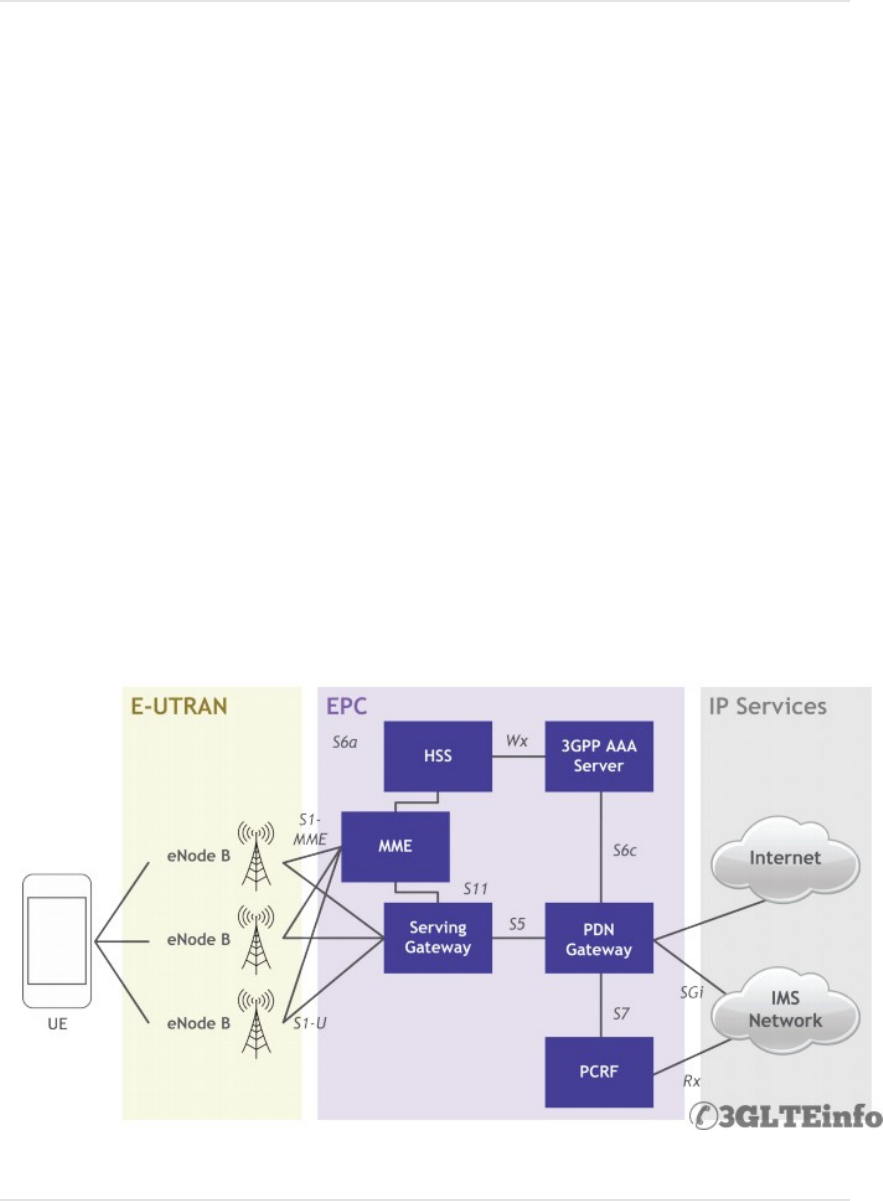

<p>Arquitetura VoLTE do IMS</p><p>A ideia do IMS é antiga, mas depois de sua implantação com LTE os usuários e operadores podem aproveitar o verdadeiro poder do IMS.</p><p>IMS – IP Multimedia Subsystem é um sistema independente. Ele reside fora da rede LTE e conectado ao PDN Gateway através da interface SGi.</p><p>O EPC tem três elementos funcionais principais.</p><p>· A primeira é a Entidade Gestora da Mobilidade (MME). O MME é o ponto de maior controle no EPC e responsável pela maioria das funções do plano de controle.</p><p>· O segundo da lista é o Gateway de Atendimento (S-GW). Todos os pacotes IP em uplink e downlink fluem através de S-GW. A S-GW também é responsável por lidar com as transferências.</p><p>· O último da lista é P-GW ou PDN Gateway. P-GW aloca endereços IP para UEs. Também fornece interfaces para internet e IMS.</p><p>O diagrama de arquitetura a seguir mostra EPC, IMS e a interface entre eles.</p><p>Equipamento do usuário (UE)</p><p>UE é um terminal móvel autorizado a ser usado em uma rede LTE. A UE pode ser um smartphone, tablet ou outros dispositivos de comunicação.</p><p>Uma UE alimentada por IMS tem dois componentes principais.</p><p>· Placa de Circuito Integrado Universal (UICC)</p><p>· Agente do Usuário do Protocolo de Iniciação de Sessão (SIP UA)</p><p>Circuito Integrado Universal (UICC)</p><p>Cada UE deve conter um UICC e cada UICC pode ter um ou mais dos seguintes módulos.</p><p>· Módulo de Identidade do Assinante (SIM): Informações de identidade do SIM usadas por uma rede GSM.</p><p>· Módulo de identidade do assinante UMTS (USIM): Informações USIM usadas por uma rede UMTS ou LTE.</p><p>· CDMA Subscriber Identity Module (CSIM) ou Módulo de Identificação Reutilizável (R-UIM). A rede CDMA usa essas informações de identidade</p><p>· Módulo de identidade de serviços multimídia IP (ISIM): O subsistema IMS usa informações de identidade IMSI.</p><p>Vamos analisar o ISIM, que é importante quando a UE quer usar recursos do IMS na rede. O ISIM contém o seguinte:</p><p>· Identidade privada multimídia IP (IMPI): IMPI é uma identidade global alocada pela rede doméstica. O IMPI contém informações de domínio do operador doméstico.</p><p>· Nome de domínio da operadora doméstica</p><p>· Identidade Pública Multimídia IP (IMPU): O IMPU funciona como um número de telefone. Pode ser um URI SIP (sip:@:) ou um URI tel. Definição de URI tel de RFC 39664 (tel:).</p><p>· Chave Secreta: Essa chave secreta longa é usada para autenticação do usuário e registro SIP.</p><p>Agente do usuário SIP (SIP-UA)</p><p>O SIP User Agent reside na UE para enviar e receber mensagens SIP. O SIP-UA fornece funcionalidade básica de telefonia. Pode atuar em duas funções diferentes:</p><p>· Cliente do agente do usuário (UAC): Como cliente para enviar solicitação SIP</p><p>· Servidor de agente do usuário (UAS): Como um servidor para receber solicitações e enviar resposta</p><p>Núcleo de pacote evoluído (EPC)</p><p>Para VoLTE e IMS prospectivos, dois nós são importantes no Evolved Packet Core.</p><p>Gateway de rede de dados públicos (PDN-GW)</p><p>O PDN Gateway aloca endereços IP para UEs. O PDN-GW também é o ponto de comunicação entre o EUTRA e serviços não-3GPP, como a internet.</p><p>Quando o IMS está disponível, pode haver mais de um PDN-GW no EPC, um para internet e um para IMS.</p><p>Função de Política e Regra de Cobrança (PCRF)</p><p>O PCRF determina os tipos de tráfego permitidos em tempo real. Ele também verifica como contabilizar o tráfego. Os operadores usam essas informações para fins de faturamento.</p><p>Com base nas solicitações de serviços do IMS, o PCRF também inicia os portadores apropriados.</p><p>Quando uma UE inicia uma chamada VoLTE, o PCRF verifica se a UE tem uma assinatura para iniciar a chamada VoLTE. Se a UE tiver assinatura VoLTE, o PCRF configurará um portador dedicado para serviços IMS.</p><p>Núcleo do IMS</p><p>O núcleo do IMS lida com o gerenciamento de sessão e o controle de mídia.</p><p>O núcleo do IMS tem os seguintes nós importantes.</p><p>Função de controle de sessão de chamada (CSCF)</p><p>O CSCF estabelece monitores, suporta e libera sessões multimídia. Tem três elementos funcionais diferentes. Estas podem ou não ser entidades físicas separadas.</p><p>· Proxy CSCF: O P-CSCF atua como o ponto de contato inicial de qualquer agente do usuário SIP. Ele lida com todas as solicitações da UE e é, do ponto de vista da UE, o "proxy SIP" para todo o subsistema.</p><p>· Servindo CSCF: O S-CSCF tem conhecimento sobre o usuário e quais aplicativos estão disponíveis para o usuário. Funciona como um ponto de decisão. O principal trabalho do S-CSCF é decidir se as mensagens SIP do usuário serão encaminhadas para os servidores de aplicativos.</p><p>· Interrogando o CSCF: I-CSCF é a entidade que inicia a atribuição de um usuário a um S-CSCF (consultando o HSS) durante o registro.</p><p>Servidor de Assinante Doméstico (HSS)</p><p>O HSS é um banco de dados que mantém perfis de usuários e informações de localização. Ele lida com a resolução de nomes e endereços. O HSS também é responsável pela autenticação e autorização.</p><p>Função de Localização do Assinante (SLF)</p><p>O SLF atribui o HSS a um usuário na rede doméstica. Para alcançar esta função, o SLF mantém o controle de todos os HSS.</p><p>Gateways de mídia</p><p>O Media Gateway reside na interface entre a rede IMS baseada em SIP e a rede PSTN tradicional.</p><p>Você pode encontrar mais detalhes em RFC 3372.</p><p>RFC 3372 – Protocolo de Iniciação de Sessão para Telefones (SIP-T): Contexto e Arquiteturas</p><p>Função de controle de gateway de mídia (MGCF)</p><p>O MGCF controla gateways de mídia e converte codecs quando necessário. Além disso, pode servir como uma fuga para uma rede de comutação de circuitos.</p><p>Quando o MGCF funciona como um breakout para a rede CS, ele também é responsável por:</p><p>· gerir a conversão de mensagens de sinalização,</p><p>· converter mensagens SIP para o Bearer Independent Call Control (BICC) e,</p><p>· Protocolos ISDN User Part (ISUP) usados em sistemas legados.</p><p>Função de controle de gateway de breakout (BGCF)</p><p>Quando o MGCF não inclui a divisão para a rede CS, o BGCF cuida dessa funcionalidade.</p><p>Capítulo #3 – Evolução da implantação do VoLTE – CS somente para voz sobre IP na rede LTE</p><p>5 COMENTÁRIOS</p><p>Isso me parece um pouco confuso; se você está tentando mostrar a rede de uma operadora, por que eles manteriam um HSS separado para o EPC e o IMS? Um ponto primordial do SGI (concedido nem sempre realizado na prática) é a convergência de serviços.</p><p>image1.png</p><p>image2.png</p>
