Exercícios Fluxo Bidimensional

Prévia do material em texto

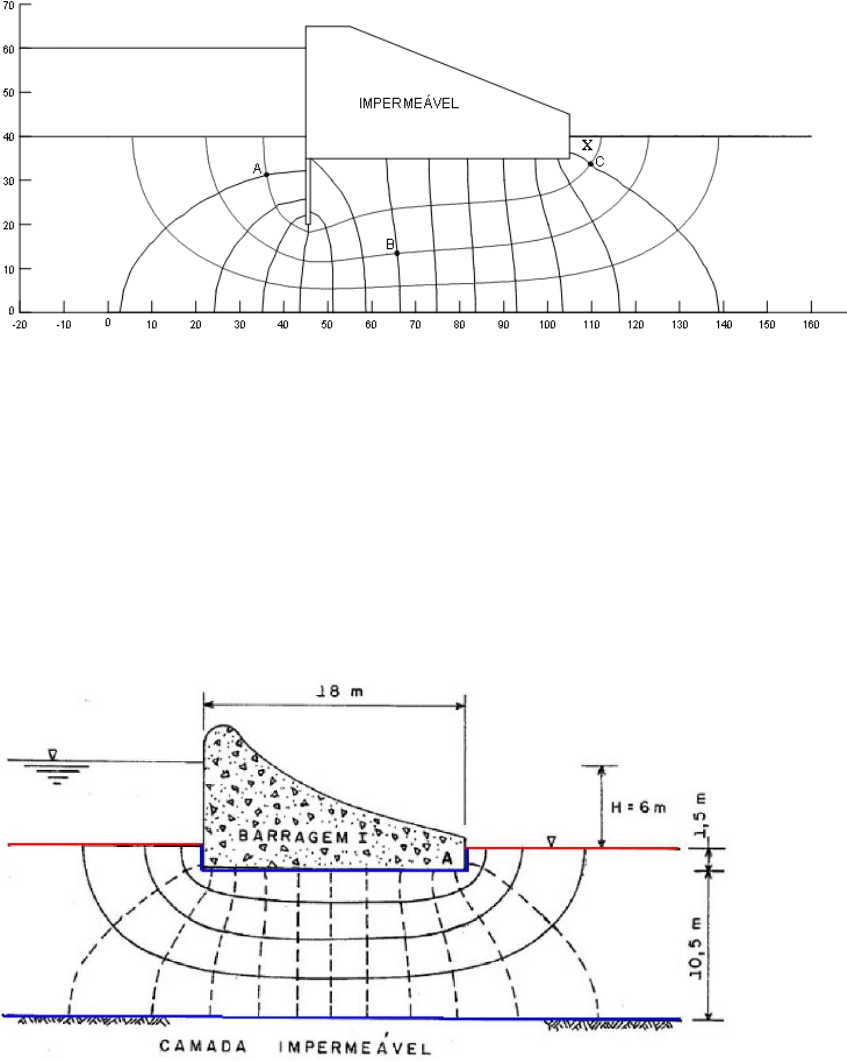

<p>Exercícios Fluxo Bidimensional</p><p>1- O que representa uma rede de fluxo bidimensional?</p><p>2- Quais os critérios a serem seguidos durante a elaboração de uma rede de fluxo? Quais</p><p>as principais dificuldades encontradas durante o traçado de uma rede de fluxo?</p><p>3- Para a rede de fluxo abaixo, calcular:</p><p>a) As poro-pressões nos pontos A, B e C;</p><p>b) A vazão que percola o sistema, sendo k = 2,5 x 10</p><p>-8</p><p>m/s;</p><p>c) Verificar a ocorrência de ruptura hidráulica no elemento X.</p><p>4- Na figura abaixo, apresenta-se a seção transversal de uma barragem e a rede de fluxo</p><p>no maciço de fundação. O terreno de fundação é um arenito com coeficiente de</p><p>permeabilidade K =2,5 x 10</p><p>-3</p><p>m/s. Determine:</p><p>a) A vazão que atravessa por dia o maciço de fundação da barragem.</p><p>b) Calcule a pressão neutra no ponto A.</p><p>c) Avalie a segurança quanto a ruptura hidráulica por liquefação do solo de fundação</p><p>5- Para a rede de fluxo na fundação da barragem de concreto calcular as pressões, a</p><p>vazão e o gradiente de saída, sabendo que a permeabilidade é 3 x 10</p><p>-9</p><p>m/s.</p><p>6- A figura abaixo mostra uma rede de fluxo, solução gráfica do problema de fluxo</p><p>permanente 2D, ao redor de uma barragem de concreto em uma camada de solo</p><p>isotrópico e homogêneo.</p><p>Sabendo que a condutividade hidráulica é 3,9 x 10</p><p>-3</p><p>cm/s, determine as poropressões</p><p>nos pontos A e B, a vazão no ponto A e a vazão total da barragem. Avalie também a</p><p>segurança da barragem quanto a ruptura hidráulica.</p><p>OBS. O ponto B se situa a uma altura de 3,3 metros em relação a carga montante.</p><p>7- Na figura abaixo é apresentada a rede de fluxo no solo de fundação de uma barragem</p><p>impermeável cujo fator de segurança recomendado é de 3,0. Determine:</p><p>a) Poropressões nos pontos A e B, considerando peso específico da água igual a 10</p><p>kN/m3.</p><p>b) Vazão que percola através do solo de fundação da barragem sabendo que o</p><p>coeficiente de permeabilidade é 3,5 x 10-4 cm/s.</p><p>c) Verifique a possibilidade de ruptura hidráulica.</p><p>9- Na figura abaixo é apresentada a rede de fluxo no solo de fundação de uma barreira</p><p>impermeável cujo fator de segurança recomendado para a obra é de 2,5. Determine:</p><p>a) Poropressões nos pontos A e B, considerando peso específico da água igual a 10</p><p>kN/m</p><p>3</p><p>.</p><p>b) Vazão que percola através do solo de fundação da barragem sabendo que o</p><p>coeficiente de permeabilidade é 3,7 x 10</p><p>-3</p><p>cm/s.</p><p>c) Verifique a possibilidade de ruptura hidráulica.</p>
