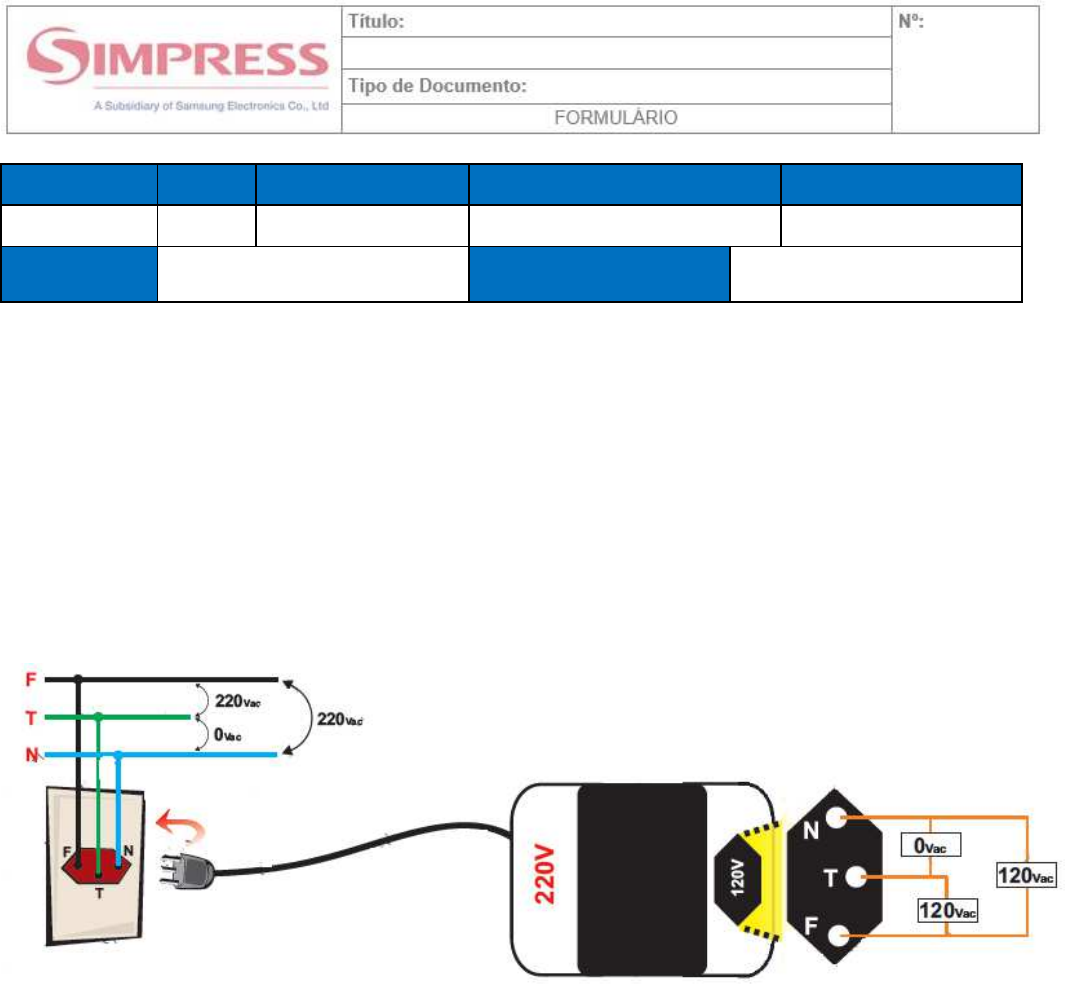

<p>DT Nº.: Rev.: Data: Sugerido Por: Publicado Por:</p><p>40 0 17/11/2017 Anderson Abreu Lucas Santos</p><p>Equipamentos:</p><p>Tensões para Instalação de</p><p>Trafos</p><p>Publico: Corporate</p><p>Informativo sobre tensões elétricas para instalação de</p><p>autotransformadores</p><p>No Brasil temos basicamente duas configurações de rede elétrica: Delta e Estrela. A diversidade de</p><p>combinações gera muitas dúvidas nas medidas entre FASE, NEUTRO e TERRA.</p><p>A seguir representamos algumas das configurações possíveis e suas medições.</p><p>220 V – Monofásica</p><p>CONCLUSÃO: Nessas condições instalar o trafo.</p><p>NOTA: A tensão T > F e N > F pode ter uma variação de até +/- 6%. Em variações maiores usar estabilizador.</p><p>A tensão T > N pode ter uma variação entre 0,3 a 3 V. Se a tensão for maior que 3 V não instalar o</p><p>equipamento. SE a tensão entre T > N for 0 V necessário investigar se não há jump entre T e N.</p><p>DICAS TÉCNICAS - ENGENHARIA</p><p>ENG_011</p><p>ENTRADA SAÍDA</p><p>Autotrafo</p><p>220 V – Bifásico (Delta)</p><p>CONCLUSÃO: Nessas condições instalar o trafo.</p><p>NOTA: A tensão T > F1, T > F2 e F1 > F2 pode ter uma variação de até +/- 6%. Em variações maiores usar</p><p>estabilizador.</p><p>220 V – Bifásico (Estrela)</p><p>CONCLUSÃO: Nessas condições instalar o trafo.</p><p>NOTA: A tensão T > F1, T > F2 e F1 > F2 pode ter uma variação de até +/- 6%. Em variações maiores usar</p><p>estabilizador.</p><p>ENTRADA SAÍDA</p><p>ENTRADA SAÍDA</p><p>Autotrafo</p><p>Autotrafo</p><p>220 V – Monofásica - Invertido</p><p>CONCLUSÃO: Não instalar o Trafo. Solicitar que o cliente corrija a polarização da tomada.</p><p>Outras situações que o Trafo/equipamento não deve ser instalado:</p><p>1) Rede elétrica com variações de voltagem maior que +/- 6% ou utilizada por outros equipamentos</p><p>de consumo elevado como ar condicionado, elevadores e máquinas industriais.</p><p>2) Utilizar cabo, plugue e adaptadores diferentes do enviado pelo fabricante do produto.</p><p>3) Tomada com a tensão e polarização incorreta (exemplos acima).</p><p>4) Locais onde há necessidade de uso de extensões (ex: régua de tomadas).</p><p>5) Fio Terra curto circuitado ao Fio Neutro na tomada.</p><p>6) Tensão entre o Fio Terra e o Fio Neutro maior que 3VAC (220 V Monofásico)</p><p>ENTRADA SAÍDA</p><p>Autotrafo</p>
