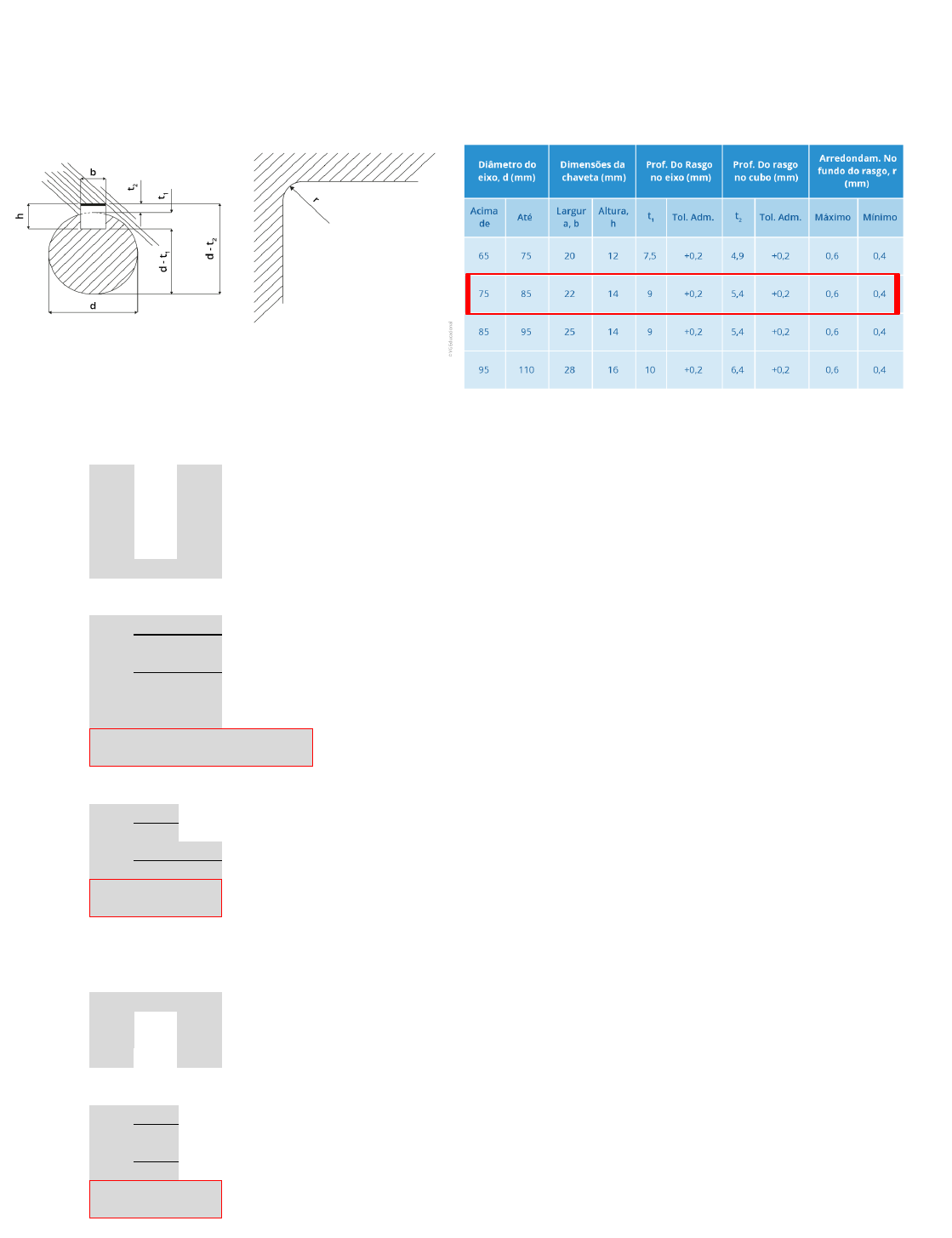

<p>ELEMENTOS DE MAQUINAS U3.3 - Dimensionamento de chavetas</p><p>116/09/2024 19:49:45</p><p>ATIVIDADE 2: Unidade de Estudo 3</p><p>As chavetas são elementos de máquinas que possuem dupla função, além de promover a fixação de duas peças, ela também é responsável pela transmissão do</p><p>movimento entre dois componentes. Elas podem ser de vários tipos a depender da sua geometria e aplicação. Já as estrias são como se fossem várias chavetas</p><p>usinadas diretamente no eixo ou no cubo.</p><p>Vamos supor que você tenha em mãos uma engrenagem que precisa ser fixada num eixo através de uma chaveta plana. Seu chefe pediu para você definir o</p><p>comprimento mínimo da chaveta que será ali aplicada, com as dimensões planas sendo normalizadas. Segundo a norma DIN 6885 (1956), a figura a seguir</p><p>apresenta as principais dimensões da chaveta, de acordo com o diâmetro do eixo.</p><p>Utilizando a tabela 1 para encontrar os dados da altura da chaveta, largura da chaveta e profundidade do rasgo no eixo, determine o comprimento mínimo (lmin) da</p><p>chaveta utilizada para conectar uma engrenagem num eixo-árvore que transmite uma potência de 30 kW, gira a uma rotação de 1440 rpm e tem diâmetro de 80</p><p>mm. Ela é fabricada com aço 1050 (tensão admissível de cisalhamento (??) = 60 N/mm2 e pressão média de contato (??d ) = 100 N/mm2).</p><p>DADOS: 80 mm</p><p>30 kW</p><p>1440 rpm</p><p>60 N/mm² tensão de cisalhamento</p><p>100 N/mm²</p><p>40 mm</p><p>A) Torque da árvore (Mt)</p><p>30000 p</p><p>pi n</p><p>30000 30000</p><p>3,1416 1440</p><p>9549,3 20,8</p><p>B) Força tangencial (Ft)</p><p>Mt</p><p>r</p><p>198943,68</p><p>40</p><p>C) Comprimento da chaveta.</p><p>1° PASSO - Geometria da chaveta pela tabela NORMA DIN 6885</p><p>80 mm</p><p>22 mm</p><p>14 mm</p><p>9 mm</p><p>2° PASSO - Comprimento pelo cisalhamento (lc)</p><p>FT</p><p>b.pi</p><p>4973,6</p><p>1320</p><p>d =</p><p>p =</p><p>n =</p><p>t =</p><p>od =</p><p>r =</p><p>Mt =</p><p>Mt =</p><p>Mt =</p><p>Mt = 198943,68 N/mm</p><p>Ft =</p><p>Ft =</p><p>Ft = 4973,6 N</p><p>d =</p><p>b =</p><p>h =</p><p>t1 =</p><p>lc =</p><p>lc =</p><p>lc = 3,768 mm</p><p>ELEMENTOS DE MAQUINAS U3.3 - Dimensionamento de chavetas</p><p>216/09/2024 19:49:45</p><p>3° PASSO - Comprimento pelo esmagamento (le)</p><p>FT</p><p>o.d.(h - t1)</p><p>4973,6</p><p>500</p><p>le =</p><p>le =</p><p>le = 9,947</p><p>RESPOSTA: Tendo em vista Le > Lc pode se considerar o comprimento minimo da chaveta 10mm</p>
