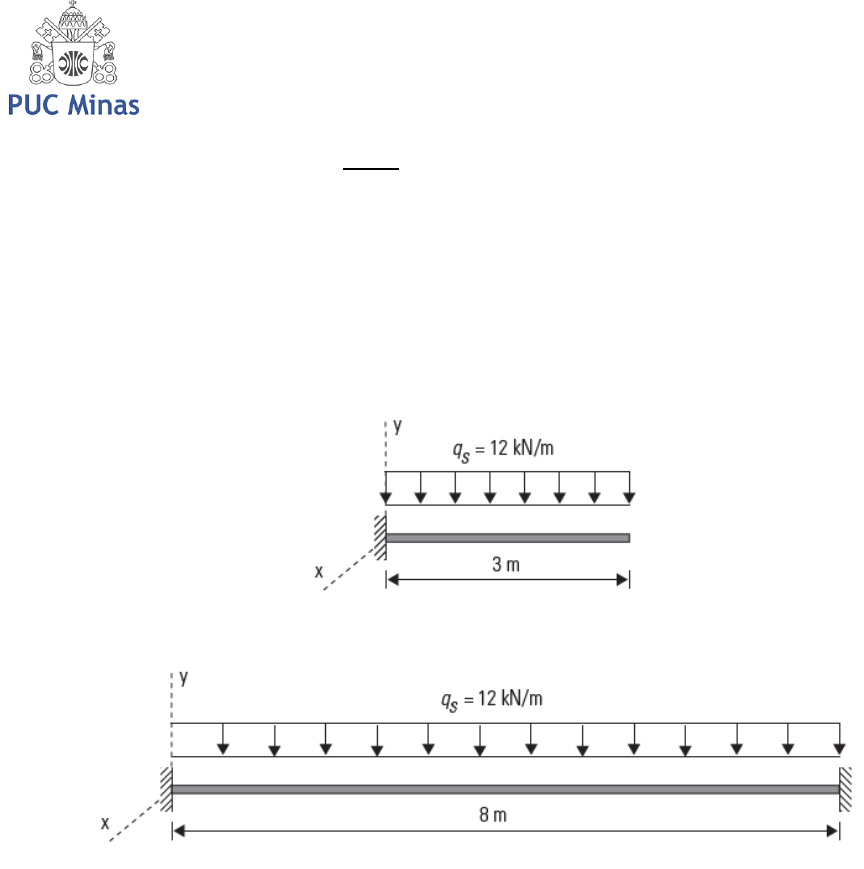

<p>1</p><p>PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>PRÓ-REITORIA DE PESQUISA E PÓS-GRADUAÇÃO</p><p>DIRETORIA DE EDUCAÇÃO CONTINUADA</p><p>Prova - Estruturas de Aço I</p><p>Questão 1:</p><p>As duas vigas de aço mostradas a seguir, uma em balanço e outra biengastada, pertencem ao piso de um</p><p>edifício, suportam paredes de alvenaria solidarizadas e estão submetidas à carga uniformemente distribuída</p><p>qs indicada, obtida da combinação de ações de serviço aplicável. Sabendo-se que não foi executada</p><p>contraflecha e que o momento de inércia do perfil em relação ao eixo de flexão (eixo x) é igual a 5.000 cm4,</p><p>propõe-se verificar se as flechas de ambas estão dentro dos limites permitidos.</p><p>Questão 2:</p><p>Na treliça a seguir, submetida à força de cálculo gravitacional Pd indicada, os banzos AB e BCD são</p><p>constituídos por um perfil T originado do corte de um perfil W 200 x 59 ao longo de seu eixo longitudinal,</p><p>fabricado em aço com resistências ao escoamento e à ruptura de 345 MPa e 450 MPa, respectivamente.</p><p>Sabendo-se que o nó B tem contenção contra deslocamento fora do plano da treliça, será verificado qual o</p><p>valor máximo da distância s para que a linha de ruptura predominante passe por quatro furos e, com esse</p><p>valor, se o banzo axialmente tracionado está adequadamente dimensionado (notar, pelo detalhe da furação,</p><p>que apenas a mesa do T é conectada).</p><p>Verificar, também, o banzo comprimido (banzo BCD) da treliça em aço com resistência ao escoamento de</p><p>345 MPa.</p><p>2</p><p>PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>PRÓ-REITORIA DE PESQUISA E PÓS-GRADUAÇÃO</p><p>DIRETORIA DE EDUCAÇÃO CONTINUADA</p><p>Questão 3:</p><p>Propõe-se o dimensionamento da viga de cobertura birrotulada mostrada a seguir, apoiada em outras vigas,</p><p>com perfil I laminado da série W, em aço ASTM A572 – Grau 50. Sabe-se que essa viga tem vão de 12 m e</p><p>que está submetida a uma força uniformemente distribuída de cálculo (qd1) de sentido gravitacional igual a 50</p><p>kN/m e, quando o vento causa sucção no telhado, a uma força uniformemente distribuída de cálculo (qd2) de</p><p>sentido antigravitacional igual a 20 kN/m.</p><p>Sabe-se também que a mesa superior da viga, ao longo de todo o seu comprimento, está contida lateralmente.</p><p>Para efeito de obtenção da flecha, supor que a força distribuída de serviço é igual a 52% da força distribuída</p><p>de cálculo.</p><p>Adicionalmente, será determinada a região da alma da viga onde é possível fazer aberturas circulares sem</p><p>reforço.</p><p>Prova - Estruturas de Aço I</p>
