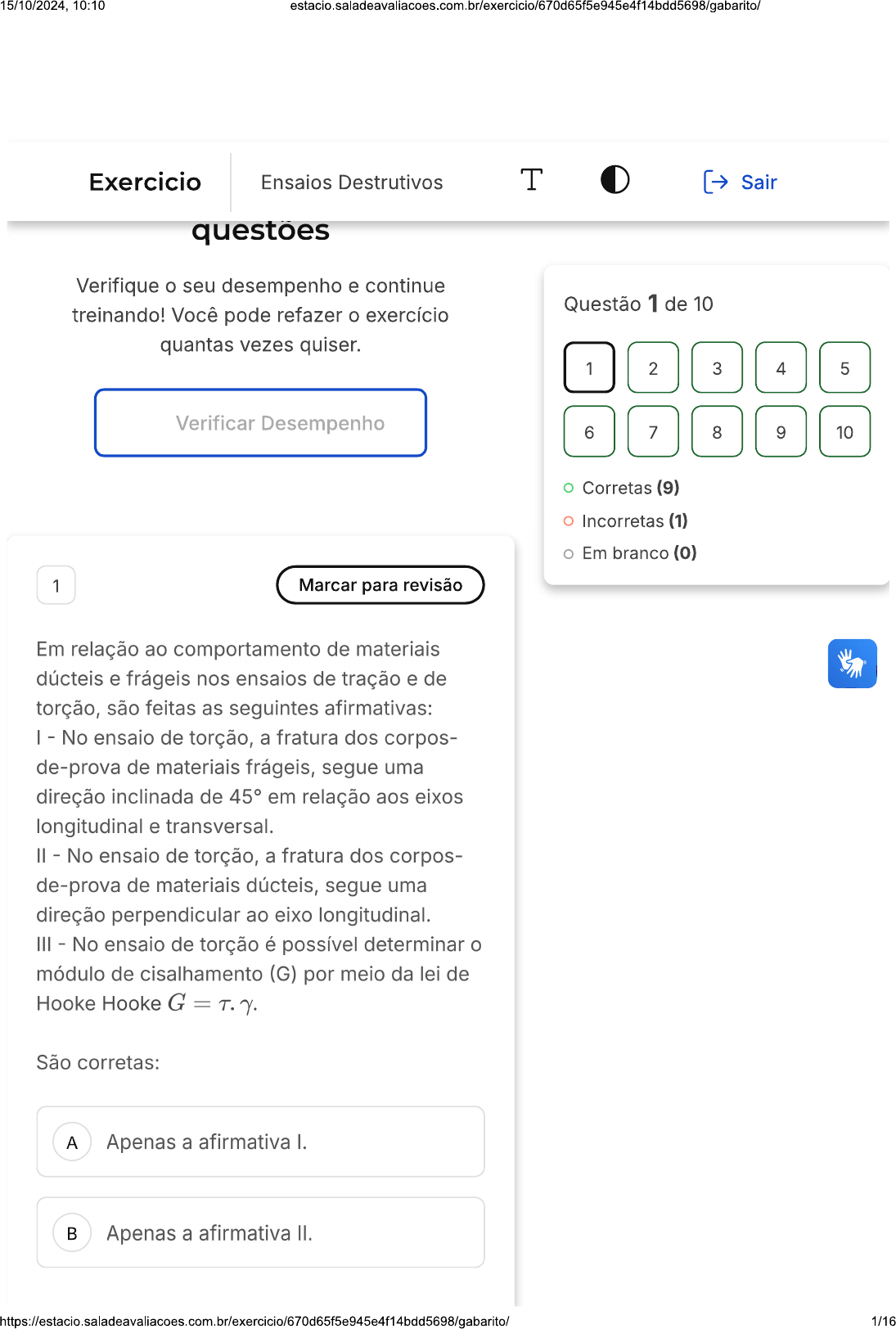

<p>15/10/2024, 10:10 Exercicio Ensaios Destrutivos T Sair questoes Verifique o seu desempenho e continue Questão 1 de 10 treinando! Você pode refazer o exercício quantas vezes quiser. 1 2 3 4 5 Verificar Desempenho 6 7 8 9 10 Corretas (9) Incorretas (1) Em branco (0) 1 Marcar para revisão Em relação ao comportamento de materiais dúcteis e nos ensaios de tração e de torção, são feitas as seguintes afirmativas: - No ensaio de torção, a fratura dos corpos- de-prova de materiais segue uma direção inclinada de 45° em relação aos eixos longitudinal e transversal. - No ensaio de torção, a fratura dos corpos- de-prova de materiais dúcteis, segue uma direção perpendicular ao eixo longitudinal. III - No ensaio de torção é possível determinar o módulo de cisalhamento (G) por meio da lei de Hooke Hooke G = São corretas: A Apenas a afirmativa I. B Apenas a afirmativa II. 1/16</p><p>15/10/2024, 10:10 Apenas a afirmativa III. C Apenas as afirmativas e II. D E Apenas as afirmativas e III. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado No ensaio de torção, as fraturas de corpos de prova de materiais frágeis forma 45° com o eixo longitudinal e, para materiais dúcteis, uma direção perpendicular. A lei de Hooke para o cisalhamento é dada por 2 Marcar para revisão Considere o enunciado e as figuras a seguir para responder à questão. A figura 1 mostra o diagrama S-N referente ao ensaio de fadiga para um corpo de prova de material dúctil. s' Região 1 Região 2 Sn Figura Esse ensaio é realizado impondo-se uma velocidade de rotação W ao corpo de prova 2/16</p><p>15/10/2024, 10:10 apoiado em A1 e A2, e sujeito às cargas F, conforme mostrado na Figura 2. gráfico da Figura 1 indica que na região: 1, a vida será infinita se a tensão A atuante estiver no intervalo entre e Sn 1, a vida será finita desde que a tensão B atuante seja inferior a Sn 2, a vida será finita sempre que a C tensão atuante for inferior a Sn 2, a vida será infinita para uma tensão D atuante igual ou inferior a Sn 2, a vida será infinita desde que a E tensão atuante seja inferior a Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A partir do gráfico S-N apresentado, o limite de resistência à fadiga (patamar horizontal na região 2) vale Sn. Assim, para valores de tensão menores ou iguais a Sn, não ocorrerá falha por fadiga, isto é, o componente apresentará vida infinita. 3/16</p><p>15/10/2024, 10:10 3 Marcar para revisão Rebites e parafusos são exemplos de elementos utilizados na fixação de peças ou componentes. Esses elementos são chamados de fixadores e a resistência ao cisalhamento é uma propriedade que deve ser levada em consideração no projeto mecânico em que eles são aplicados. Considerando as alternativas abaixo complete a frase: o ensaio mecânico tipicamente utilizado para determinar a resistência ao cisalhamento de um material é o Assinale a alternativa que completa corretamente o trecho acima. A Ensaio de fadiga. B Ensaio de fluência. C Ensaio de dureza. D Ensaio de torção. E Ensaio de tração. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! 4/16</p><p>15/10/2024, 10:10 Gabarito Comentado Ao se aplicar em uma peça um momento de torção externo, as seções internas ficam sujeitas às tensões de cisalhamento. Assim, o ensaio de torção determina, entre outras propriedades mecânicas, a resistência do material ao cisalhamento. 4 Marcar para revisão A dureza de um material pode possuir mais de um significado. Em geral, para a maioria dos materiais, significa resistência à deformação e, para metais, essa propriedade é a medida de sua resistência à deformação plástica. Considerando a dureza à penetração como a de maior interesse para metais aplicáveis em engenharia, assinale a opção correta: Dureza Brinell é a escala mais indicada A para materiais de alta dureza. Esferas de aço e carbeto de tungstênio são os penetradores mais B indicados para se determinar a dureza Vickers. No ensaio de dureza Rockwell, a profundidade da impressão, que é C usada como base de medida, é causada pela pré-carga. 5/16</p><p>15/10/2024, 10:10 Na escala de dureza Rockwell, podem ser usados como penetradores o cone D de diamante de 120o ou esferas de aço, dependendo da faixa de dureza. Para ligas ferrosas, apenas a escala E Rockwell de dureza é utilizada. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Na escala de dureza Rockwell, os penetradores utilizados são o cone de diamante de 120o ou esferas de aço, dependendo da faixa de dureza do material. Isso torna a alternativa D correta. As demais alternativas contêm informações incorretas ou incompletas. Por exemplo, o ensaio de dureza Brinell pode ser utilizado para materiais ferrosos em toda amplitude de dureza, não apenas para materiais de alta dureza. No ensaio de dureza Vickers, o penetrador utilizado é uma pirâmide de diamante de base quadrada e ângulo de e não esferas de aço ou carbeto de tungstênio. No ensaio de dureza Rockwell, a profundidade da impressão, que é usada como base de medida, não é causada pela pré-carga, mas sim pela carga final. Por fim, para ligas ferrosas, não é utilizada apenas a escala Rockwell de dureza, mas também outras escalas, dependendo das características do material. 6/16</p><p>15/10/2024, 10:10 5 Marcar para revisão Dois ensaios de impacto utilizados para quantificar a energia absorvida para a fratura por impacto são o Charpy e o Izod. ensaio de impacto Charpy, quando efetuado de forma conveniente, permite: Determinar a temperatura de transição A dúctil-frágil de ligas metálicas estruturais ferrosas e não-ferrosas. Avaliar a influência da temperatura na B transição dúctil-frágil de aços com matriz ferrítica. Avaliar a influência da temperatura na C transição dúctil-frágil de aços com matriz austenítica. Avaliar a energia absorvida na fratura D por clivagem de ligas metálicas não- ferrosas de alumínio e cobre. Avaliar a influência da profundidade E do entalhe na transição dúctil-frágil. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado ensaio de impacto Charpy é uma ferramenta eficaz para avaliar a influência da temperatura na transição dúctil-frágil de 7/16</p><p>15/10/2024, 10:10 aços com matriz ferrítica. Em termos gerais, este ensaio permite determinar a faixa de temperaturas em que ocorre a transição dúctil-frágil. Normalmente, os metais com estrutura cristalina de corpo centrado (CCC) ou hexagonal compacta (HC) apresentam uma faixa de temperaturas da transição dúctil-frágil bem definida, enquanto os metais com estrutura cristalina cúbica de face centrada (CFC) permanecem dúcteis em toda a faixa de temperaturas. A ferrita, que é a matriz dos aços avaliados na alternativa correta, apresenta estrutura cristalina CCC, o que justifica a resposta. 6 Marcar para revisão Considerando que o ensaio macrográfico consiste no exame, à vista desarmada ou com lupa, de uma peça ou amostra plana, julgue as assertivas abaixo: - A preparação dos corpos de prova para a macrografia abrange as fases de escolha, de localização da seção, de preparação da superfície (lixamento e polimento eletrolítico) e de ataque químico com Nital; - A macrografia da seção longitudinal de uma amostra é favorável para observação de defeitos próximos da fratura e condições de processamento; III - - corte de abrasivo sem a utilização de líquidos refrigerantes pode alterar a estrutura localmente. São corretas as afirmativas: 8/16</p><p>15/10/2024, 10:10 estacio.saladeavaliacoes.com.br/exercicio/670d65f5e945e4f14bdd5698/gabarito A Apenas a afirmativa B Apenas a afirmativa C Apenas a afirmativa III D Apenas as afirmativas e E Apenas a afirmativas e III Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As etapas de preparação do corpo de prova para análise macrográfica consiste na escolha da seção, corte, preparação da superfície (lixamento) e ataque químico, para posterior visualização à vista desarmada ou com lupa (até 50 X). Quando o objetivo na macrografia é a avaliação do processo de fabricação de uma peça, verificação de defeitos nas proximidades da fratura, etc, o corte longitudinal é o mais adequado. No processo de separação do CP para a preparação da superfície, um disco abrasivo é utilizado para o corte. É fundamental o uso de um líquido refrigerante para evitar alterações (localmente) da estrutura devido ao aumento da temperatura (atrito). 9/16</p><p>15/10/2024, 10:10 estacio.saladeavaliacoes.com.br/exercicio/670d65f5e945e4f14bdd5698/gabarito/ 7 Marcar para revisão Tomando como referência os ensaios de dureza, são feitas as seguintes afirmativas: - - As impressões devem ser espaçadas umas das outras em pelo menos três vezes o diâmetro da impressão, evitando interferências nas medidas; - - Os metais de maior resistência mecânica se deformam mais que os metais de menor resistência mecânica; daí a maior dureza dos primeiros; III - Para a avaliação de camadas e revestimentos, utilizam-se preferencialmente as durezas Knoop e Vickers, pois elas permitem a execução de pequenas impressões. São corretas as afirmativas: A Apenas a afirmativa B Apenas a afirmativa C Apenas a afirmativa III D Apenas a afirmativa e III E Apenas a afirmativa e III Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! 10/16</p><p>15/10/2024, 10:10 Gabarito Comentado Quando num mesmo corpo de prova, vários ensaios de dureza devem ser realizados, a norma preconiza uma afastamento entre as impressões (cerca de três vezes o diâmetro da impressão). ensaio de dureza por penetração deixa uma impressão na superfície do CP. Quanto mais duro o material, menor será a deformação do metal e, consequentemente, a impressão. As micro durezas Vickers e Knoop são aplicáveis para camadas nos aços oriundas, por exemplo de tratamentos termoquímicos. 8 Marcar para revisão A escolha e localização da seção a ser estudada dependem basicamente da forma da peça e dos dados que se deseje obter ao analisar a mesma. Em geral, em um ensaio metalográfico é efetuado o corte longitudinal ou o corte transversal na amostra. Analise os itens a seguir: - - A peça é fundida, forjada ou laminada. - A peça é estampada ou torneada. III - - A homogeneidade da peça. São verificações permitidas, respectivamente, pelo corte: 11/16</p><p>15/10/2024, 10:10 Longitudinal, Longitudinal e A Longitudinal. Longitudinal, Longitudinal e B Transversal. Longitudinal, Transversal e C Transversal. Transversal, Transversal e D Transversal. Transversal, Longitudinal e E Transversal. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Na utilização da técnica de macrografia a visualização da seção transversal ou da seção longitudinal de pende do objetivo do estudo. As seções transversais são, em regra, escolhidas quando o objetivo é a verificação da homogeneidade do material na seção, é o estudo (forma e dimensões) da estrutura de fusão dendrítica, dentre outros. A seção longitudinal é adequada nas seguintes situações: avaliação do processo de fabricação de um componente (fundido, forjado ou laminado), verificação se a peça foi usinada ou conformada e a 12/16</p><p>15/10/2024, 10:10 verificação de defeitos nas proximidades da fratura. 9 Marcar para revisão O carregamento de tração consiste em esforços de mesma direção e sentidos contrários, tendendo a alongar o material. Este tipo de carregamento é considerado a solicitação mais severa à qual um material pode estar submetido e, por isto, é empregado na avaliação das propriedades mecânicas de materiais metálicos. gráfico a seguir representa a curva de carga (Kgf) versus alongamento (mm) e foi obtido simultaneamente no ensaio de tração de um corpo de prova como o apresentado no desenho. 2500 2000 1500 1000 500 0 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 Alongamento (mm) De acordo com o que se observa neste diagrama, pode-se AFIRMAR que: A carga máxima que o material A suporta é de 20 KN aproximadamente. alongamento total após ruptura do B material é de aproximadamente 3,6 mm. 13/16</p><p>15/10/2024, 10:10 material apresenta escoamento C definido. D material é altamente frágil. módulo de elasticidade do material é E igual a 150 GPa. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A partir do gráfico é possível perceber o alongamento elástico (temporário). É de aproximadamente 0,4 mm (região linear). rompimento do CP ocorre com alongamento de 4,0 mm. Assim, o alongamento será de 4 i 0,4 = 3,6 mm (aproximadamente). 10 Marcar para revisão A técnica de macrografia pode auxiliar na identificação de tratamentos superficiais em aços ou em seu processo de fabricação. A figura a seguir apresenta uma macrografia da seção longitudinal de um eixo ferroviário que sofreu conformação a quente. 14/16</p><p>15/10/2024, 10:10 Fonte: COLPAERT, H. Metalografia dos produtos siderúrgicos comuns. 4a ed. São Paulo, Edgard Blucher, 2008, p.338. A partir da análise da macrografia, é correto afirmar que: A macrografia apresenta a segregação A em "A" concentrada na região inferior. A estrutura é típica do processo de B fundição em que as segregações em "V" se apresentam na região central. É possível observar a estrutura C dendrítica e baixo grau de deformação devido à conformação. É possível observar a estrutura dendrítica com forte alinhamento, D típica da conformação a quente, indicando alto grau de deformação. A seção observada apresenta colônias E de perlitas, típicas de aços eutetoides. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Observando a macrografia apresentada, não estão evidentes as presenças de segregação em "A" ou em "V". Perceptível 15/16</p><p>15/10/2024, 10:10 é a estrutura dendrítica com baixo alinhamento o que sugere baixo grau de deformação da conformação. As colônias de perlitas (estrutura lamelar formada por ferrita e cementita) são perceptíveis na micrografia.</p>
