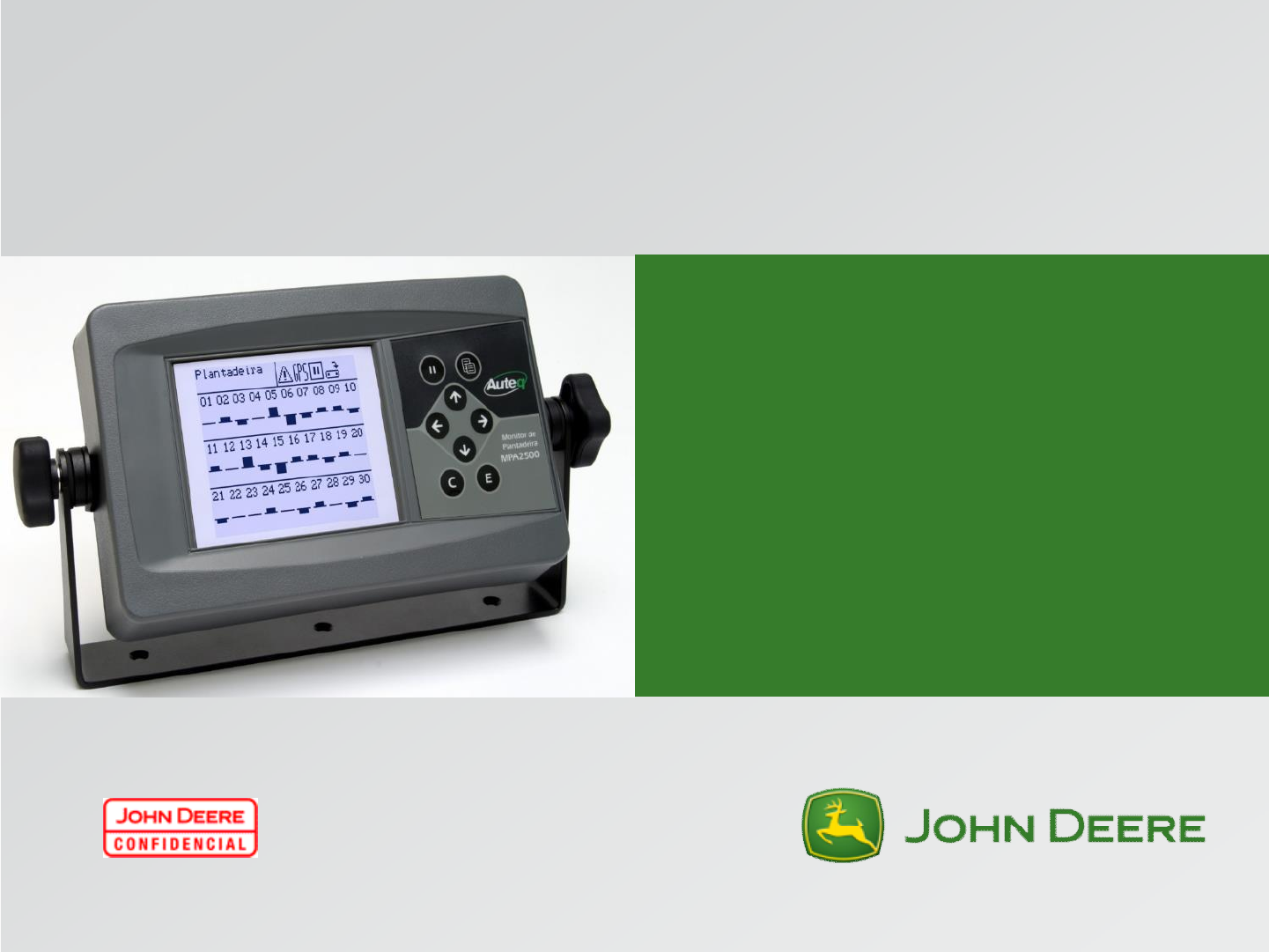

Monitor de Plantio Auteq MPA2500

Prévia do material em texto

<p>Monitor de</p><p>Plantio Auteq</p><p>MPA2500</p><p>Fundamentos Técnicos</p><p>Conteúdo</p><p>Apresentação do produto</p><p>Instalação</p><p>Programação e Operação</p><p>Diagnostico</p><p>Atualização de Firmware</p><p>Benefícios e comparativos</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20152</p><p>Apresentação do Produto</p><p>Monitor de Plantio MPA2500 – Produtor de grãos</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20154</p><p>Kit MPA2500</p><p>Descrição Código Auteq PN John Deere Quantidade</p><p>Kit Monitor de</p><p>Plantadeira (completo) KMPA2500 PF8831801 1</p><p>O preço do Kit Monitor de Plantadeira inclui: Cabo da bateria, Cabo CAN trator, Cabo CAN</p><p>Plantadeira, antena GPS externa, terminação barramento CAN e a escova de limpeza.</p><p>Sensor de Sementes</p><p>Descrição Código Auteq PN John Deere Quantidade</p><p>Sensor de Sementes</p><p>CAN 19MM SSA19CAN PS8831403</p><p>1 sensor para cada</p><p>linha da plantadeira</p><p>Kit MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20155</p><p>A compra de acessórios pode ser feita caso o cliente queira</p><p>repor alguma peça que foi danificada, desta forma ele não</p><p>precisa adquirir novamente o Kit completo.</p><p>*Ver Guia Auteq disponibilizado no Pathways.</p><p>Kit MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20156</p><p>Monitor de Plantio MPA2500</p><p>Capacidade de monitorar até</p><p>30 linhas</p><p>População e sem/m</p><p>Velocidade e trabalho km/h</p><p>Área trabalhada: parcial e</p><p>total</p><p>Monitoramento de</p><p>sementes</p><p>Fácil configuração</p><p>Proteção de tela por senha</p><p>Fácil instalação e montagem</p><p>Adaptável a qualquer</p><p>marca de plantadeira</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20157</p><p>Vista frontal MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20158</p><p>Vista traseira MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 20159</p><p>Instalação</p><p>Console</p><p>Cabo da Bateria</p><p>Cabo Can Trator</p><p>Antena GPS</p><p>Instalação no Trator</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201511</p><p>Console</p><p>Fácil acesso e ao alcance do</p><p>operador</p><p>Permitir visibilidade total do</p><p>display pelo operador</p><p>Não prejudicar a visão do</p><p>operador para dirigir o trator</p><p>Ser protegido contra a chuva,</p><p>apesar de o equipamento ser</p><p>à prova d'água (trator não</p><p>cabinado).</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201512</p><p>Instalação do Console</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201513</p><p>Cabo da Bateria</p><p>• MPA2500 opera em 12 ou 24 VDC</p><p>• Fio preto negativo</p><p>• Fio vermelho positivo</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201514</p><p>Cabo Can Trator</p><p>Conector de 4 vias soquete é conectado no</p><p>console.</p><p>Conector de engate que é conectado na</p><p>extremidade do Cabo CAN Plantadeira possui um</p><p>suporte em “L”, que deve ser fixado na parte</p><p>traseira do trator.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201515</p><p>Fixação do Suporte L</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201516</p><p>Conexão dos Cabos</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201517</p><p>O conector da Antena GPS deverá ser rosqueado no conector</p><p>correspondente localizado na parte traseira do Console, e a outra</p><p>extremidade deverá ser fixada no teto do trator.</p><p>Antena GPS</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201518</p><p>Observação</p><p>Antes de fazer a instalação na Plantadeira, o MPA deverá estar ligado e</p><p>programado, para que os sensores sejam reconhecidos quando forem</p><p>conectados uns aos outros.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201519</p><p>Instalação na Plantadeira</p><p>Cabo Can Plantadeira;</p><p>Sensores de Sementes (um para cada linha).</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201520</p><p>Cabo Can Plantadeira</p><p>O Cabo Can Plantadeira possui em uma de suas extremidades o</p><p>conector de engate para ser conectado com o Cabo Can Trator, e na</p><p>outra extremidade o conector de 4 vias soquete para ser conectado no</p><p>primeiro sensor de sementes.</p><p>Para plantadeiras em tandem pode ser utilizado o cabo de 14 metros.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201521</p><p>Montagem dos Sensores no tubo condutor</p><p>É essencial que os sensores sejam instalados em uma posição do tubo</p><p>cuja largura da face do tubo seja próxima (o máximo possível) à largura</p><p>do sensor.</p><p>Se a largura da parede do tubo no local onde é instalado o sensor é</p><p>maior que a largura do mesmo, algumas sementes poderão passar</p><p>pelas laterais do sensor sem serem detectadas pelo mesmo.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201522</p><p>Montagem dos Sensores no tubo condutor</p><p>Para fazer a fixação do sensor no tubo, devem ser feitos 2 furos</p><p>com diâmetro de 18 ou 19 mm alinhados e em faces opostas.</p><p>35cm</p><p>Altura do furo</p><p>incorreto</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201523</p><p>Montagem dos Sensores no tubo condutor</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201524</p><p>Os 2 módulos do sensor</p><p>fotoelétrico devem ser fixados</p><p>com as abraçadeiras fornecidas.</p><p>Montagem dos Sensores no tubo condutor</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201525</p><p>Montagem dos Sensores no tubo condutor</p><p>Para o caso de instalação dos sensores em tubos translúcidos, da John</p><p>Deere, é imprescindível a montagem da gaxeta.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201526</p><p>Monitor MPA 2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201527</p><p>Conexão dos Cabos dos Sensores</p><p>A conexão dos cabos dos Sensores de Sementes devem ser realizados um de</p><p>cada vez para que o Monitor faça a validação do sensor, onde em cada conexão</p><p>será emitido um alerta sonoro para cada sensor que for reconhecido.</p><p>Cada Sensor de Sementes possui um número de série onde na instalação cada</p><p>serial será registrado e associado ao número de uma linha de acordo com a</p><p>ordem em que foi conectado.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201528</p><p>Conexão dos Cabos dos Sensores</p><p>Obs.: Em linhas de plantio pantográficas, cujo os movimentos</p><p>copiam perfeitamente as ondulações do terreno, é importante que</p><p>os cabos dos sensores sejam instalados de forma que quando as</p><p>linhas forem levantadas ou abaixadas os cabos não fiquem</p><p>esticados a ponto de estourar ou romper internamente. Recomenda-</p><p>se que ao término da instalação seja feito um teste para verificar a</p><p>folga dos cabos.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201529</p><p>O Cabo de Sementes possui uma terminação barramento</p><p>que deve ser fixado no último cabo do sensor de</p><p>sementes.</p><p>Esta utilização é necessária para que se tenha o correto</p><p>funcionamento dos sensores.</p><p>Terminador Barramento</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201530</p><p>Programação e Operação</p><p>Tecla Menu: Acesso ao Menu.</p><p>Tecla Cancela: Retorna à tela anterior sem realizar modificação.</p><p>Tecla Pausa: Usada apenas para o modo de Monitor de Área.</p><p>Teclas de Navegação: Usada para navegar entre as opções do</p><p>Menu.</p><p>Tecla Entra: Permite que uma tela ou função seja selecionada ou</p><p>modificada.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201532</p><p>Para ligar o MPA2500, basta pressionar e segurar qualquer tecla, até que</p><p>um aviso sonoro seja emitido.</p><p>Ligar o MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201533</p><p>Quando o monitor ligar escolha o Idioma e em seguinda a opção “Editar</p><p>Configuração” (utilize a tecla “Entra” ).</p><p>Configuração</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201534</p><p>Configuração</p><p>Sementes por metro</p><p>Número de linhas</p><p>Espaçamento entre linhas</p><p>Distância avaliação</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201535</p><p>Configuração</p><p>Monitor de área</p><p>Lado da linha central</p><p>Tolerância</p><p>Velocidade máxima (Km/h)</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201536</p><p>Ao inserir todos os valores, aperte a tecla “Cancela”</p><p>Desta forma o MPA solicitará que as modificações sejam salvas;</p><p>Para gravar aperte a tecla de “Navegação”</p><p>Configuração</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201537</p><p>Configuração</p><p>Monitor de área</p><p>Larg. implemento</p><p>Velocidade máxima</p><p>Se o MPA2500 for trabalhar como “Monitor de Área”, a tela de configuração</p><p>exibirá as seguintes opções para configuração:</p><p>Funcionamento da pausa: Sempre que o MPA2500 estiver em modo “Monitor de</p><p>Plantadeira”,</p><p>a “Pausa Automática” será habilitada e a “Tecla Pausa” desabilitada.</p><p>Sempre que o MPA2500 estiver em modo “Monitor de Área”, a “Pausa Automática”</p><p>será desabilitada e a “Tecla Pausa” será habilitada.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201538</p><p>Configuração</p><p>Agora que o Monitor já está configurado, podemos realizar a montagem e</p><p>conexão dos sensores de sementes na plantadeira.</p><p>Mantenha o Monitor ligado para que o mesmo reconheça a conexão dos</p><p>sensores.</p><p>Obs.: Toda vez que os parâmetros números de linhas, espaçamento de</p><p>linhas, monitor de área e larg. implemento forem alterados, as informações</p><p>dos acumulados parcial e total serão zeradas e reiniciadas.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201539</p><p>Configuração</p><p>Ao confirmar a gravação o MPA2500 irá reiniciar com a nova modificação</p><p>exibindo a tela de instalação dos Sensores de Sementes.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201540</p><p>Conexão dos Cabos dos Sensores</p><p>Os sensores que já estiverem conectados serão exibidos na tela de</p><p>instalação, após instalar todos os cabos dos sensores de sementes nas</p><p>linhas da plantadeira, será exibido a mensagem: "Instalação concluída".</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201541</p><p>Conexão dos Cabos dos Sensores</p><p>Se o monitor detectar que dois ou mais sensores novos foram conectados</p><p>ao mesmo tempo, a instalação será bloqueada.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201542</p><p>Conexão dos Cabos dos Sensores</p><p>Aperte a tecla "Entra" para confirmar e exibir a tela da plantadeira.</p><p>• Se um sensor conectar-se ao barramento e for aprovado no auto teste, o símbolo "V"</p><p>aparecerá;</p><p>• Se um sensor conectar-se ao barramento e não for aprovado no auto teste, o símbolo "X"</p><p>aparece e o sensor pode estar danificado ou o cabo rompido;</p><p>• Se a plantadeira teve sensores retirados (ou alguns cabos rompidos) quando o monitor</p><p>estava desligado, aparecerá o símbolo "?" sob o número do sensor em questão.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201543</p><p>Conexão dos Cabos dos Sensores</p><p>Toda vez que o monitor é ligado ele realiza o auto teste dos sensores.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201544</p><p>Programação e Operação</p><p>• Menu</p><p>Ao clicar na tecla "Menu" ,o monitor mostrará as opções do MPA2500</p><p>que são configuráveis.</p><p>Menu</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201546</p><p>O usuário deve acessar no Menu a opção “Desligar” e pressionar a Tecla</p><p>de Navegação</p><p>Obs.: O MPA2500 é desligado automaticamente após 30 minutos sem</p><p>velocidade ou atividade no teclado, tanto em modo de teste e</p><p>instalação, quanto em modo trabalho.</p><p>Deligar o MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201547</p><p>A partir do momento que o mecanismo da plantadeira é acionado para</p><p>trabalhar com a metade das linhas, é necessário ativar o "Arremate" no</p><p>Monitor de Plantio.</p><p>Arremate</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201548</p><p>Para fazer o arremate deve-se apertar as teclas de Navegação para a</p><p>esquerda ou para a direita (escolher o lado da plantadeira).</p><p>Arremate</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201549</p><p>Permite que os valores de certas variáveis de monitoramento da</p><p>operação de plantio sejam zerados, possibilitando a realização de</p><p>comparações e análises referentes ao rendimento das atividades de</p><p>plantio da plantadeira.</p><p>Zerar</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201550</p><p>Zerar</p><p>Selecione uma das opções:</p><p>Total: A opção total apaga os registros de todo o período de plantio,</p><p>inclusive a opção parcial.</p><p>Parcial: A opção parcial pode ser utilizado como um contador diário,</p><p>podendo ser apagado ao término ou início de cada jornada de trabalho.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201551</p><p>Permite que o processo de teste dos sensores, que é feito quando o</p><p>MPA2500 é iniciado, seja feito novamente caso necessário. Substituir</p><p>sensor danificado e ignorar sensores.</p><p>Modo Teste</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201552</p><p>Para acessar a tela individual de cada linha pressione a tecla de</p><p>"Navegação" , então será possível testar a contagem de sementes</p><p>manualmente. O monitor não emite alarme sonoro neste modo.</p><p>Modo Teste</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201553</p><p>Substituir Sensor</p><p>Procedimentos para substituir um sensor:</p><p>1- Retire o sensor a ser substituído (deve ser apenas um sensor de cada vez e</p><p>começando sempre pela linha de menor número);</p><p>2- Conecte o novo sensor no lugar do que foi retirado;</p><p>3- Se o monitor estiver desligado, basta ligá-lo e então ao realizar o auto teste o</p><p>monitor soará o alarme acusando a falta do sensor. Em seguida, pressione o</p><p>botão "Menu" e selecione “Substituir um sensor".</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201554</p><p>Substituir Sensor</p><p>Se ocorrer algum erro durante a substituição o monitor exibirá uma das</p><p>seguintes telas:</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201555</p><p>Ignorar Sensor</p><p>O monitor permite que qualquer sensor seja ignorado, mesmo que ele</p><p>esteja funcionando. Dentro da opção “Modo teste”, selecione a linha que</p><p>desejar ignorar e aperte a tecla “Menu” .</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201556</p><p>Reinstalação de Sensores</p><p>Caso seja necessário fazer a reinstalação dos sensores, selecione a</p><p>opção “Apagar a instalação” para que o monitor reinicie e permita instalar</p><p>os sensores novamente.</p><p>Para realizar este procedimento, certifique-se de que todos os sensores</p><p>foram desinstalados, caso contrário o monitor exibirá uma mensagem de</p><p>advertência informando que é necessário efetuar a remoção dos</p><p>sensores.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201557</p><p>Reinstalação de Sensores</p><p>Após a remoção dos sensores o procedimento para apagar a instalação</p><p>poderá ser executado.</p><p>Obs.: Após executar este procedimento os sensores de sementes deverão</p><p>ser instalados novamente, instalando um a um a partir da primeira linha.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201558</p><p>Exibirá telas que permitem visualizar dados e registros do MPA2500.</p><p>Sistema</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201559</p><p>Esta opção permite verificar o status do sinal GPS. Esta tela é apenas de</p><p>validação, sendo assim não podemos configurar nenhum parâmetro pelo</p><p>Monitor MPA2500.</p><p>Estado GPS</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201560</p><p>Linhas alternadas</p><p>Esta função permite que o monitor trabalhe apenas com as linhas pares</p><p>ou ímpares.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201561</p><p>Linhas alternadas</p><p>Para confirmar a modificação pressione a tecla "Entra" , em seguida</p><p>pressione a tecla "Cancela" para que o monitor solicite a gravação da</p><p>nova configuração.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201562</p><p>Linhas alternadas</p><p>Assim que é confirmada a alteração o monitor emite um duplo bip. Na tela</p><p>de trabalho, do monitor, as linhas serão exibidas conforme imagens a</p><p>seguir:</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201563</p><p>Programação e Operação</p><p>• OPERAÇÃO</p><p>Caso haja falha em uma ou mais linhas o ícone “Reconhece Falha”</p><p>começará a piscar e soará um alarme contínuo. Após a resolução da falha</p><p>pressione a tecla “Cancela” .</p><p>Ícone “Reconhece Falha”</p><p>Reconhece Falha</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201565</p><p>Esta tela apresenta as seguintes informações:</p><p>Sem = Quantidade de sementes por metro linear despejado.</p><p>m</p><p>Sem/ha = Total de sementes por hectare despejado.</p><p>Sem = Quantidade total de sementes já depositadas.</p><p>População</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201566</p><p>Nesta tela são apresentadas, em hectares, a Área Parcial, a Área Total, e</p><p>os metros percorridos (Parcial e Total).</p><p>Área Trabalhada</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201567</p><p>Em hectares por hora, indica o rendimento apresentado pela plantadeira</p><p>durante a operação de plantio, desde a última vez que a função Zera</p><p>Parcial</p><p>ou Zera Total foi selecionada, através da opção Zera do console.</p><p>E abaixo da opção hectares por hora é indicado as horas efetivas de</p><p>trabalho.</p><p>Rendimento</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201568</p><p>Km = Velocidade de plantio em Km/h;</p><p>h</p><p>ha/h = Rendimento da operação instantâneo em hectares por hora;</p><p>TEV = Tempo total de excesso de velocidade;</p><p>MTEV = Maior tempo de excesso de velocidade;</p><p>Vmax = Velocidade Máxima;</p><p>Velocidade</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201569</p><p>Descrição dos ícones de status</p><p>Ícone Descrição Tipo de Status</p><p>Falha na linha Falha na linha</p><p>Excesso de velocidade</p><p>Status do sensor de</p><p>velocidade</p><p>GPS</p><p>Pausa</p><p>Implemento erguido</p><p>Implemento abaixado</p><p>Meio Implemento erguido</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201570</p><p>Destaques do Monitor de Plantio Auteq MPA2500 (1/2)</p><p>Cabeamento totalmente modular com instalação e manutenção</p><p>muito simplificados</p><p>Comunicação de todos os sensores através de um barramento CAN</p><p>(“Controller area network”)</p><p>Gabinete e conectores totalmente vedados à prova d'água e poeira</p><p>Entrada para até 30 sensores de sementes</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201571</p><p>Destaques do Monitor de Plantio Auteq MPA2500 (2/2)</p><p>Tela de 4,7 polegadas com alta luminosidade e alto contraste</p><p>ajustáveis por teclado</p><p>8 MBytes de memória</p><p>Receptor GPS de 50 canais</p><p>Alarme sonoro à prova d'água incorporado ao gabinete</p><p>Interface multi-idiomas (Português, Inglês, Espanhol e Russo).</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201572</p><p>Atividade</p><p>73</p><p>• Demonstrar como é feito a reinstalação ou</p><p>atualização da firmware do monitor de</p><p>plantio, em sala de aula.</p><p>• Necessário computador adequado para o</p><p>procedimento.</p><p>Reinstalação/Atualização da Firmware</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015</p><p>Atividade</p><p>74</p><p>• Demonstrar na plantadeira como é feito o</p><p>procedimento de remapeamento dos</p><p>sensores.</p><p>Remapeamento dos Sensores</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015</p><p>Diagnósticos</p><p>Diagnósticos</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201576</p><p>Diagnósticos</p><p>RESETAR A SENHA PADRÃO</p><p>Acesse qualquer tela que solicite a senha e digite a seguinte sequência:</p><p>Em seguida irá aparecer a mensagem de senha incorreta.</p><p>Neste momento a senha foi resetada para o padrão de fabrica: 1 2 3 4</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201577</p><p>Diagnósticos</p><p>BUZZER (BUZINA) SEM SINAL SONORO</p><p>Em algumas situações pode ocorrer do buzzer queimar e deixar de emitir sinal sonoro. Foi</p><p>desenvolvido um novo buzzer mais robusto e que permite a troca no campo. Para os</p><p>modelos antigos é necessário enviar o MPA para a Assistência Técnica da Auteq em São</p><p>Paulo para a troca para o novo modelo.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201578</p><p>Diagnósticos</p><p>TESTE DOS LEDS DO SENSOR DE SEMENTES</p><p>Com uma camera fotográfica digital é possível verificar o correto funcionamento dos leds do</p><p>sensor de sementes. Visualmente também pode observar se existe algumas irregularidade</p><p>como umidade e/ou obstrução interna dos leds.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201579</p><p>Diagnósticos</p><p>TESTE DE VOLTAGEM</p><p>Preto com Branco (alimentação): 9,1V a 9,9V na saída do monitor e 7,0 no mínimo na última linha</p><p>Preto com Verde (Rede CAN): 2,2V a 2,5V tanto na saída do monitor quanto na última linha</p><p>Preto com Azul (Rede CAN): 2,2V a 2,4V tanto na saída do monitor quanto na última linha.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201580</p><p>Diagnósticos</p><p>TELA DE DIAGNOSTICO DA REDE CAN</p><p>Nesta tela é possível verificar que existe alguma mensagem de erro na rede CAN.</p><p>Caminho: => Menu</p><p>=> Sistema</p><p>=> Estado CAN</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201581</p><p>Diagnósticos</p><p>TELA DE DIAGNOSTICO DA REDE CAN</p><p>Pacotes TX - É a quantidade de pacotes enviado pelo MPA. Quando não houver incremento no valor, o MPA não está</p><p>enviando nenhuma mensagem .O CAN não está operante ou está em modo "monitor de área". Quando o valor estiver</p><p>sendo incrementado, o CAN está operando, se o item " Pacotes RX" estiver sendo incrementado também, tem sensor no</p><p>barramento, caso contrário não.</p><p>TX E - É a taxa de erro dos pacotes enviados pelo MPA. Quando esse valor estiver sendo incrementado continuamente, é</p><p>possível que tenha curto no barramento (positivo ou negativo, com o CAN_H ou CAN_L), se o item "Bus E“ estiver sendo</p><p>incrementado continuamente também, é certo que o CAN está em curto. Na instalação é possível que haja acréscimo neste</p><p>item, devido as conexões, mas não continuamente, isso é normal.</p><p>Pacotes RX - É a quantidade de pacotes recebidas pelo MPA. Se houver incremento nesse valor, há comunicação entre o</p><p>sensor e o MPA.</p><p>RX E - É a taxa de erro dos pacotes recebidos pelo MPA. Na instalação é possível que haja acréscimo neste item, devido</p><p>as conexões, mas não continuamente, isso é normal.</p><p>Limite cont. - Contador de tentativas de envio de pacotes pelo MPA. Quando for incrementado zera o item "TX E".</p><p>Data Overrun - Excesso de mensagens no barramento. Não há diagnóstico nesse item.</p><p>Sinc. E - Erro de sincronia. Não há diagnóstico nesse item.</p><p>Bus E - Erro no Barramento. Quando houver incremento continuo, o barramento CAN está com problema, pode ser curto.</p><p>Na instalação é possível que haja acréscimo neste item, devido as conexões, mas não continuamente, isso é normal.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201582</p><p>Diagnósticos</p><p>NOVO CHICOTE CAN PARA PLATADEIRAS COM TANDEM</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201583</p><p>Diagnósticos</p><p>• EXEMPLO DE INSTALAÇÃO</p><p>INCORRETA</p><p>Exemplos de instalação incorreta</p><p>O cabeamento deve ser</p><p>afixado de forma a ficar</p><p>protegido contra</p><p>tracionamento e choque</p><p>mecânico</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201585</p><p>Exemplos de instalação incorreta</p><p>Este tipo de montagem força</p><p>o conector da antena e sua</p><p>crimpagem</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201586</p><p>A antena deve ser</p><p>posicionada no teto da</p><p>cabine do trator e não</p><p>no capô do motor do</p><p>trator</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201587</p><p>Exemplos de instalação incorreta</p><p>O suporte em “L” faz parte</p><p>do cabo CAN trator, que</p><p>dever ser fixado na traseira</p><p>do trator. Normalmente é</p><p>fixado no paralama do trator</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201588</p><p>Exemplos de instalação incorreta</p><p>Posição incorreta do sensor</p><p>numa seção do tubo com</p><p>largura muito superior à</p><p>largura do sensor</p><p>Protetor dos fios do sensor</p><p>de sementes removido e fio</p><p>do sensor exposto</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201589</p><p>Exemplos de instalação incorreta</p><p>O primeiro sensor</p><p>corresponde à primeira linha</p><p>à esquerda da plantadeira</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201590</p><p>Exemplos de instalação incorreta</p><p>Instalação invertida. A última</p><p>linha está instalada como linha</p><p>nº1</p><p>Caixas de bifurcação dos</p><p>sensores não estão travadas</p><p>nos chassis</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201591</p><p>Exemplos de instalação incorreta</p><p>Cabeamento mal fixados com</p><p>possibilidades de enganxar em</p><p>algo e sem se saber a ordem</p><p>correta dos conectores.</p><p>Algumas instalações de fabrica</p><p>vem assim. Orientação:</p><p>corrigir, abrir um Dtac para</p><p>cobrar TMO.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201592</p><p>Exemplos de instalação incorreta</p><p>Posição do furo incorreta. Os</p><p>furos devem ter de 18 à 19</p><p>mm, estar alinhados e não</p><p>deve haver espaço entre a</p><p>lateral do sensor e a lateral do</p><p>tubo. Para isso tem que ter</p><p>sempre seção retangular</p><p>Rebarba da furação pode</p><p>oscilar na frente do sensor e</p><p>gerar contagem falsa de</p><p>sementes</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201593</p><p>Exemplos de instalação incorreta</p><p>Não emendar ou isolar com</p><p>fita os cabos rompidos durante</p><p>o trabalho da plantadeira.</p><p>Neste caso deve ser efetuado</p><p>a troca</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201594</p><p>Exemplos de instalação incorreta</p><p>E no caso de se fazer uma</p><p>emenda</p><p>sempre fazer com um</p><p>mínimo de pontas e este</p><p>sensor deve ser colocado no</p><p>final da plantadeira.</p><p>Esse sensor deve ser</p><p>substituído na primeira</p><p>oportunidade</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201595</p><p>Exemplos de instalação incorreta</p><p>A borda irregular dos furos pode</p><p>permitir a entrada de luz</p><p>alterando a contagem de</p><p>sementes</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201596</p><p>Exemplos de instalação incorreta</p><p>Sempre manter os conectores</p><p>vedados o maximo possível</p><p>contra poeira e umidade.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201597</p><p>Sujeira nos tubos de</p><p>sementes impedindo a</p><p>correta leitura dos</p><p>sensores.</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201598</p><p>Muito cuidado no</p><p>momento de colocar o</p><p>condutor de sementes</p><p>no local já com o sensor</p><p>montado. Pode haver</p><p>dano na fiação.</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 201599</p><p>Falta de anel de vedação</p><p>Locais que apresentam danificações e mal uso.</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015100</p><p>Locais que apresentam danificações e mal uso.</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015101</p><p>Locais que apresentam danificações e mal uso.</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015102</p><p>Locais de possíveis causas de danificações ( 2100 )</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015103</p><p>Locais de possíveis causas de danificações.</p><p>Chicote esta sendo</p><p>montado no local</p><p>incorreto</p><p>Correto</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015104</p><p>Locais de possíveis causas de danificações.</p><p>Interferência do</p><p>chicote com a mola.</p><p>Interferência do chicote</p><p>com o eixo sextavado</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015105</p><p>Cintas de fixação do</p><p>chicotes muito frágeis.</p><p>Locais de possíveis causas de danificações.</p><p>Exemplos de instalação incorreta</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015106</p><p>Diagnósticos</p><p>• BOAS PRÁTICAS</p><p>Exemplos de instalação bem feita</p><p>Instalação do monitor lateral</p><p>sem atrapalhar a visão do</p><p>operador.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015108</p><p>Exemplos de instalação bem feita</p><p>Encaixe perfeito do tubo já com</p><p>o sensor montado dentro do</p><p>carrinho de sementes.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015109</p><p>Exemplos de instalação bem feita</p><p>Aqui o tecnico tomou um</p><p>cuidado extra quanto a proteção</p><p>do sensor passando uma fita</p><p>isolante sobre as abraçadeiras.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015110</p><p>Exemplos de instalação bem feita</p><p>Conectores fixados na ordem</p><p>correta para facilitar a</p><p>reinstalação caso seja</p><p>necessario.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015111</p><p>Exemplos de instalação bem feita</p><p>Cuidado no momento de se fixar</p><p>os cabos em partes moveis da</p><p>plantadeira. Sempre deixar uma</p><p>folga para não correr o risco de</p><p>romper durante a operação de</p><p>plantio e/ou transporte.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015112</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015113</p><p>Atualização de Firmware</p><p>Software utilizado para atualização</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015115</p><p>Preparação do PHILIPS</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015116</p><p>- Após o término da gravação do firmware, ligar o MPA e formata-lo</p><p>para que ele crie novos arquivos e organize-os com a nova versão</p><p>do firmware.</p><p>- Solução DTAC: 101913 – Procedimento completo.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015117</p><p>Beneficios e Comparativos</p><p>Benefícios derivados do MPA2500 (1/2)</p><p>• Evita:</p><p>– Falhas no plantio</p><p>– Desvios na população de sementes</p><p>– Excessos de velocidade no plantio</p><p>• Aumenta:</p><p>– Produtividade das máquinas ao facilitar o trabalho noturno</p><p>– Produtividade das máquinas e operadores ao evitar as</p><p>paradas períodicas para verificação</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015119</p><p>Benefícios derivados do MPA2500 (2/2)</p><p>• Elimina:</p><p>– O custo e risco de acidentes causados pela necessidade de</p><p>um (assitente) “badeco” para o monitoramento visual do</p><p>plantio.</p><p>• Controla:</p><p>– Com facilidade a área e o tempo efetivamente trabalhado.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015120</p><p>Comparativo MPA2500 x PM400</p><p>Recursos MPA2500 PM400</p><p>Números de linhas 30 sensores de sementes (*1) 36 sensores de semente e adubo</p><p>Sensores de adubo Ultrassônico (em desenvolvimento) Ótico</p><p>Bluetooth Sim Não</p><p>GPS integrado Sim Não</p><p>Registro geo-referenciado do</p><p>plantio</p><p>Integrado (8 MB) Posta de comunicação para</p><p>equipamento externo</p><p>Sensores adicionais (CAN) 10 sensores CAN 1 (Ventilador, eixo ou vazão)</p><p>Modo Monitor de área Sim Não</p><p>Interface multi-idiomas Sim Baseado em ícones</p><p>Sistema de unidades métrico ou</p><p>inglês</p><p>Sim Não</p><p>Display gráfico Sim Sim</p><p>Cabeamento Cabeamento serial CAN (*2) Fiação paralela que exige</p><p>diferentes cabos para diferentes</p><p>tamanhos de plantadeiras.</p><p>A prova d’água Sim Não</p><p>*1 – Podemos modificar o software para exibir uma segunda pagina de linhas, dobrar o numero de linhas, pois</p><p>o CAN tem maiores possibilidades de comunicação.</p><p>*2 – Fácil instalação, manutenção, baixo custo de inventario para os concessionários e clientes.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015121</p><p>Comparativo MPA2500 x PM400</p><p>Recursos MPA2500 PM400</p><p>Media da população Sim Sim</p><p>Media de semente por distancia Sim Sim</p><p>População por linha Sim Sim</p><p>Mínimo, Maximo, media da</p><p>população por linha</p><p>Somente media (*3) Sim</p><p>Área do campo 1 Sim Sim</p><p>Área do campo 2 Sim Sim</p><p>Área do campo 3 Não Sim</p><p>Produtividade Sim Sim</p><p>Hora Produtiva Sim Não</p><p>Sensor de velocidade GPS Integrado Sensor externo (*4)</p><p>Alarme de excesso de velocidade Sim Sim</p><p>Gerenciamento da velocidade de</p><p>plantio</p><p>Sim Não</p><p>*3 – Exibição apenas da media, porem o MPA2500 registra o numero de sementes plantadas por distancia,</p><p>permitindo uma analise mais complexa, com possibilidade de mapa de produtividade e plantio no futuro.</p><p>*4 – Requer calibração e menor precisão.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015122</p><p>Monitor MPA 2500</p><p>Falha causada no plantio sem</p><p>monitoramento</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015123</p><p>Monitor MPA 2500</p><p>Diferença de desenvolvimento</p><p>entre a planta de uma linha e</p><p>outra replantada.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015124</p><p>Monitor MPA 2500</p><p>Semente caindo em</p><p>duplicidade: Aumento</p><p>de População por metro.</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015125</p><p>Semente caindo onde</p><p>não deve, Aumento de</p><p>População por metro.</p><p>Monitor MPA 2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015126</p><p>Monitor MPA 2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015127</p><p>Sem Monitor MPA 2500 só tem</p><p>uma solução!!!</p><p>Monitor de Plantio MPA2500</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015128</p><p>Calculo de Retorno de investimento</p><p>Plantio de Milho</p><p>Espaçamento entre linhas de 50 cm</p><p>Para que uma linha atinja 1 Há são 20.000 metros lineares</p><p>Se perdemos 1 semente a cada 5 metros teremos o seguinte:</p><p>20.000 / 5 = 4.000 pés de milho perdidos</p><p>Considerando 1 espiga de 200 gramas de grãos por pé de milho teremos:</p><p>4.000 x 0,2 = 800 kg de milho</p><p>800 / 60 = 13.33 sacas de milho por Há em uma linha</p><p>13.33 x R$ 15,00 = R$ 199,95</p><p>Então em 100 Há temos um benefícios de R$ 19.995,00</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015129</p><p>Ou seja......</p><p>Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015130</p><p>131Monitor Auteq MPA2500 - Fundamentos Técnicos | Junho 2015131</p>
