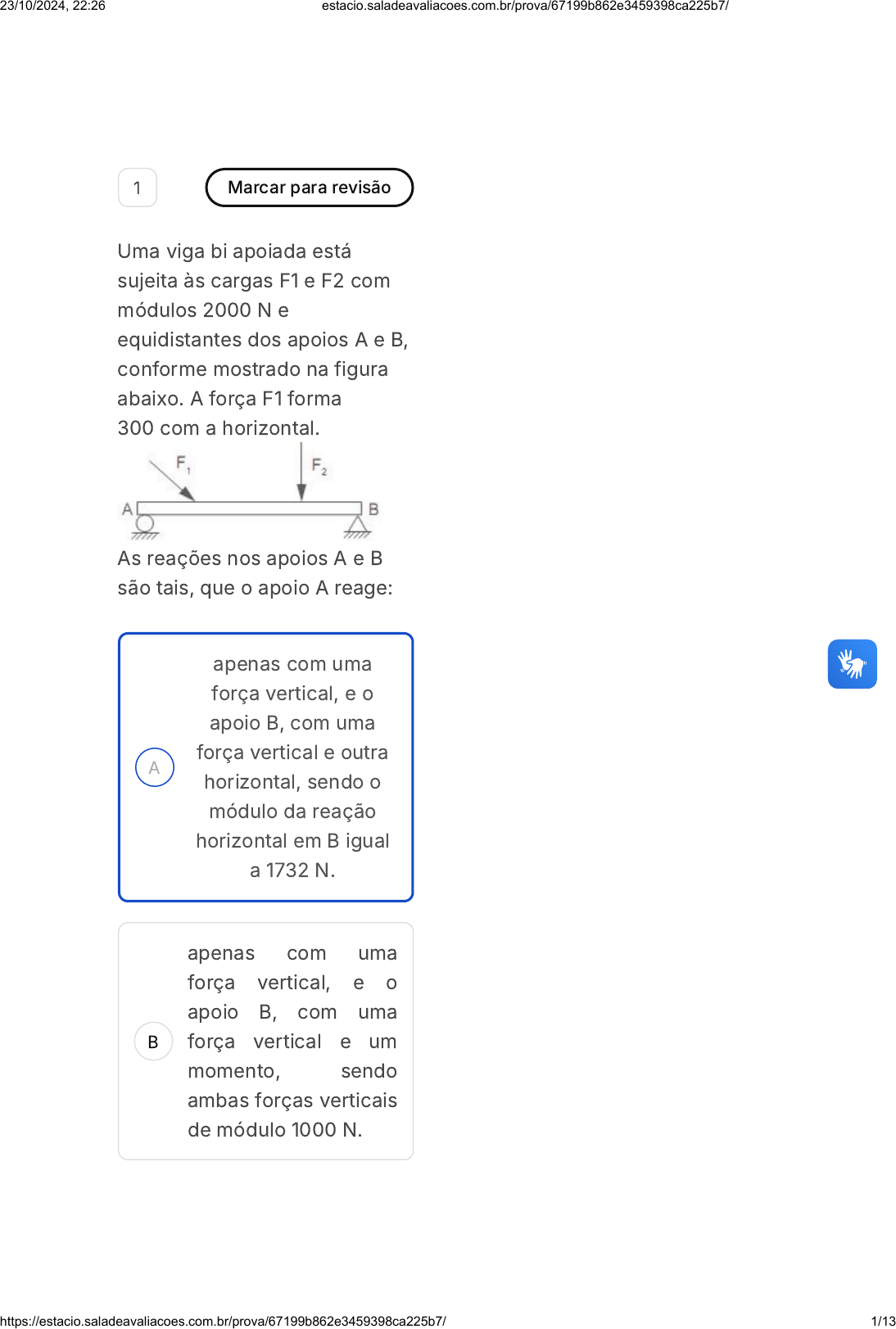

<p>A</p><p>B</p><p>1 Marcar para revisão</p><p>Uma viga bi apoiada está</p><p>sujeita às cargas F1 e F2 com</p><p>módulos 2000 N e</p><p>equidistantes dos apoios A e B,</p><p>conforme mostrado na figura</p><p>abaixo. A força F1 forma</p><p>300 com a horizontal.</p><p>As reações nos apoios A e B</p><p>são tais, que o apoio A reage:</p><p>apenas com uma</p><p>força vertical, e o</p><p>apoio B, com uma</p><p>força vertical e outra</p><p>horizontal, sendo o</p><p>módulo da reação</p><p>horizontal em B igual</p><p>a 1732 N.</p><p>apenas com uma</p><p>força vertical, e o</p><p>apoio B, com uma</p><p>força vertical e um</p><p>momento, sendo</p><p>ambas forças verticais</p><p>de módulo 1000 N.</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 1/13</p><p>C</p><p>D</p><p>E</p><p>com uma força</p><p>vertical e outra</p><p>horizontal, e o apoio</p><p>B, apenas com uma</p><p>força vertical sendo</p><p>ambas forças verticais</p><p>de módulo 750 N.</p><p>com uma força</p><p>vertical, e um</p><p>momento, e o apoio B,</p><p>apenas com uma</p><p>força vertical, sendo</p><p>ambas forças verticais</p><p>de módulo 1000 N.</p><p>com uma força</p><p>vertical e um</p><p>momento, e o apoio B,</p><p>apenas com um</p><p>momento, sendo</p><p>ambos momentos</p><p>com módulo 1732</p><p>N.m.</p><p>2 Marcar para revisão</p><p>A figura abaixo representa uma</p><p>empilhadeira com peso de</p><p>1.200 kgf, carregando uma</p><p>carga de 800 kgf. Assinale a</p><p>alternativa que apresenta o</p><p>valor mais aproximado da força</p><p>de reação em cada um dos</p><p>dois pneus dianteiros.</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 2/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>300kfg</p><p>630kfg</p><p>850kfg</p><p>1.200kfg</p><p>1.600kfg</p><p>3 Marcar para revisão</p><p>Na análise dos problemas de</p><p>estática, o desenho do DCL é</p><p>fundamental. Nesse desenho,</p><p>todos os apoios que estão na</p><p>estrutura devem ser</p><p>substituídos por forças e/ou</p><p>momentos, dependendo do</p><p>tipo de restrição que cada um</p><p>impõe (translação ou de</p><p>rotação). A seguir seguem</p><p>alguns vínculos comuns na</p><p>Engenharia. Nas opções</p><p>abaixo, marque aquela que</p><p>identifica corretamente um</p><p>vínculo de segundo gênero.</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 3/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>4 Marcar para revisão</p><p>Uma das fases para a</p><p>resolução de um problema de</p><p>equilíbrio estático é o desenho</p><p>do diagrama do corpo livre de</p><p>um corpo, em que as forças</p><p>ativas e reativas são indicadas.</p><p>Após essa fase, segue a fase</p><p>das equações do equilíbrio e,</p><p>por fim, a resolução</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 4/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>matemática do problema. As</p><p>figuras abaixo mostram</p><p>algumas estruturas e seus</p><p>diagramas do corpo livre.</p><p>Marque a opção em que o DCL</p><p>está completo.</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 5/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>5 Marcar para revisão</p><p>Uma marquise é uma estrutura</p><p>comum em edifícios que</p><p>consiste em uma pequena laje</p><p>apoiada em uma das</p><p>extremidades em uma estrutura</p><p>de suporte, geralmente o</p><p>próprio prédio, e na outra</p><p>extremidade livre.</p><p>Considerando que a marquise</p><p>está em equilíbrio, qual é o tipo</p><p>de apoio presente na</p><p>extremidade engastada?</p><p>Apoio fixo.</p><p>Apoio móvel.</p><p>Apoio simples.</p><p>Apoio duplo.</p><p>Apoio de terceiro</p><p>gênero.</p><p>6 Marcar para revisão</p><p>Uma das barras de uma</p><p>estrutura treliçada é submetida</p><p>apenas a uma carga axial. Um</p><p>ensaio de tração realizado em</p><p>um corpo de prova idêntico à</p><p>barra indicou seu rompimento a</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 6/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>uma carga de 2,4 kN.</p><p>Considerando a carga de</p><p>ruptura como referência, os</p><p>fatores de segurança da barra,</p><p>quando submetida a cargas de</p><p>1,2 kN e 1,5 kN, são,</p><p>respectivamente:</p><p>1,25 e 1,6</p><p>1,25 e 2,0</p><p>1,6 e 2,0</p><p>2,0 e 1,25</p><p>2,0 e 1,6</p><p>7 Marcar para revisão</p><p>A treliça metálica representada</p><p>na figura a seguir está</p><p>submetida ao carregamento</p><p>indicado:</p><p>Fonte: Autor</p><p>As letras maiúsculas</p><p>representam os encontros das</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 7/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>barras em nós rotulados.</p><p>Sabendo que as barras AB, CD,</p><p>AC e BD têm o mesmo</p><p>comprimento, assinale a</p><p>alternativa correta:</p><p>Não há reação de</p><p>apoio em D.</p><p>A barra BC está</p><p>tracionada.</p><p>Os esforços nas</p><p>barras AB e CD têm o</p><p>mesmo valor.</p><p>A reação vertical em</p><p>C é igual a 5t.</p><p>Nenhuma barra está</p><p>sujeita a esforço nulo.</p><p>8 Marcar para revisão</p><p>Em um projeto arquitetônico de</p><p>uma ponte suspensa, é</p><p>necessário analisar a estrutura</p><p>da treliça plana que compõe a</p><p>base da ponte. A treliça plana</p><p>da figura abaixo é empregada</p><p>numa obra de construção civil,</p><p>considerando   e</p><p>e   ,</p><p>marque a opção correta a</p><p>respeito das reações dos</p><p>apoios A e B, respectivamente.</p><p>a = 3m</p><p>P = 200kN Q = 400kN</p><p>00</p><p>hora</p><p>: 21</p><p>min</p><p>: 01</p><p>seg</p><p>Ocultar</p><p>Questão 10 de 10</p><p>Respondidas �10� Em branco �0�</p><p>Finalizar prova</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>SM1 Mecânica Dos Sólidos</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 8/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>200 kN;200 kN e 60</p><p>kN.</p><p>2000 kN e 600 kN;</p><p>2000 kN.</p><p>1000 kN;1000 kN e</p><p>300 kN.</p><p>4000 kN;4000 kN e</p><p>1200 kN.</p><p>2000 kN;2000 kN e</p><p>600 kN.</p><p>9 Marcar para revisão</p><p>Considere a estrutura de um</p><p>telhado em que uma de suas</p><p>vigas é uma treliça Pratt,</p><p>apresentada na figura a seguir:</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 9/13</p><p>Treliça Pratt isostática - Fonte:</p><p>Autor.</p><p>Além disso, a treliça é plana</p><p>isostática, apoiada sobre dois</p><p>vínculos e carregamento sobre</p><p>os seus nós.</p><p>Um estagiário possui uma</p><p>ferramenta computacional</p><p>capaz de resolver sistemas</p><p>lineares com até 22 equações</p><p>lineares e 22 incógnitas. Dessa</p><p>forma, decide determinar todas</p><p>as reações nos apoios e as</p><p>forças nas barras dessa treliça.</p><p>Antes de dar o input em seu</p><p>programa, ele isola cada um</p><p>dos "nós" e escreve as</p><p>equações do equilíbrio</p><p>translacional para os eixos x e</p><p>y, gerando as diversas</p><p>equações lineares.</p><p>Sobre a possibilidade de o</p><p>estagiário resolver ou não o</p><p>problema, assinale a alternativa</p><p>correta:</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 10/13</p><p>A</p><p>B</p><p>C</p><p>Não é possível utilizar</p><p>a ferramenta para a</p><p>resolução desse</p><p>problema, pois as</p><p>equações geradas a</p><p>partir do equilíbrio</p><p>translacional de cada</p><p>"nó" não são lineares.</p><p>Não é possível a</p><p>utilização do software</p><p>para resolver essa</p><p>treliça, pois, mesmo</p><p>que as equações</p><p>geradas sejam</p><p>lineares, a quantidade</p><p>�22) ultrapassa o</p><p>limite da ferramenta</p><p>disponível.</p><p>Não é possível a</p><p>utilização da</p><p>ferramenta que o</p><p>estagiário possui, pois</p><p>ela apresenta um</p><p>limite máximo de</p><p>equações para o</p><p>sistema. Para o caso</p><p>dessa treliça Pratt,</p><p>são 12 "nós", 21</p><p>barras e 3 reações de</p><p>apoios, somando um</p><p>total de 36 equações</p><p>lineares.</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 11/13</p><p>D</p><p>E</p><p>Não é possível a</p><p>utilização da</p><p>ferramenta disponível</p><p>por sua limitação na</p><p>quantidade de</p><p>equações lineares do</p><p>sistema que é capaz</p><p>de solucionar. No</p><p>caso apresentado,</p><p>são 24 equações</p><p>lineares provenientes</p><p>do equilíbrio</p><p>translacional dos 12</p><p>"nós".</p><p>É possível, pois são</p><p>geradas 12 equações</p><p>lineares a partir dos 12</p><p>"nós" da treliça</p><p>apresentada.</p><p>10 Marcar para revisão</p><p>No projeto de estruturas</p><p>metálicas, as treliças planas</p><p>são utilizadas</p><p>para garantir</p><p>resistência e estabilidade às</p><p>estruturas. Entre os tipos de</p><p>treliça plana abaixo, qual deles</p><p>é caracterizado por ter barras</p><p>diagonais inclinadas</p><p>alternadamente para cima e</p><p>para baixo?</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 12/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Treliça Warren.</p><p>Treliça Howe.</p><p>Treliça Pratt.</p><p>Treliça Kiewitt.</p><p>Treliça Poligonal.</p><p>23/10/2024, 22:26 estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/</p><p>https://estacio.saladeavaliacoes.com.br/prova/67199b862e3459398ca225b7/ 13/13</p>
