Elementos de Máquinas Atividade - 4

Prévia do material em texto

22/08/2023, 20:18 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4

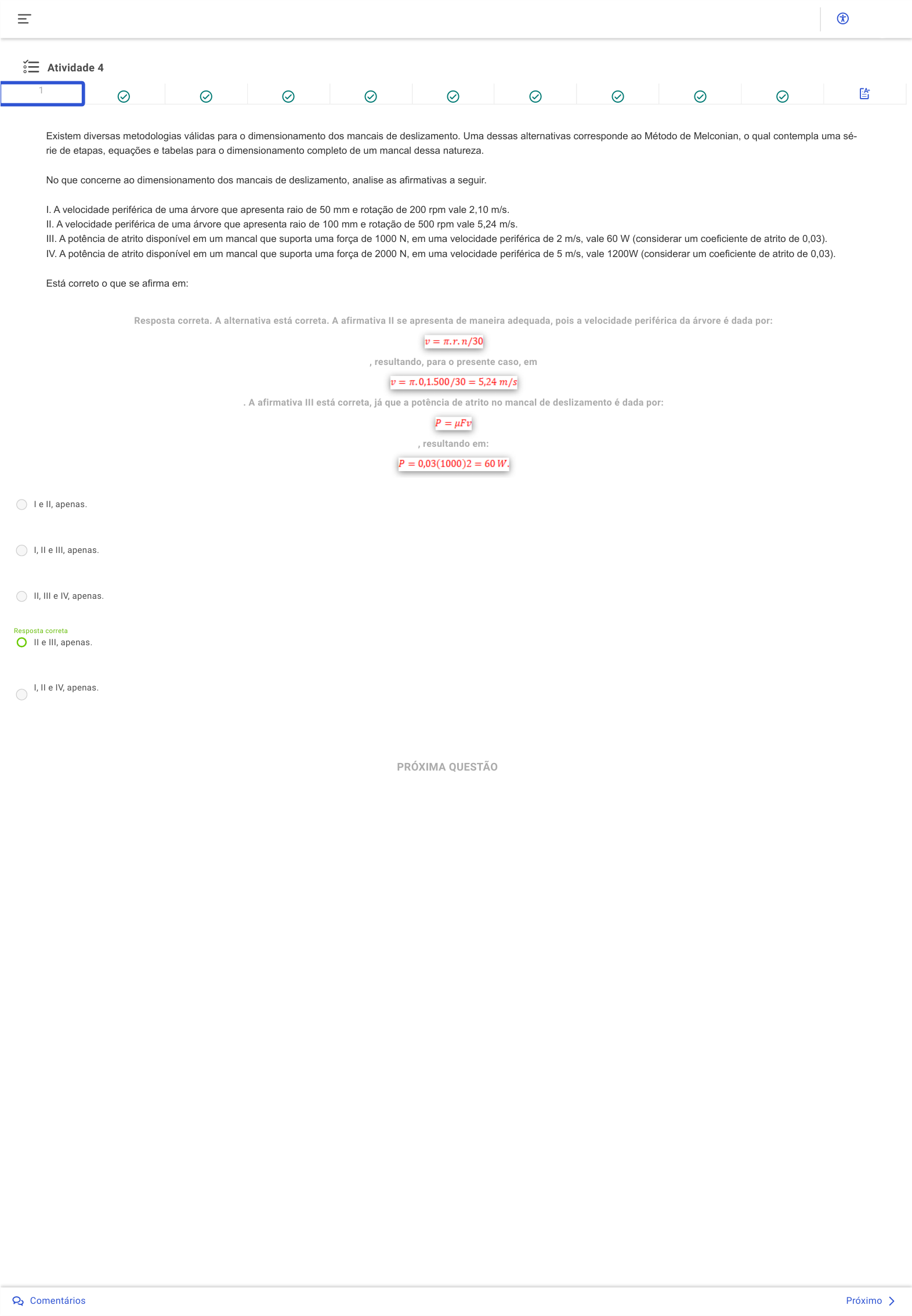

Existem diversas metodologias válidas para o dimensionamento dos mancais de deslizamento. Uma dessas alternativas corresponde ao Método de Melconian, o qual contempla uma sé-
rie de etapas, equações e tabelas para o dimensionamento completo de um mancal dessa natureza.

No que concerne ao dimensionamento dos mancais de deslizamento, analise as afirmativas a seguir.

I. A velocidade periférica de uma árvore que apresenta raio de 50 mm e rotação de 200 rpm vale 2,10 m/s.
II. A velocidade periférica de uma árvore que apresenta raio de 100 mm e rotação de 500 rpm vale 5,24 m/s.
III. A potência de atrito disponível em um mancal que suporta uma força de 1000 N, em uma velocidade periférica de 2 m/s, vale 60 W (considerar um coeficiente de atrito de 0,03).
IV. A potência de atrito disponível em um mancal que suporta uma força de 2000 N, em uma velocidade periférica de 5 m/s, vale 1200W (considerar um coeficiente de atrito de 0,03).

Está correto o que se afirma em:
Resposta correta. A alternativa está correta. A afirmativa II se apresenta de maneira adequada, pois a velocidade periférica da árvore é dada por:
, resultando, para o presente caso, em
. A afirmativa III está correta, já que a potência de atrito no mancal de deslizamento é dada por:
, resultando em:
I e II, apenas.
I, II e III, apenas.
II, III e IV, apenas.
II e III, apenas.
Resposta correta
I, II e IV, apenas.

 PRÓXIMA QUESTÃO
Próximo 
1
         

 Comentários
22/08/2023, 20:18 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Elementos de apoio, como buchas, guias e mancais, são componentes utilizados em aplicações práticas que exigem a redução de atrito entre elementos dotados de movimento de rota-
ção. No caso dos mancais, os quais podem ser classificados como de rolamento ou deslizamento, existe a função adicional de apoiar eixos.

A respeito das características dos mancais de rolamento, analise as afirmativas, a seguir, e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os mancais de rolamento apresentam uma baixa exigência à lubrificação.
II. ( ) Os mancais de rolamento possibilitam a não existência de desgaste no eixo.
III. ( ) Os mancais de rolamento não possibilitam uma intercambiabilidade favorável.
IV. ( ) Os mancais de rolamento não permitem cargas tão elevadas, assim como ocorre com os mancais de deslizamento.

Assinale a alternativa que apresenta a sequência correta.
Resposta correta. A alternativa está correta. Dentre as principais características e vantagens dos mancais de rolamento, destaca-se a baixa exigência de lubrificação (dado que os rolamentos já
são disponibilizados com lubrificante), e a não existência de desgaste do eixo, dada a condição de não haver contato direto entre as partes. Comparativamente, ainda, os mancais de
deslizamento são muito superiores no contexto de cargas elevadas.
F, V, F, F.
F, V, F, V.
V, F, V, V.
V, V, F, F.
V, V, F, V.
Resposta correta
 PRÓXIMA QUESTÃO
Próximo 

2
        

 Comentários
22/08/2023, 20:18 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Assim como ocorre com a totalidade dos dispositivos e componentes mecânicos, os mancais de rolamentos apresentam problemas decorrentes do fenômeno da fadiga, desgastes e fa-
lhas mecânicas, vindo a apresentar condição de colapso como resultado dessas situações.

Com base no exposto, analise as asserções, a seguir, e a relação proposta entre elas.

I. O desgaste nos rolamentos decorre, dentre outros fatores, da deficiência na lubrificação e da presença de partículas abrasivas na carreira dos corpos rolantes.
Pois:
II. Os problemas de corrosão e a patinação (giro em falso) afetam apenas problemas de fadiga nesses dispositivos.

A seguir, assinale a alternativa correta.
Resposta correta. A alternativa está correta. A asserção I é uma proposição verdadeira, pois o problema do desgaste nos rolamentos decorre a partir da corrosão, deficiência na lubrificação,
presença de partículas abrasivas e patinação (giro em falso).
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições falsas.


A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
Resposta correta
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
 PRÓXIMA QUESTÃO
Próximo 
 
3
       

 Comentários
22/08/2023, 20:19 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Os mancais de rolamentos - ou simplesmente rolamentos - são formados, basicamente, a partir de um anel interno, um anel externo, uma pista de elementos rolantes e um componente
para a sustentação desses elementos rolantes. Em alguns casos, existem os elementos de vedação correspondentes.

Com base no exposto, analise as asserções, a seguir, e a relação proposta entre elas.

I. Os rolamentos são classificados de acordo com o tipo de carga que suportam, ou seja, rolamentos para cargas axiais, rolamentos para cargas radiais e rolamentos para carregamentos
combinados.

Pois:

II. O tipo de corpo rolante (esferas, rolos e agulhas) restringe a aplicação do tipo de carregamento a ser considerado sobre o rolamento.

A seguir, assinale a alternativa correta.
Resposta correta. A alternativa está correta. A asserção I é uma proposição verdadeira, pois uma das principais características e vantagens dos rolamentos é poder utilizá-los em qualquer
situação ou tipo de carregamento, não havendo, assim, qualquer restrição para cargas radiais, axiais ou, até mesmo, cargas combinadas.
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
Resposta correta
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições falsas.


 PRÓXIMA QUESTÃO
Próximo 
  
4
      

 Comentários
22/08/2023, 20:19 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
A principal função dos elementos de apoio é reduzir o atrito entre elementos dotados de movimento de rotação. Além das buchas e guias, existem os mancais, os quais apresentam a fun-
ção de apoiar eixos, podendo ser classificados em mancais de rolamento e mancais de deslizamento.

Sobre os elementos de apoio do tipo mancal, especificamente quanto aos mancais de deslizamento, analise as afirmativas a seguir.

I. Os mancais de deslizamento apresentam uma bucha cravada em um suporte fixo.
II. Os mancais de deslizamento são utilizados, normalmente, em máquinas pesadas.
III. A lubrificação não apresenta qualquer influência no uso e aplicação dos mancais de deslizamento.
IV. Os mancais de deslizamento são utilizados, normalmente, em equipamentos que trabalham em baixas rotações.

Está correto o que se afirma em:
Resposta correta. A alternativa está correta, pois,dentre as características e aplicações dos mancais de deslizamento, destaca-se o uso em equipamentos pesados e que venham a trabalhar em
rotações reduzidas. A configuração de um mancal de deslizamento contempla uma bucha e um suporte fixo.
I, II e III, apenas.
I e II, apenas.
II, III e IV, apenas.
II e III, apenas.
I, II e IV, apenas.

Resposta correta
 PRÓXIMA QUESTÃO
Próximo 
   
5
     

 Comentários
22/08/2023, 20:19 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Segundo a metodologia ou método de Melconian, com validade para o dimensionamento dos mancais de deslizamento, torna-se necessário calcular a vazão de óleo necessária para o
correspondente funcionamento de determinado mancal dessa natureza. Tal vazão depende das dimensões do mancal (diâmetro e largura) e do coeficiente de atrito, além de um chamado
coeficiente de aquecimento.

A respeito do cálculo da vazão de óleo necessária para um mancal de deslizamento de diâmetro 100 mm e largura 100 mm, coeficiente de atrito 0,03 e coeficiente de aquecimento de 6,
analise as afirmativas, a seguir, e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A vazão necessária para o referido mancal, supondo que ele trabalhe em uma rotação de 1000 rpm, vale 260416,6 mm3/s.
II. ( ) A vazão necessária para o referido mancal, supondo que ele trabalhe em uma rotação de 500 rpm, vale 130208,3 mm3/s.
III. ( ) A vazão necessária para o referido mancal não pode ser determinada no presente caso, visto não haver informações acerca da temperatura do óleo.
IV. ( ) A vazão necessária para o referido mancal é independente da rotação a qual ele venha a ser submetido.

Assinale a alternativa que apresenta a sequência correta.
Resposta correta.  A alternativa está correta. A afirmativa I é verdadeira, pois a vazão de óleo necessária para um mancal de deslizamento é dada por:
, resultando, para o presente caso, em:
.  A afirmativa II é verdadeira, já que a vazão de óleo necessária para um mancal de deslizamento é dada por:
, resultando, para o presente caso, em:
.
V, V, F, V.
V, F, V, V.
F, V, F, V.
F, V, F, F.
V, V, F, F.
Resposta correta
 PRÓXIMA QUESTÃO
Próximo 
    
6
    

 Comentários
22/08/2023, 20:19 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Os mancais de deslizamento são formados por uma parte externa, designada como mancal, e uma parte interna, designada como bucha de deslizamento. Ainda, existe entre essas duas
partes uma camada (película) de lubrificante responsável pelo adequado funcionamento do dispositivo.

Em relação ao exposto, assinale a alternativa que apresenta a afirmativa correta sobre os tipos de lubrificação dos mancais de deslizamento.
Resposta correta. A alternativa está correta, pois a lubrificação hidrodinâmica, também conhecida como lubrificação de filme completo, tem por característica principal a completa separação
entre todos os pontos pertencentes às partes móveis e imóveis do mancal de deslizamento.
A lubrificação hidrodinâmica apresenta necessidade quanto à introdução do lubrificante no mancal sob pressão.
A lubrificação marginal apresenta uma película completa de lubrificante, a qual é responsável pela separação das partes móveis e imóveis do mancal.
A lubrificação de película mista exige a introdução do fluído no mancal de forma manual ou por gotejamento.
A lubrificação hidrodinâmica e a lubrificação marginal são equivalentes, não apresentando, assim, qualquer diferença significativa entre elas.
A lubrificação hidrodinâmica apresenta uma película completa de lubrificante, a qual é responsável pela separação das partes móveis e imóveis do mancal.
Resposta correta
 PRÓXIMA QUESTÃO
Próximo 
     
7
   

 Comentários
22/08/2023, 20:19 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Os rolamentos são classificados em função do tipo de carga suportada, bem como a partir dos tipos dos corpos rolantes considerados. Nessas circunstâncias, pode-se encontrar, junto
aos fornecedores, rolamentos de uma carreira de esferas, rolamentos autocompensadores de esferas, rolamentos de contato angular, rolamentos de rolos, entre outros diversos tipos dis-
poníveis.

A respeito dos tipos dos rolamentos disponíveis comercialmente, analise as afirmativas, a seguir, e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os rolamentos de contato angular suportam cargas axiais de ambos os lados.
II. ( ) Os rolamentos de agulhas correspondem a rolamentos de rolos cilíndricos com cilindros de pequena dimensão.
III. ( ) Os rolamentos de rolos cilíndricos suportam cargas axiais de grande intensidade.
IV. ( ) Os rolamentos de esferas de fileira única são utilizados em aplicações que requerem um espaço radial bastante reduzido.

Assinale a alternativa que apresenta a sequência correta.
Resposta correta. A alternativa está correta. A afirmativa II é verdadeira, pois os rolamentos de agulhas são confeccionados a partir de rolos cilíndricos que apresentam dimensões bastante
reduzidas. A aplicação é válida para dispositivos que exigem ou necessitam de um reduzido espaço na direção radial.
V, F, V, V.

F, V, F, V.
V, V, F, V.
V, V, F, F.
F, V, F, F.
Resposta correta
 PRÓXIMA QUESTÃO
Próximo 
      
8
  

 Comentários
22/08/2023, 20:20 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Dispositivos mecânicos em condição de movimento necessitam sempre de uma lubrificação adequada objetivando, principalmente, evitar o contato entre as partes metálicas, como tam-
bém reduzir o atrito e, por consequência, o desgaste entre as partes envolvidas.

No que tange ao exposto, assinale a alternativa que apresenta a afirmativa correta sobre a lubrificação nos mancais de rolamentos.
Resposta correta. A alternativa está correta, pois a lubrificação em mancais de rolamentos tem por funções principais dissipar o calor, eliminar contaminantes e umidade, proteger contra
corrosão e criar uma película de baixa fricção.
Os rolamentos devem ser lubrificados, exclusivamente, com graxas.
Diferentemente dos mancais de deslizamento, os rolamentos não necessitam de qualquer tipo de lubrificação.
Os rolamentos devem ser lubrificados, exclusivamente, com óleos minerais.
Os rolamentos não apresentam problemas de contaminantes e umidade.
Uma das principais funções da lubrificação em rolamentos é fornecer proteção contra corrosão das partes do rolamento.
Resposta correta
 PRÓXIMA QUESTÃO
Próximo 
       
9
 

 Comentários
22/08/2023, 20:20 Anhembi Morumbi DL
https://student.ulife.com.br/ContentPlayer/Index?lc=Lti%2bTbPvlf%2btYd%2fB3pls%2bA%3d%3d&l=JjSrzd5GLewjAjcA1o5cYg%3d%3d&cd=EcMwdevjawdkwzvctHXq9w%3d%3d&sl=46G95TV6h3Kd8jYlhd%2b6Bw… 1/1
Atividade 4
Os elementos de apoio são extremamente importantes em diversas aplicações da engenharia. A principal função é reduzir o atrito entre elementos dotados de movimento de rotação. Po-
dem, ainda, ser divididos em 4 grupos distintos: buchas, guias, mancais de deslizamento e de rolamento.

A partir do exposto, assinale a alternativa que apresenta a afirmativa correta sobre a utilização das buchas.
Resposta correta. A alternativa está correta, pois existem buchas disponíveis e destinadas a suportar fricção radial (designadas como buchas radiais), ou seja, esforços radiais,assim como
buchas destinadas a suportar fricção axial (designadas como buchas axiais), isto é, esforços axiais.
As buchas permitem suportar apenas esforços axiais.
As buchas apresentam, exclusivamente, formato cônico.
As buchas permitem suportar esforços radiais e axiais.
Resposta correta
As buchas permitem suportar apenas esforços radiais.
As buchas apresentam, exclusivamente, formato cilíndrico.

Próximo 
        
10 

 Comentários
