INSTALAÇÕES ELÉTRICAS PREDIAIS
Prof. MSc. Eduardo da Silva





ORIENTAÇÕES PARA O TRABALHO DE ATIVIDADE PRÁTICA
Olá alunos, este documento servirá para auxiliá-los na elaboração do trabalho
de atividade prática da disciplina de Instalações Elétricas Prediais.
1. OBJETIVO
A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina,

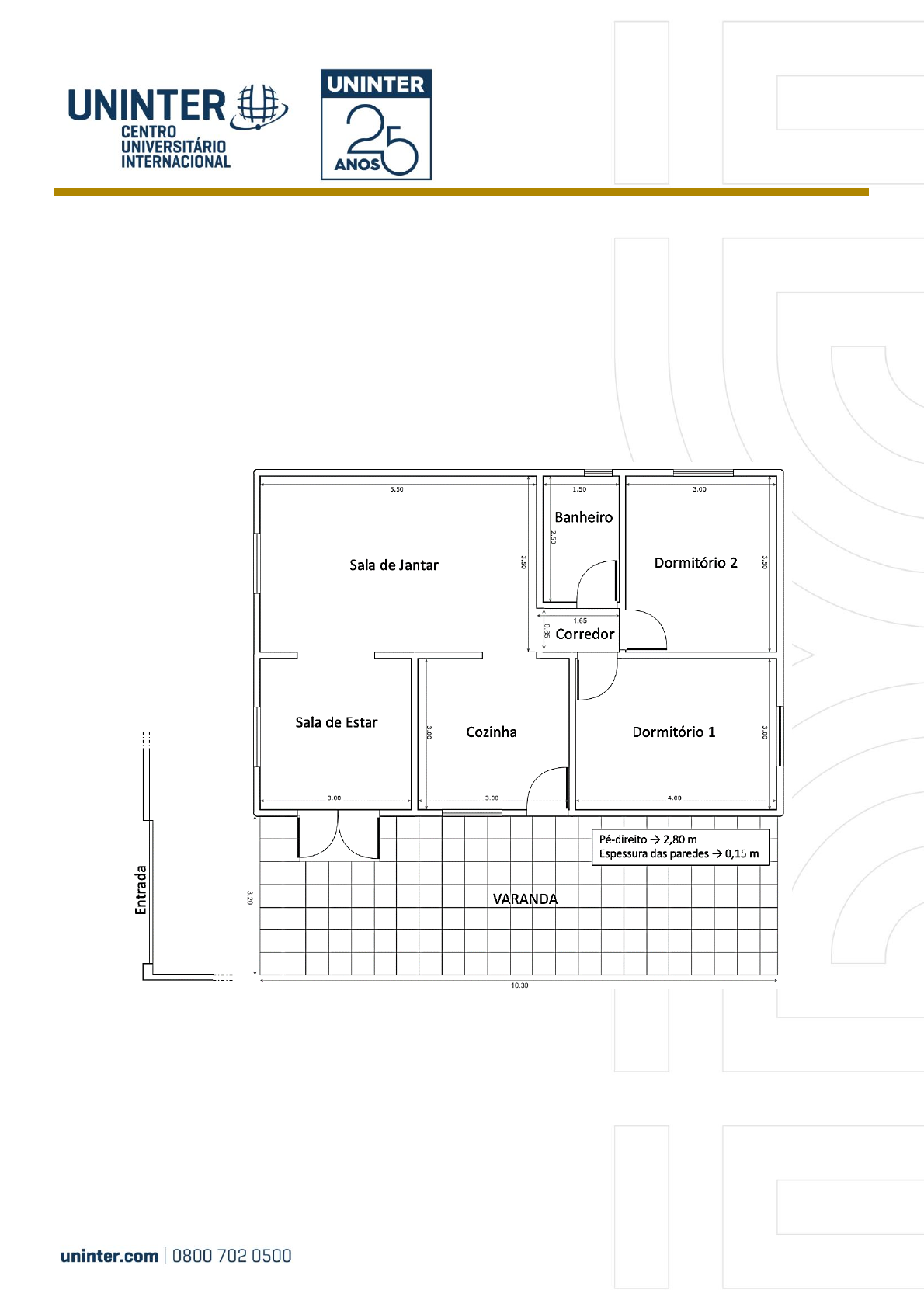

ao elaborar um projeto de instalações elétricas para a residência representada abaixo.




INSTALAÇÕES ELÉTRICAS PREDIAIS
Prof. MSc. Eduardo da Silva






2. PROCEDIMENTOS
Esse trabalho será feito inteiramente no AVA Univirtus. Você deverá acessar a
aba de avaliações, iniciar a “Prova Atividade Prática” e responder às questões
solicitadas.
O projeto está dividido em 3 partes principais e suas respectivas subdivisões, conforme
a seguir:
• PREVISÃO DE CARGAS
o Cálculos de área e perímetro dos ambientes;
o Cargas de iluminação;
o Tomadas de uso geral (TUG).

• DIMENSIONAMENTO DOS CONDUTORES
o Determinação da corrente de projeto (IB);
o Escolha do condutor de acordo com o critério da capacidade de
condução;
o Aplicação de critério da seção mínima;
o Aplicação do critério da queda de tensão.

• DIMENSIONAMENTO DOS DISJUNTORES
o Determinação da corrente nominal do disjuntor (IN).

3. RECOMENDAÇÕES
Essa atividade requer um certo tempo para ser feita e é fundamental que você
não deixe para iniciá-la próximo do final do prazo. Você deverá realizar essa atividade
acompanhado de um bloco de notas, no qual fará os cálculos necessários e registrar os
valores que serão utilizados ao longo do trabalho.
Será possível abrir a atividade quantas vezes for necessário dentro do prazo
determinado para a entrega. Note que você terá 2 tentativas para realizar a entrega,
visto que a 2ª tentativa é prevista para poder corrigir algum erro de preenchimento.
Não deixe para a última hora, qualquer dúvida procure ajuda no canal de tutorias.
