1
Curso: Engenharia Mecânica
Disciplina: Projeto de máquinas
Professor: Edir Alves
https://www.youtube.com/watch?v=2hOTBblomCY V
https://www.youtube.com/watch?v=h-b6l63kba4 =-

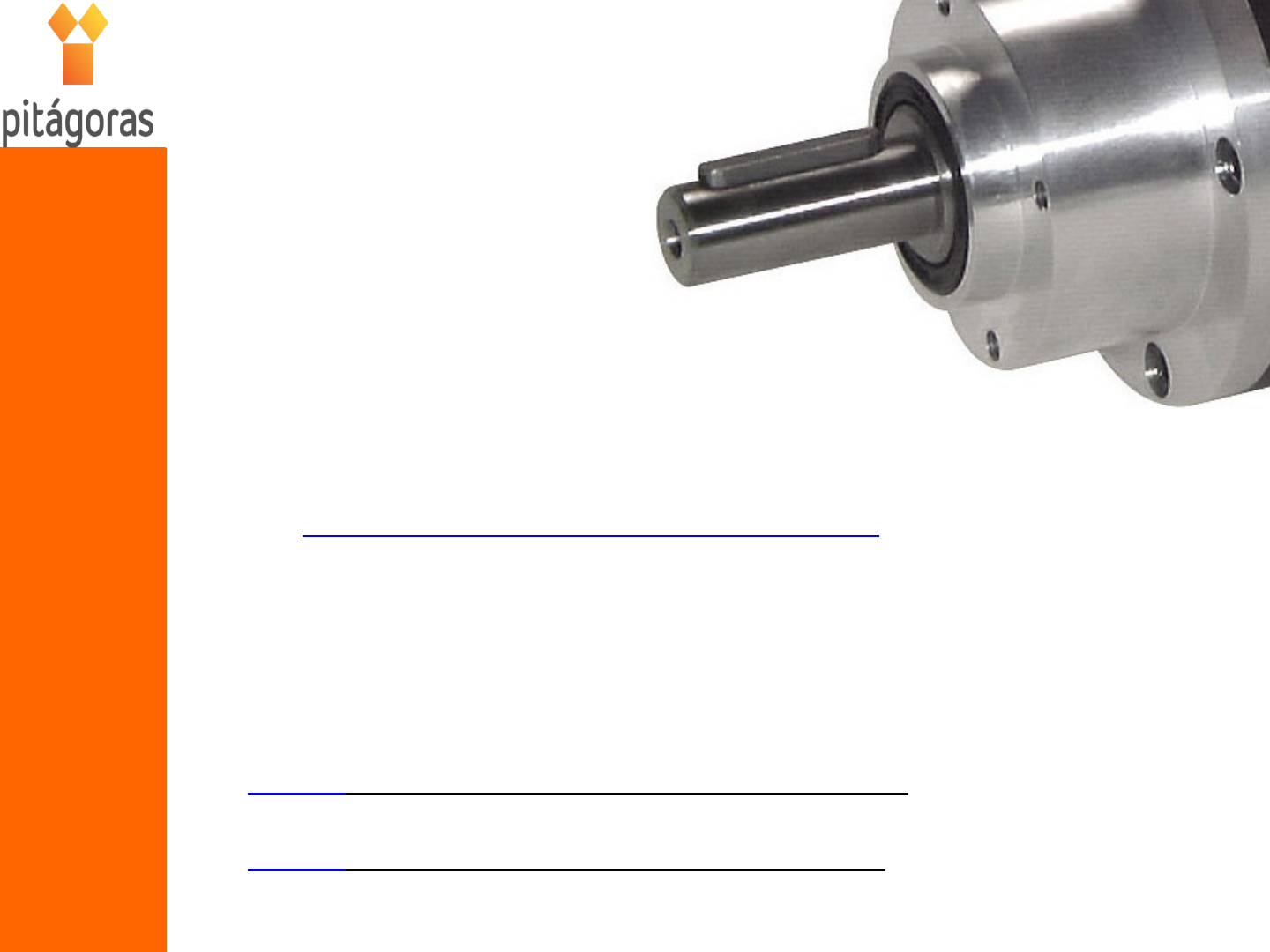

 CHAVETAS
https://www.youtube.com/watch?v=6g-8AK6PgDY
1
2
SEJAM TODOS BEM VIMDOS!
 PROJETO DE MÁQUINAS

2
3
Sumário
Elementos de Máquinas
2. Chavetas
	2.1. Introdução
	2.2. Classificação
 2.3 Fatores Importantes
3
4
1. Elementos de Máquinas
Trata de diversos componentes mecânicos empregados em máquinas e equipamentos, sendo que de acordo com as suas funções ou aplicações, podem ser denominados de elementos de fixação, apoio, transmissão, acoplamentos, vedação, flexíveis, etc.
4
5
2. Chavetas
5
6
2.1. Introdução
É um elemento mecânico fabricado em aço. Sua forma, em geral, é retangular ou semicircular.
A chaveta se interpõe numa cavidade de um eixo e de uma peça.
A chaveta tem por finalidade ligar dois elementos mecânicos.
6
7
2.2. Classificação
 Chavetas longitudinais: São colocadas na extensão do eixo para unir roldanas, rodas, volantes etc. Podem ser com ou sem cabeça e são de montagem e desmontagem fácil.
Sua inclinação é de 1:100 e suas medidas principais são definidas quanto a:
· altura (h);
· comprimento (L);
· largura (b).
As chavetas longitudinais podem ser de diversos tipos: encaixada, meia-cana, plana, embutida e tangencial.
7
8
2.2. Classificação

· altura (h);
· comprimento (L);
· largura (b).
8
9
2.2. Classificação
Chaveta meia-cana: Sua base é côncava (com o mesmo raio do eixo). Desta forma, quando o esforço no elemento conduzido for muito grande, a chaveta desliza sobre a árvore.
Vantagem: Não é necessário rasgo na árvore, pois a chaveta transmite o movimento por efeito do atrito.
9
10

Chavetas encaixadas: São muito usadas. Sua forma corresponde à do tipo mais simples de chaveta de cunha. Para possibilitar seu emprego, o rasgo do eixo é sempre mais comprido.
2.2. Classificação
10
11
Chaveta de disco ou meia-lua: é uma variante da chaveta paralela. Recebe esse nome porque sua forma corresponde a um segmento circular.
Vantagem: É comumente empregada em eixos cônicos por facilitar a montagem e se adaptar à conicidade do fundo do rasgo do elemento externo.
2.2. Classificação
11
12
2.3. Caso
12
13
2.3. Caso
13
14
2.3. Caso
14
15
2.3. Caso
15
16
2.3. Caso
16
17
2.3. Caso
17
18
2.3.
18
19
2.3. Caso
19
20
2.3. Caso
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
2.3. Cálculos
Pag. 316
https://www.translatorscafe.com/unit-converter/pt-PT/pressure/6-20/megapascal-newton/milimetro%C2%B2/
34
35
2.3. Cálculos
35
36
2.3. Cálculos
Ft= Força tangencial
36
37
2.3. Cálculos
37
38
2.3. Cálculos
38
39
2.3. Cálculos
Um eixo árvore de um redutor encontra-se unido a uma engrenagem através de uma chaveta e o sistema transmite uma P= 6 KW com uma rotação de 1800 rpm. O diâmetro do eixo é de 40 mm.
Chaveta de acordo com a norma ABNT 1050 com as seguintes dimensões: b=12 mm
H= 8 mm t1= 5 mm.
Considerar: Tensão admissível ao cisalhamento 60 N/mm²
 Para pressão de contato 100 N/mm²
Qual deverá ser o comprimento da chaveta? (Esmagamento e cisalhamento)
39
40
2.3. Cálculos
40
41
2.3. Cálculos
Considerar: Tensão admissível ao cisalhamento 60 N/mm²
 Para pressão de contato 100 N/mm²
CISALHAMENTO
ESMAGAMENTO
41
42
2.3. Cálculos
Um eixo árvore de um redutor encontra-se unido a uma engrenagem através de uma chaveta e o sistema transmite uma P= 6 KW com uma rotação de 1800 rpm. O diâmetro do eixo é de 40 mm.
Chaveta de acordo com a norma ABNT 1050 com as seguintes dimensões:
b=12 mm H= 6 mm t1= 5 mm.
Considerar: Tensão admissível ao cisalhamento 60 N/mm²
 Para pressão de contato 100 N/mm²
42
43
2.3. Cálculos
43
44
2.3. Cálculos
2 Hz = 120 rpm
CV . 735,5 = W
70 . 735,5= 51585 W
44
45
2.3. Cálculos
 Acis= b x lc Aesm= le (h-t1)
45
46
2.3. Cálculos
Tensão admissível ao cisalhamento = 60 MPa
46
47
2.3. Cálculos
47
48
2.3. Cálculos
Um eixo árvore de um redutor encontra-se unido a uma engrenagem através de uma chaveta e o sistema transmite uma P= 11032, 5 W com uma rotação de 480 rpm. O diâmetro do eixo é de 48 mm. 8 Hz
Determinar o comprimento mínimo da chaveta. Material st 60.
b= 14 mm
h= 9 mm
t1= 5,5 mm
b) Ft= ?
c) Dimensionamento ao cisalhamento
d) Dimensionamento à pressão de contato (esmagamento)
48
49
2.3. Cálculos
Uma bomba centrífuga de massa de papel com eixo do engaste do rotor de 2,5” chavetado possui uma rotação de 1800 rpm.
O projeto da bomba é para uma potência de 120 CV. = > 88260 W
Determinar o comprimento mínimo da chaveta. Material st 60. diam, 63,5
b= 30 mm
h= 18 mm
t1= 11 mm
a) Mt=? b)
QUAL O COMPRIMENTO DA CHAVETA PARA RESISTIR O ESMAGAMENTO?
49
50
2.3. Cálculos
Uma bomba centrífuga de massa de papel com eixo do engaste do rotor de 2,5” chavetado possui uma rotação de 3600 rpm.
O projeto da bomba é para uma potência de 220 CV. = > 161810 w
Determinar o comprimento mínimo da chaveta. Material st 60. diam: 63,5 mm
b= 30 mm
h= 18 mm
t1= 11 mm
a) Mt=? b)
QUAL O COMPRIMENTO DA CHAVETA PARA RESISTIR O ESMAGAMENTO?
50
51
2.3. Cálculos
Um eixo árvore de um redutor encontra-se unido a uma engrenagem através de uma chaveta e o sistema transmite uma P= 21032, 5 W com uma rotação de 3600 rpm.
O diâmetro do eixo é de 96 mm.

Determinar o comprimento mínimo da chaveta. (cortante e esmagamento) Material st 60.
b= 28 mm
h= 18 mm
t1= 11 mm Mt= 55,82 N.m Ft= 1162,92 N Lc= 0,69 mm Le=1,66
51
52
2.3. Cálculos
Um eixo árvore de um agitador encontra-se unido a uma engrenagem através de uma chaveta e o sistema transmite uma P= 16000 W com uma rotação de 50Hz. O diâmetro do eixo é de 48 mm.
Determinar o comprimento mínimo da chaveta Esmagamento.
b= 14 mm h= 9 mm t1= 5,5 mm
a) Mt= 50,93 b) Ft= 2122,08 N
QUAL O COMPRIMENTO DA CHAVETA PARA RESISTIR O ESMAGAMENTO?
2, 52 mm. E 6,06 mm
52
53
2.3. Cálculos
Dimensionar a chaveta do eixo engastada em rotor de uma bomba diâmetro de 42 mm, o seu material é o ABNT 1050. A potência potência de 200 cv, girando com rotação de 1800 rpm. 200 cv => 147100 W
Suponha que o cubo do rotor tem 60 mm. O comprimento da chaveta atende?
Comprimento para cisalhamento: 51,6 mm
Comprimento para esmagamento: 124 mm
Projeto não atende...
53
54
2.3. Calculos
54
