1

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
1. VIGAS MISTAS
As vigas mistas aproveitam a existência da laje para aumentar sua capacidade resistente.
Para que isso ocorra é necessário que, entre outras questões, se absorva a tendência de
escorregamento entre a laje de concreto e o perfil metálico, devido à força cortante
horizontal originada pela flexão. Para evitar o escorregamento são utilizados elementos
metálicos, como pinos e perfis U, soldados na mesa superior do perfil metálico, mergulhados na
massa de concreto da laje. Esses elementos são denominados conectores. O conector formado
por pinos recebe o nome de “stud bolt”. Entretanto, não são todos os tipos de lajes que servem
para compor uma viga mista. As lajes mais usadas são:
− a maciça convencional;
− maciça com pré-laje;
− a do tipo “steel deck”.

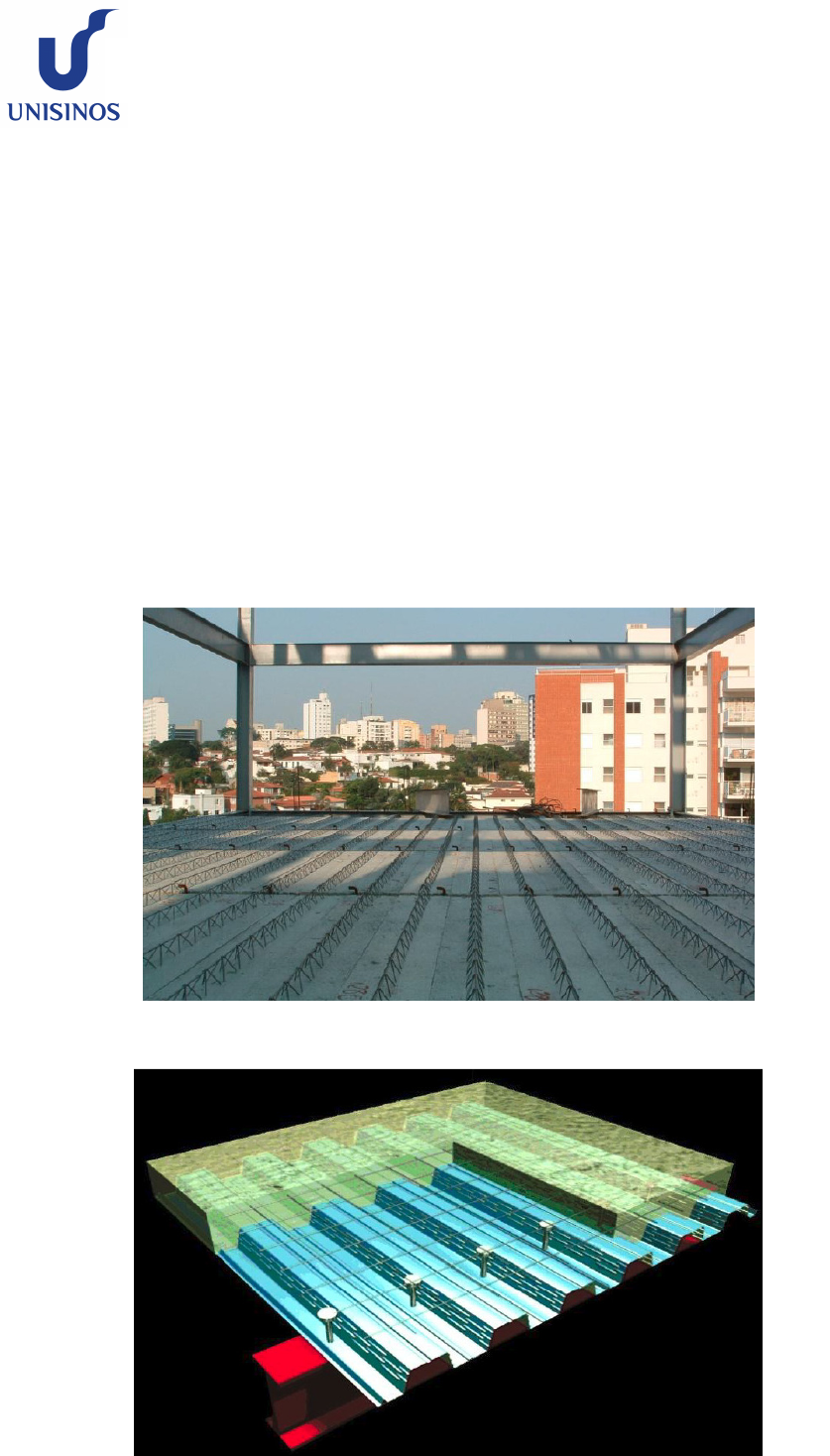

Figura 1- Pré-laje

Figura 2 – laje Steel Deck


2

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
Nesta aula trataremos de vigas mistas compostas por perfis I laminados ou soldados. As
vigas serão consideradas biapoiadas e de alma não esbelta. Usamos essas premissas tendo em
vista a utilização prática. Na grande maioria dos casos práticos, usa-se para vigas mistas, perfis
laminados, o que não impede que possam ser utilizados outros perfis e até mesmo treliças. Se
estiver interessado nesses casos particulares consulte a Norma.
As vigas mistas tornam-se bastante interessantes em soluções nervuradas, que são sempre
consideradas biapoiadas nas vigas principais.
É bom ressaltar que as vigas contínuas também podem ser consideradas mistas, e quem
estiver interessado nesta solução, recomenda-se, outra vez, consultar a Norma.
Figura 3 – Viga Contínua


É importante lembrar que uma viga é considerada não esbelta quando obedece à seguinte
relação:



3

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
1.1. INTERAÇÃO DA LAJE COM A VIGA
Em vigas de aço isoladas, o escorregamento na interface aço-concreto é permitido e
formam-se duas linhas neutras. A resistência da laje no plano de flexão da viga não é
considerada.
No caso de interação parcial, ocorre a formação de duas linhas neutras, porém com
escorregamento relativo inferior ao da viga isolada. E, por fim, no caso de interação total
considera-se que o deslocamento relativo na interface possa ser desprezado e assim
ocorre a formação de apenas uma linha neutra.
Figura 4 – Interação das lajes

Na interação parcial, o estado limite último que governa o dimensionamento está
relacionado ao colapso da conexão Na interação total, o estado limite último que
prevalece está relacionado ao esgotamento da resistência da seção mista à flexão.
1.2. CONSTRUÇÃO ESCORADA E NÃO ESCORADA
Um aspecto importante no dimensionamento de estruturas mistas é a verificação da
condição durante a construção, pois o concreto necessita de um período, para atingir a
sua resistência de projeto, e as solicitações impostas durante esta fase podem ser
diferentes da situação definitiva.
O peso próprio do concreto é normalmente substancial e, por isto, muitas vezes, a
dimensão necessária do perfil de uma viga mista pode ser determinada pela sua
capacidade de resistir isoladamente às solicitações durante a construção.
1.2.1. Construção escorada
− Todos os esforços serão resistidos pela seção mista;
− As deflexões também serão as da seção mista; portanto, menores que da
seção isolada;
− Não há necessidade de verificação na situação de construção.

4

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
Figura 5 – Construção escorada

1.2.2. Construção não escorada
− Durante a fase de construção, os perfis de aço das vigas mistas devem ser
dimensionados para resistir a todos os esforços;
− Após a cura do concreto, o carregamento acidental será resistido pela seção
mista, no entanto, ocorre uma sobreposição das tensões aplicadas antes e
depois da cura do concreto.
Figura 6 – Construção escorada




5

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
1.2.3. Estados limites últimos para Construção Escorada
Os estados limites últimos possíveis no sistema misto são devidos a atuação do
momento fletor e da força cortante. Porém, como a mesa superior do perfil de aço
encontra-se continuamente unida à laje pelos conectores, não pode ocorrer a flambagem
lateral com torção (FLT).
Além disso, mesmo que a mesa superior esteja comprimida, sua flambagem local
(FLM) não representa uma estado-limite último. Portanto, nas vigas mistas biapoiadas, o
estado limite último para momento fletor está associado apenas à flambagem local da
alma (FLA).
1.2.4. Estados limites últimos para Construção não Escorada
As vigas de aço devem possuir resistência para suportar todas as ações que
aparecem antes da cura. Devem ser verificados os estados limites de FLT, FLM e FLA.
 “Geralmente, nas vigas internas, as formas proporcionam contenção lateral
contínua, mas nas vigas de extremidade, devem ser tomados cuidados especiais como,
por exemplo, fixá-las à forma ou à viga adjacente” (Castro e Silva e Fakury, apostila
UFMG).
 “A viga de aço é calculada assumindo-se que esteja lateralmente travada pela
fôrma, se esta possuir rigidez suficiente e estiver adequadamente ligada a ela, como é o
caso de fôrmas de aço de nervuras transversais ao eixo da viga”, (Queiroz, 2001).
1.3. LARGURA EFETIVA
O primeiro passo é verificar quanto da laje colabora com a seção mista, o que é
denominado largura efetiva. Usa-se como largura efetiva o menor dos seguintes valores:

 8

6

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
1.4. CONECTORES DE CISALHAMENTO
A grande vantagem da construção mista está associada a uma solidarização eficaz
entre o aço e o concreto. Essa conexão mecânica, a qual possibilita que uma
transferência de esforços de cisalhamento entre os dois materiais aconteça, confere a
esse tipo de construção um comportamento singular.
O cisalhamento horizontal na interface concreto-aço, qn, deve ser adequadamente
dimensionado de forma a garantir uma compatibilidade de deformações e gerar uma ação
mista, conforme Figura 7.
Figura 7 – Cisalhamento conectores

A distribuição das tensões cisalhantes em uma viga biapoiada é próxima ao modelo
de força cortante para este tipo de viga. Isto é, esforço máximo nos apoios variando
lineramente e esforço nulo no meio do vão. Com a capacidade de deformação dos
conectores flexíveis antes da ruptura é possível considerar uma redistribuição das
tensões do conector mais solicitado (próximo ao apoio) ao menos solicitado (no meio do
vão). Pode-se então projetar o conector e seu espaçamento constantes ao longo do vão.
Figura 8 – Deformação dos conectores




7

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
Existem vários modelos de conectores, sendo o mais comum o tipo pino com cabeça
“stud bolt”.
Figura 9 – Tipos de conectores

Figura 10 – Tipos e resistências



8

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
Para os conectores a Norma recomenda comprimento mínimo de quatro vezes seu
diâmetro.
� = 4 ∙ Ø

1.4.1. Determinação da resistência dos conectores tipo stud bolt
(INTERAÇÃO COMPLETA)
A resistência de um conector QRd é dada pelo menor valor entre os valores abaixo:



Determinada a resistência de um conector, determina-se a soma dessa resistência em todo
trecho da viga e faz-se a seguinte verificação, considerando como já pressuposto a linha neutra
na laje e interação completa:



9

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
1.4.2. Determinação da resistência dos conectores tipo stud bolt
(INTERAÇÃO PARCIAL)
O grau de interação da viga mista de alma cheia, dado por
Fhd = menor valor entre: Aa.fyd e 0,85.fcd.b tc


1.4.3. Detalhes construtivos
A localização e espaçamento dos conectores deve seguir as seguintes recomendações:



Ø ≤ 2,5 ∙ ℎ�	(������	�	���ℎ�	������	�����	����	��	����	��	������)


10

PROJETO DE ESTRUTURA DE AÇO E MADEIRA
1.5. CALCULO DOMOMENTO FLETOR RESISTENTE
Primeiro passo é verificar se a interação é completa (ver 1.4.1). Não aprenderemos a
calcular com interação parcial, caso queira, ver a NBR 8800.
Segundo passo é verificar onde se encontra a linha neutra da seção:

1.5.1. Verificação da linha neutra na laje



11

PROJETO DE ESTRUTURA DE AÇO E MADEIRA

1.5.2. Verificação da linha neutra no perfil

então,




12

PROJETO DE ESTRUTURA DE AÇO E MADEIRA

1.6. CISALHAMENTO DA VIGA
O esforço cortante resistente de cálculo é definido conforme equações abaixo:

Onde:
 �
