MÉTODO DE ANÁLISE DA EFETIVIDADE - NTU

 O método de calculo de trocadores de calor que utiliza a media logarítmica de
temperaturas (LMDT) usualmente é utilizado quando os fluidos são conhecidos; as
temperaturas são especificadas ou quando podem ser facilmente determinadas pelo Balanço
de Energia. Entretanto, em inúmeras situações, o uso do método LMTD requer um
procedimento iterativo. Nestas situações, o uso de uma alternativa, chamada de método da
efetividade - NTU é desejável.
 Para definirmos a efetividade de um trocador de calor, devemos primeiro procurar
definir a máxima taxa de troca de calor para o trocador em estudo, chamada de qmax.
Naturalmente, o calor trocado, máximo ou o efetivo, é igual, pela primeira lei da
Termodinâmica, à variação de entalpia de qualquer um dos fluidos de trabalho (com a
devida consideração de sinal). Para líquidos, geralmente a variação de energia cinética mas
para gases, tal variação pode ser significante, especialmente para grandes vazões e/ou
grandes variações de temperatura.
 Podemos definir então a efetividade como sendo a razão entre a troca de calor
efetivamente conseguida pela máxima troca de calor possível, em igualdades de condições.
Isto é:

maxq
q
=ε

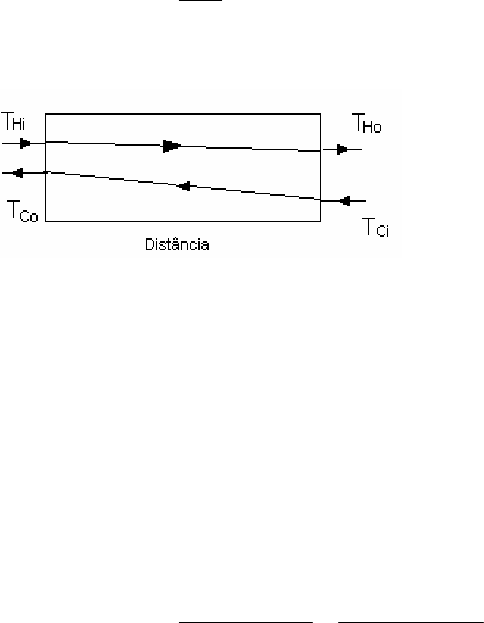

O perfil de temperatura para um trocador contracorrente é mostrado na Figura 1

Figura 1: Perfil de temperatura de um trocador contracorrente.


A equação de balanço de energia para o fluido frio ( C) e para o fluido quente (H) pode ser
escrita como:

)()()()( CiCoCpHoHiHp TTmcTTmcq −=−=
considerando (mcp)H= CH e (mcp)C=CC e que a variação de temperatura do fluido frio é
maior; logo CH>CC. Desta forma temos que CC pode ser considerado Cmin ou a capacidade
calorífica mínima. Caso dispomos de uma área infinita para transferência temos que
TCo=THi. A efetividade então é:


)(
)(
)(
)(
min
max
CiHi
HoHi
CiHiC
HoHiH
TTC
TTC
TTC
TTC
−
−
=
−
−
=ε

a partir da equação que relaciona a troca de calor com o coeficiente global temos:


)]/()ln[((
)()(
CoHiCiHo
CoHiCiHo
lm TTTT
TTTTUATUAq
−−
−−−
=∆=

como consideramos que Cmin é a capacidade térmica do fluido frio, temos:


)( CiCoc TTCq −=

a partir do rearranjo das equações podemos deduzir a expressão de efetividade para o
trocador analisado como sendo:














−−−












−−−
=
max
min
minmax
min
max
min
min
1exp1
1exp1
C
C
C
UA
C
C
C
C
C
UA
ε

onde o NTU é definido como:


minC
UANTU =

logo a efetividade de troca térmica é função do NTU, da relação entre as capacidades
caloríficas dos fluidos e do tipo de trocador.
As relações da efetividade de trocadores de calor são apresentadas na literatura na forma de
gráficos para uma variedade de configurações de trocadores de calor.
A figura abaixo mostra a relação para o trocador contracorrente analisado.
