Tomografia Computadorizada
Profª. MSC. Keity Priscile Baroni
Histórico
• A Tomografia Computadorizada
médica começa a desenvolver-se nos anos de
1960, de forma lenta, por falta de apoio
matemático.
• A mais prematura demonstração foi feita pelo
neurologista William Oldendorf, que, em 1961,
construiu manualmente um sistema de
construção de uma seção transversal de um
objeto constituído de argolas de ferro e
aluminio.
• Embora inventivo, o estudo experimental usou
um método considerado tosco de uma
retroprojeção simples. O invento resultante,
patenteado, era considerado impraticável
porque necessitava de extensa análise.
Histórico
• A contribuição matemática fundamental para o
problema da reconstrução foi feita em 1963 e
1964, por Allan Cormack, físico e matemático.
• Ele estudava a distribuição dos coeficientes de
atenuação do corpo para que o tratamento por
radioterapia pudesse ser bem direcionado para
tumor-alvo.
• Além disso, também estava desenvolvendo um
algoritmo matemático para reconstrução
trimensional da distribuição da concentração de
radionuclídeos a partir dos dados coletados de um
equipamento de "câmara- pósitron", desenvolvido
em 1962.
Histórico
• Nesse momento surge a figura de
Hounsfield.
• Engenheiro, experiente com radares,
particularmente interessado em
computadores, e com total liberdade da EMI
para realizar suas pesquisas, foi o criador
do primeiro computador totalmente
transistorizado da Inglaterra.
• E já tinha ideias de estudar o interior de
objetos tridimensionais a partir da
reconstrução obtida pela absorção
heterogênea de radiação pelos diferentes
componentes. Criou o protótipo e
inicialmente, usou uma fonte de amerício-
241, emissora de raios gama.
Histórico
• O tempo de aquisição da imagem foi de 9 dias, e o computador
levou 150 minutos para processar uma simples imagem.
• A seguir, Hounsfield adquiriu um tubo e uma gerador de raios X,
provavelmente porque os raios X tinham suas propriedades bem
conhecidas, sendo uma fonte confiável de informação.
• Assim, o tempo de aquisição das imagens foi reduzido para 9 horas.

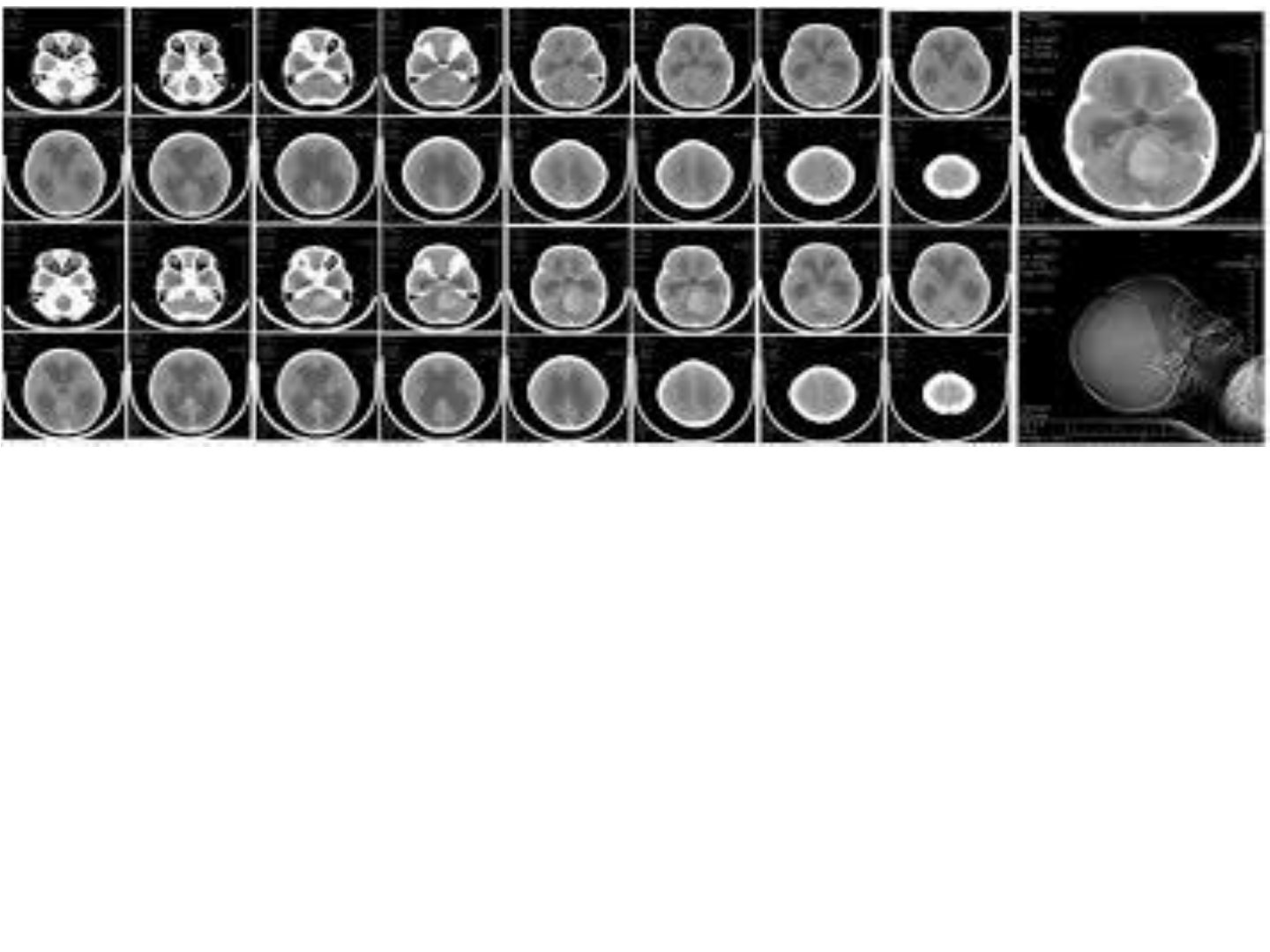

Primeira Imagem
• Após várias imagens experimentais com
peças e animais, foi feita a primeira
imagem diagnóstica, em uma paciente,
selecionada pelo Dr. Ambrose, com
suspeita de tumor, no lobo frontal
esquerdo, ainda não confirmado, a
imagem obtida, mostrando a lesão
causou euforia em Hounsfield e na
equipe.
• Essas primeiras imagens foram
mostradas no Congresso Anual do British
Institute of Radiology, em 20 de abril de
1972
A Tomografia e sua Evolução
• A palavra tomografia significa
imagem em cortes, ou em planos.
• Essas imagens podem ser
diversos planos de corte – axial,
coronal, sagital ou inclinado.
• Porém essas imagens não podem
apresentar sobreposição de
estruturas.
7
A Tomografia Linear
Os equipamentos de TC utilizados hoje evoluíram do processo de
aquisição tomográfica denominado tomografia linear.
8
A Tomografia e sua Evolução
9
A Tomografia e sua Evolução
1° geração
10
A Tomografia e sua Evolução
2° geração
11
A Tomografia e sua Evolução
3° geração
12
A Tomografia e sua Evolução
4° geração
13
A Tomografia e sua Evolução
 electron beam computer tomography – EBCT
5° geração
15
A Tomografia e sua Evolução
5° geração
16
A Tomografia e sua Evolução
TC Helicoidal – Slip ring
18
A Tomografia e sua Evolução
TC multicorte - características
O possui mais de uma fileira de detectores;
Feixe em leque mais aberto;
A cada 1 volta ao redor do paciente ocorre aquisição de mais de
uma imagem (proporcional ao número de fileiras de detectores);
Tecnologia arco-detector de uma fileira – SDCT;
Mais de uma fileira de detectores – MDCT;
Menor número de paradas da mesa – aquisição mais rápida –
menor tempo de exame.
19
A Tomografia e sua Evolução
TC Multi-slice
20
A Tomografia e sua Evolução
21
Conceitos Básicos
 Absorção;
 Espalhamento (scatter);
 Intensidade incidente;
 Intensidade transmitida;
 Atenuação
(espessura/material).
22
Constituintes de um TC
 Qualquer equipamento de Tomografia Computadorizada possui três componentes
distintos: mesa de comando, computador e o gantry.

A mesa de comando tem funções básicas que são as seguintes: controle da
aquisição da imagem / realização do exame através de protocolos pré-estabelecidos
de visualização e manipulação da imagem.
23
 Típica Sala de Tomografia
24
Constituintes de um TC
 Existem várias operações a disposição
do médico / técnico na mesa de comando,
cada operação é dedicada a somente uma
função, desta forma o TC adquire a
imagem, processa e mostra as imagens.
 O computador utilizado em um equipamento de TC é de alta capacidade e
muito rápido devido ao grande número de cálculos necessários para
reconstruir as imagens. - MULTIPROCESSADO -
25
Constituintes de um TC
Gantry
 A abertura (diâmetro) do gantry para posicionamento do paciente é de
aproximadamente 70 cm, porém este valor pode variar dependendo da marca
e modelo do tomógrafo.

 O gantry pode ser inclinado, dependendo do modelo e fabricante, em até
30°.
26
Constituintes de um TC
Gantry
27
Constituintes de um TC
Gantry
detectores
28
29
Constituintes de um TC
Gantry
30
Constituintes de um TC
Gantry
31
Constituintes de um TC
Gantry
32
Constituintes de um TC
Gantry
33
Constituintes de um TC
Gantry
34
Constituintes de um TC
Tubo de Raios X
• Os tubos convencionais de vidro (borosilicato), que
garantiam o bom isolamento térmico e elétrico, deram lugar
a tubos com revestimento metálicos e isolantes cerâmicos
entre o anodo e catodo.
• Outra inovação foi a utilização de novos materiais para o
anodo, a antiga composição possuía um base de titânio,
zircônio e molibdênio, com uma pista de ponto focal
contendo 10% de rênio e 90% de tungstênio.
• Porém, todo este conjunto era muito pesado e foi
substituído por uma base de grafite, que tem uma
capacidade dez vezes maior que o tungstênio para dissipar
o calor e por ser mais leve, pode ser utilizado na tomografia
helicoidal, a pista do ponto focal permaneceu a mesma.
36
Constituintes de um TC
Tubo de Raios X
• Os tubos de Raios X para TC apresentam
ânodos rotatórios com mais de 10000 rpm para
auxiliar na dissipação de calor;
• Com isso, anodos mais espessos e maiores -
diâmetro de 200 mm comparados aos 120 mm
dos anodos convencionais - foram construídos,
melhorando a relação de troca de calor.
• A área do foco físico sobre a pista – alvo do
ânodo varia entre 0,5mm x 0,7 mm e 1,7 mm x
1,6 mm;
37
Constituintes de um TC
Tubo de Raios X
• O feixe de Raios X é policromático (fótons com
energia variável).
• Os tubos atuais apresentam uma capacidade de
acúmulo de calor acima de 4,3 MJ (6MHU), com
uma taxa de dissipação de calor superior a 8
KW (700KHU/min).
• A vida útil de um tubo com essa tecnologia pode
variar de 10 mil a 40 mil horas, dependendo dos
cuidados com sua utilização, enquanto os tubos
convencionais duram aproximadamente mil
horas
38
Constituintes de um TC
Tubo de Raios X
39
Constituintes de um TC
Tubo de Raios X
40
Outros Componentes
41
Outros Componentes
Colimadores
São colimadores responsáveis pela seleção
da espessura do corte.
- A plane (A de anterior) fica próximo ao
tubo e tem como função colimar o feixe
de Raios X para reduzir a dose de
radiação no paciente ao mínimo
necessário.
- P plane (P de posterior) fica próximo
dos detectores e é o responsável pela
espessura do corte, tem também a
função de absorver (filtrar) as radiações
secundárias proveniente de alguma
interação como o paciente.
42
Outros Componentes
Filtro (wedge)
Os fabricantes utilizamum filtro com formato geométrico
semelhante a uma gravata borboleta (bow tie filter)
posicionado entre o tubo e o paciente.

Tem a função de atenuar os Raios X nas partes mais externas
do nosso F.O.V.
43
Sistema de Colimação
44
Sistema de Colimação
O perfil da dose no
paciente deve ser
quadrado, porém
devido a
espalhamento da
radiação no paciente,
o perfil de dose é
levemente
arredondado.
45
Parâmetros de Aquisição da Imagem
colimação
46
Parâmetros de Aquisição da Imagem
colimação
Corte fino
Corte espesso
Grande contraste
entre estruturas
Alta resolução
espacial
Contraste entre
tecidos de baixa
densidade (tecidos moles)
Alta detecção
de contraste
A explicação está na atenuação
da radiação pelo voxel, o qual é
proporcional ao seu volume. 47
Parâmetros de Aquisição da Imagem
colimação
• Como a imagem que surge na tela é a compactação de
uma imagem 3D em uma imagem 2D, se o corte for
muito espesso, podem haver sobreposições de
densidades que ao se unirem podem ocultar outros
elementos importantes da imagem, reduzindo assim o
seu contraste.
10 cm
2cm
48
Outros Componentes
Redutor
R.D.C. (Reduction Dose Collimator) – tem como
função reduzir o leque de Raios X de acordo com o
tamanho do círculo de aquisição (F.O.V.).
Em alguns modelos de tomógrafos , o R.D.C. também é
responsável pela colocação de um filtro plástico durante
o air calibration com a função de reduzir a radiação
sobre os detectores evitando dessa forma que eles
saturem.
49
Outros Componentes
Antiespalhamento
Antiscatter – fica localizado sobre
os detectores e tem a função de
bloquear as radiações
secundárias. Ele é formado por
várias lâminas de metal colocadas
perpendicularmente aos
detectores de forma que somente
os fótons com trajetória direta
conseguem atingir os detectores.
50
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
• Eixos de corte são marcações que
indicam a incidência do feixe primário.
• As distâncias entre os eixos de corte são
definidos pelo operador durante a
programação inicial da varredura.
• Os cortes são sequenciais e numerados.
• Podem ser feitos cortes adicionais entre
os cortes já planejados.
51
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
52
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
• Em tomografia helicoidal a distância entre
os eixos de corte e a espessura do feixe
está relacionada com o pitch.

feixe do espessura
 tubodo por volta mesa da todeslocamen
 pitch 
53
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
• Recomenda-se que em um exame o valor
de pitch seja maior que 1.
• Dessa forma evita-se que parte dos
tecidos que se encontram entre os eixos
de corte sejam irradiados mais de uma
vez.
• Se o pitch for muito grande implica em
áreas de entre os eixos de corte que não
forma expostas não aparecendo nas
imagens. 54
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
55
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
56
Parâmetros de Aquisição da Imagem
eixos de corte e pitch
• Exemplo:
– Aquisição helicoidal multicorte
– 4 cortes com espessura de 2,5 mm
– Passo da mesa (deslocamento) de 10 mm
por volta completa do tubo.
1
mm 10
mm 10
 pitch
mm 2,5 x cortes 4
mm 10
 pitch


57
Parâmetros de Aquisição da Imagem
tempo de varredura
• É o tempo de rotação do gantry para girar
360°.
• Quanto maior o tempo de rotação do
gantry, menor é a corrente (mA).
• Isso leva a um menor desgaste do tubo
pois o calor produzido é menor.
• Porém podem surgir artefatos na imagem
devido ao movimento do paciente.
58
Parâmetros de Aquisição da Imagem
tempo de varredura
• Os equipamentos de TC multicorte
possuem tempos de rotação menores que
0,5 segundos,
• A estrutura que sustenta o tubo de raios
X, os detectores e todos os seus
componentes deve ser bem desenvolvida
para suportar grandes velocidades de
rotação.
59
Parâmetros de Aquisição da Imagem
tempo de varredura
• Tempos de rotação menores permitem
obter imagens de estruturas anatômicas
com movimento involuntário, obtendo
imagens boas para o diagnóstico.
• Exemplos: abdome (peristaltismo),
pulmões (respiração), extremidades.

60
Parâmetros de Aquisição da Imagem
algoritmos de reconstrução e filtros
• Após a rotação do tubo ao redor do
paciente e a aquisição de dados nessa
rotação, esses dados necessitam ser
transformados em imagens.
• Esses dados são trabalhados por
algoritmos matemáticos os quais
reconstroem a imagem.
61
Parâmetros de Aquisição da Imagem
algoritmos de reconstrução e filtros
• Alguns algoritmos possuem funções bem
definidas:
– Reconstrução multiplanar
– Reconstrução volumétrica (3D)
– Ressaltar estruturas (filtros)
62
Parâmetros de Aquisição da Imagem
algoritmos de reconstrução e filtros
63
Parâmetros de Aquisição da Imagem
matriz
64
tamanho do pixel
resolução (definição)
maior resolução
maior pixel
menor resolução
menor pixel
Parâmetros de Aquisição da Imagem
resolução
• Quanto maior a resolução, mais detalhes
poderão ser observados na imagem,
• Conseqüentemente cada pixel representa
o menor tamanho de tecido da imagem,
• Quanto maior a resolução da imagem,
maior o número de pixels na imagem.
65
Tomografia de alta resolução
Escala Hunsfield
Comparação
• Radiografias 25 tonalidades
• Tomografia 256 tonalidades
Janelamento
• Uma forma de mostrar apenas uma faixa de tons de
cinza que nos interessa, de forma a adaptar a nossa
capacidade de visão aos dados obtidos pelo tomógrafo
• A largura da janela (window width - WW) é faixa de
números CT que pode ser selecionada
• O valor central (window level - WL) da faixa escolhida
corresponderá ao valor médio de número CT das
estruturas sob estudo
Janelamento
Brain Bone
Lung - pulmão
Mediastin
Inovações
• Aquisições volumétricas
• Tempo menor
• Menor dose

Aquisição 3D
Colonoscopia Virtual
Inovações
• Tomógrafo móvel
Tomógrafo portátil
BodyTom
Imagens de alta resolução
Revolution CT - GE
Bibliografia
• MOURÃO, A. P. Tomografia Computadorizada: tecnologias e aplicações. Difusão
Editora 2007
• FILHO, Remi Vitorino Lucchese Wagner. Aquisição de Imagens em
 Exames de Crânio Adulto por Tomografia Computadorizada
 Helicoidal: Sugestões para Combinações de Parâmetros,
 Faculdade de Física, PUCRS, Porto Alegre, 1999
• Processamento Eletrônico de Imagens: Tecnologia e Sistemas, São Paulo, 1993
• NAPEL, Sandy.Spiral CT: P`rinciples, Techiques and Clinical
 Applications, 1995, New York 1995, Raven Press. Ltd
• BUSHONG,Stewart, Manual de Radiologia para Técnicos: Física,
 Biologia y Proteccion Radoiológica, quinta edicion.
 Mosby/Doyma
• Manual de Funcionamento do Tomógrafo Helicoidal CT TWIN, Elscint
• HAAGA,John; LANZIERI,Charles; SARTORIS,David; ZERHOUNI, Elias.
 Tomografia Computadorizada e Ressonância Magnética no Corpo Humano,
 terceira edição, volume 2.
• WEB, www.Elscint.com, Elscint the Inteligent Image
84
