Tensões Normais nas Peças Sujeitas a Flexão Composta Normal
A denominação “Flexão Composta Normal” refere-se à seção transversal de uma barra sujeita concomitantemente a um Momento de Flexão (ou
Momento Fletor) e a uma força Normal, ou Axial, que pode ser de tração ou de compressão.
No caso da Flexão composta, calcula-se as tensões normais devidas à flexão (M) e soma-se às tensões normais devidas ao esforço Normal (N).

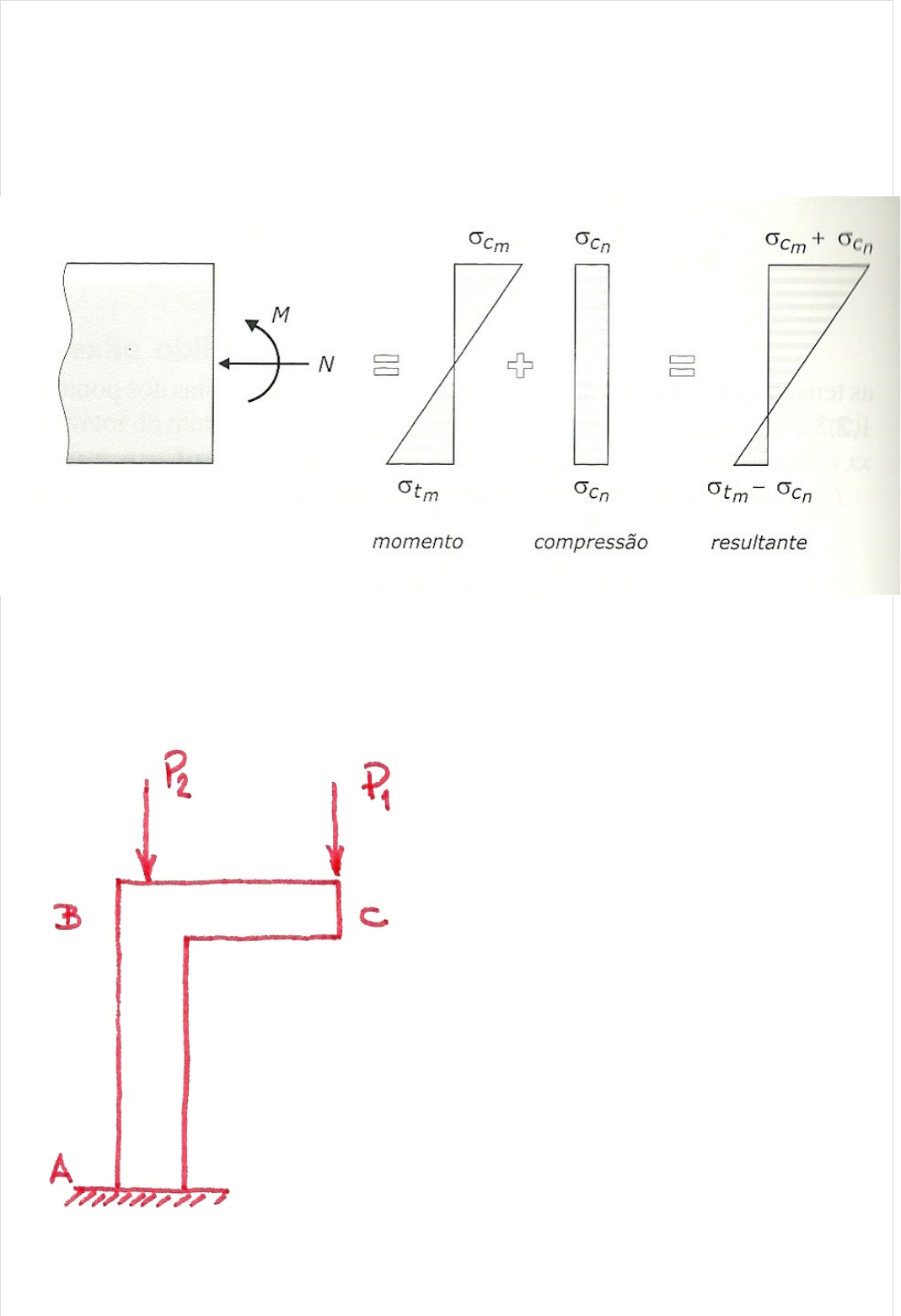

O Momento Fletor M provoca tensões cujo valor varia em função da altura da seção, sendo que seus valores extremos são nas extremidades da seção,
como pode ser observado no diagrama de sm. Já a força Normal N provoca tensões constantes em toda a seção, sn.
Se na estrutura da figura abaixo, ao calcularmos as tensões na seção de engastamento da barra vertical no ponto A, as tensões de Flexão nas bordas da
seção valem 30 kN/cm2 e as tensões de compressão devidas à força de compressão valem 15 kN/cm², sabendo que o material possui resistência de 40
kN/cm², tanto à tração quanto à compressão, pode-se concluir que:

17/11/2024, 14:31 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/Imprimir/ImprimirExercicio 1/2
Alternativas:
A: a barra tem capacidade de resistir à tensão máxima de compressão e à tensão máxima de tração no ponto A, portanto tem segurança estrutural
B: a barra tem capacidade de resistir à tensão máxima de compressão, mas não tem capacidade de resistir à tensão máxima de tração no ponto A,
portanto não tem segurança estrutural
C: a barra não tem capacidade de resistir à tensão máxima de compressão e também não tem capacidade de resistir à tensão de tração no ponto A,
portanto não tem segurança estrutural
D: a barra não tem capacidade de resistir à tensão máxima de compressão embora tenha capacidade de resistir à tensão máxima de tração no ponto
A, portanto não tem segurança estrutural
E: a barra não tem capacidade de resistir à tensão máxima de compressão, mas tem capacidade de resistir à tensão máxima de tração no ponto A,
portanto tem segurança estrutural
Resposta do aluno: D
Justificativa(s) do aluno:
