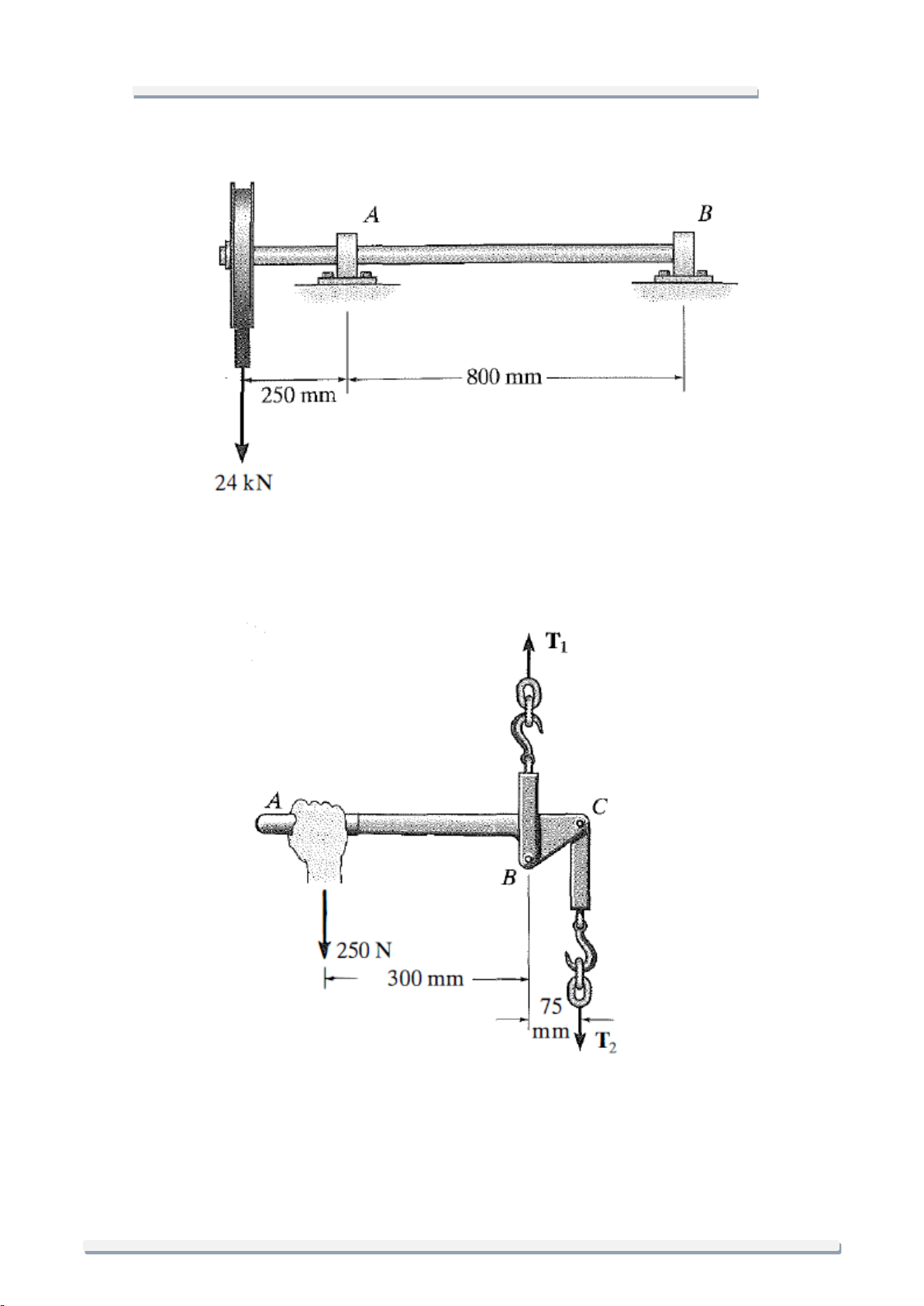

FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 1) Represente graficamente os diagramas de força cortante e momento fietor para o eixo. Os mancais em A e B exercem somente reações verticais no eixo. 2) Um dispositivo é usado para suportar uma carga. Se a força aplicada ao cabo for 250 N, determine as tensões T1 e T2 em cada extremidade da corrente e, então, represente graficamente os diagramas de força cortante e momento para o braço ABC. FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 3) Um suporte de concreto armado é usado para apoiar as longarinas da plataforma de uma ponte. Represente graficamente os diagramas de força cortante e momento para o suporte quando submetido à carga das longarinas mostradas na figura. Considere que as colunas em A e B exercem somente reações verticais no suporte. 4) Represente graficamente os diagramas de força cortante e momento fletor para a viga. Dica: A carga de 100 kN dever ser substituída por cargas equivalentes no ponto C no eixo da viga. 5) O guindaste de motores é usado para suportar o motor que pesa 6 kN. Represente graficamente os diagramas de for ça cortante e momento fletor da lança ABC quando ela está na posição horizontal mostrada. FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 6) Represente graficamente os diagramas de força cortante e momento fietor para a viga. 7) Represente graficamente os diagramas de força cortante e momento fietor para a viga. 8) Represente graficamente os diagramas de força cortante e momento fietor para a viga. 9) Represente graficamente os diagramas de força cortante e momento fletor para a viga. FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 10) Represente graficamente os diagramas de força cortante e momento fletor para a viga. 11) Represente graficamente os diagramas de força cortante e momento fletor para a viga e determine a força cortante e momento fletor em função de x. 12) Determine o momento M que deve ser aplicado à viga de modo a criar uma tensão de compressão no ponto D 𝜎𝐷 = 30𝑀𝑃𝑎. Além disso, trace um rascunho da distribuição de tensão que age na seção transversal e calcule a tensão máxima desenvolvida na viga. FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 13) A peça de mármore, que podemos considerar como um material linear elástico frágil, tem peso específico de 24 kN/m³. Se for apoiada nas bordas como mostrado em (b ), determine a espessura mínima que ela deve ter para não quebrar. A tensão de ruptura é 𝜎𝑟𝑢𝑝 = 1,5𝑀𝑃𝑎. 14) A viga tem a seção transversal mostrada na figura. Se for feita de aço com tensão admissível 𝜎𝑎𝑑𝑚 = 170𝑀𝑃𝑎, determine o maior momento interno ao qual ela pode resistir se o momento for aplicado (a) em tomo do eixo z e (b) em tomo do eixo y. 15) A peça de máquina feita de alumínio está sujeita a um momento M = 75 N · m. Determine as tensões de flexão máximas tanto de tração quanto de compressão na peça. FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 16) A viga-caixão está sujeita a um momento fletor M = 25 kN · m direcionado, como mostra a figura. Determine a tensão de flexão máxima na viga e a orientação do eixo neutro. 17) Determine o valor máximo do momento fletor M de modo que a tensão de flexão no elemento não ultrapasse 100 MPa. 18) A viga tem seção transversal retangular. Se estiver sujeita a um momento fletor M = 3.500 N · m direcionado como mostra a figura, determine a tensão de flexão máxima na viga e a orientação do eixo neutro. FACULDADE IBIAPABA - FACIBI Lista de Exercícios Professor: Mayson Sousa – 2025.2 19) A viga em T está sujeita a um momento fletor M = 15 k N · m direcionado, como mostra a figura. Determine a tensão de flexão máxima na viga e a orientação do eixo neutro. A localização y do centroide, C, deve ser determinada. 20) O momento interno resultante que age na seção transversal da escora de alumínio tem valor M = 520 N · m e está direcionado como mostra a figura. Determine a tensão de flexão máxima na escora. A localização y do centroide C da área da seção transversal da escora deve ser determinada. Especifique, também, a orientação do eixo neutro.
