UNIVERSIDADE DE CAXIAS DO SUL
ÁREA DO CONHECIMENTO DE CIÊNCIAS EXATAS E ENGENHARIAS
DISCIPLINA: SISTEMAS ARTICULADOS
PROFESSOR: ADELAIR LINO COLOMBO
PROVA 2 – 09/ 07/20
NOME DO ALUNO: Norton Marques Marcon

Questões

1) Projetar um Came conforme dados e questões abaixo
Parte 1 - Repouso = 35°
Parte 2 - Rampa de subida = 140°
Movimentos: H1 com duração de 50° e C2 com duração de 90°
Deslocamento total = 50 mm
Parte 3 - Rampa de descida = 150°
Movimentos: H3 com deslocamento de 20mm e C4 com deslocamento de 30mm
Parte 4 - Repouso = 35°

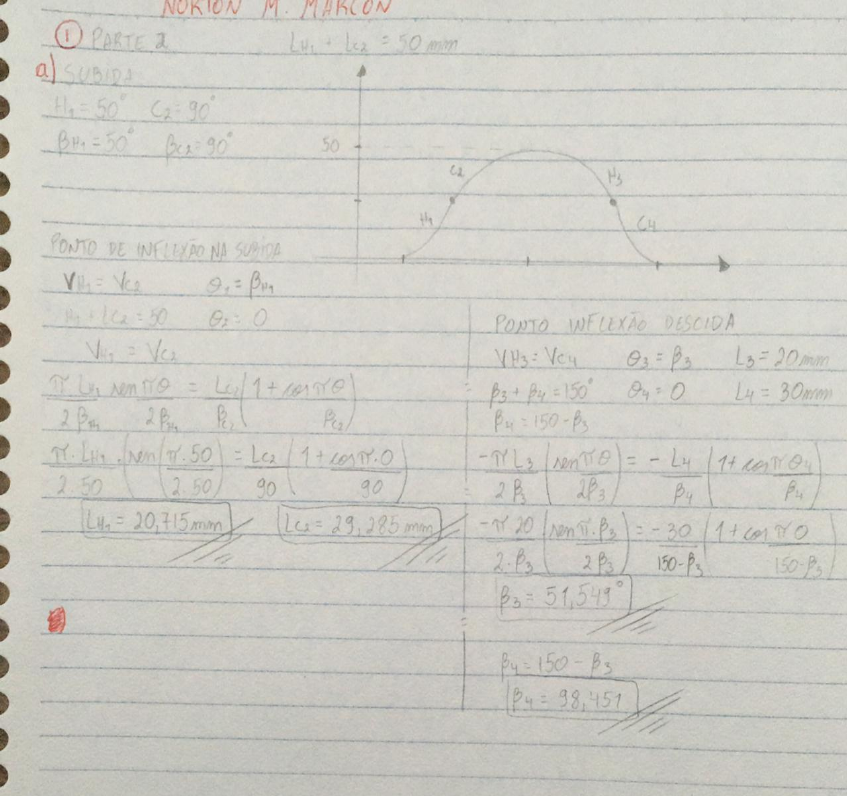

(2,0) a) calcular L1, L2, β3 e β4;





(2,0) b) calcular e tabular Deslocamento (S) X Ângulo (θ) para extremos e pontos intermediários;
















(1,0) c) traçar o perfil do came em escala. Raio de base = 20mm.













(1,0) d) analise o resultado das curvas (apenas esboço) de deslocamento, velocidade e acelerações e propor
sugestões de melhorias do came.


Analisando os gráficos, principalmente o de aceleração, observamos uma divergência no
movimento, com isso, seria melhor mudar os movimentos C2 e H3, para termos uma melhor combinação
para não haver esse comportamento da aceleração.




(1,0) e) se o seguidor radial de forma plana do came for deslocado lateralmente 2,5 mm e o deslocamento do
movimento H3 for de 21 mm, quais considerações devem ser feitas para o projeto deste came?

Com a alteração desses dois parâmetros, o curso do seguidor será alterado também, então
ocasionará em problemas na aplicação, bem como essas mudanças irão alterar o ângulo de pressão.
Então devemos realizar uma nova análise no came.





(3,0) 2) Que considerações de projeto e procedimento que devem ser feitos para desenvolver e obter o perfil do
came referente ao mecanismo conforme figura abaixo?


Fig. Mecanismo de came capaz de reproduzir o fluxo de sangue de uma artéria.


Primeiro passo precisamos analisar os critérios que utilizamos para construir um came, tais quais
são saber a trajetória, ângulo de pressão, sendo esse o menor valor possível para manter uma força normal
baixa. Também é importante cuidar para não termos acelerações bruscas no came, para evitar possíveis
golpes durante o movimento.
É importante também realizar os métodos gráficos e analíticos para obtenção dos valores que o
came projetado irá ter, para assim analisar o comportamento do mesmo durante seus movimentos. Os
métodos gráficos são utilizados em aplicações como menores velocidades, enquanto o método analítico é
mais completo para analisar e ter melhores resultados em aplicações com altas velocidades.
A utilização de softwares de CAD são ótimas ferramentas para esse tipo de projeto, bem como para
realizar simulações de movimento para melhor visualização. Com esses softwares também conseguimos
obter as equações de movimento.
