EXECÍCIO DE FLEXÃO 08 - 10

Prévia do material em texto

TÉCNICO EM MECÂNICA – RESISTENCIA DOS MATERIAIS

NOME:
NOTA
MÓDULO: 2º DATA: 08 / 10 / 2024 PROF.: VENÂNCIO

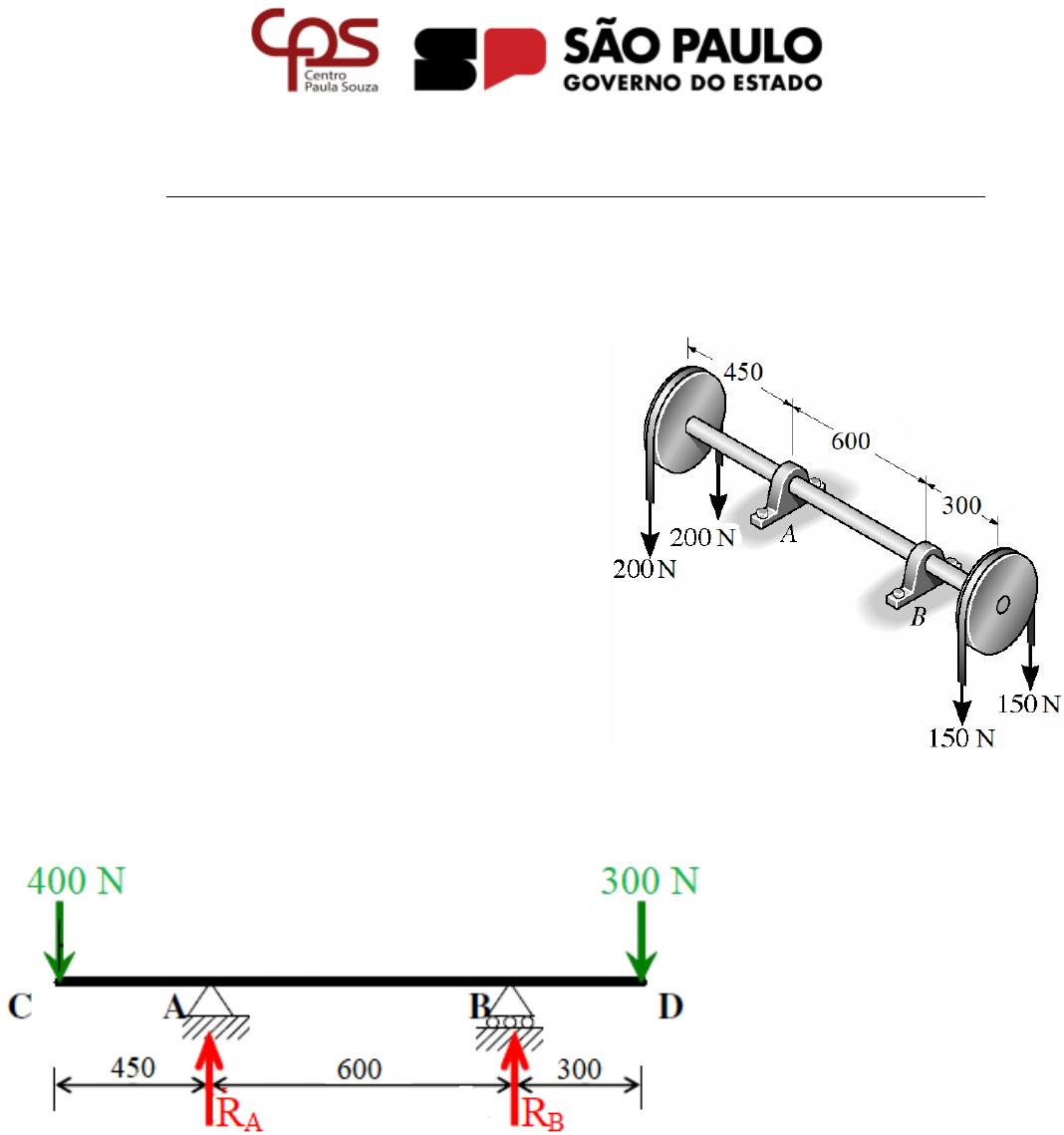

6.2 O eixo, mostrado na figura, está submetido às
cargas provocadas pelas correias que passam sobre
as duas polias nas extremidades. Se os mancais A e
B exercem apenas reações verticais sobre o eixo, a
tensão limite de escoamento do material do eixo é
e = 340 Mpa e o fator de segurança para o projeto
é N = 5, então determine:
a. as reações nos pontos A e B;
b. desenhar os diagramas de esforço cortante e
momento fletor;
c. determinar o momento fletor máximo;
d. determinar o módulo de resistência à flexão;
e. o diâmetro do eixo maciço;
f. a dimensão do eixo quadrado;
g. as dimensões de uma barra retangular para
suportar a mesma carga, onde h = 3xb.
