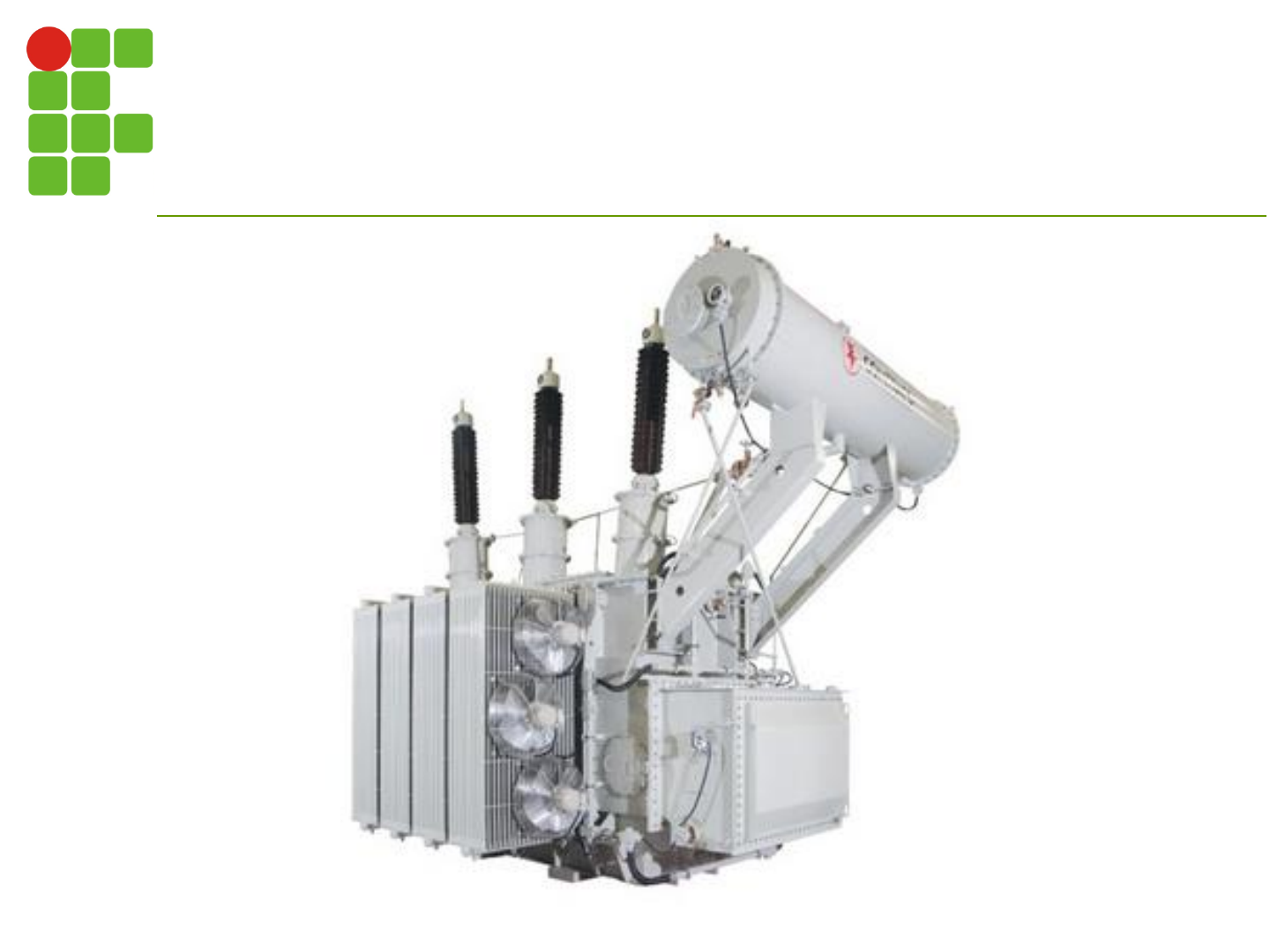

TRANSFORMADORES
2
Para que serve um transformador?
3
Para que serve um transformador?
 Um transformador permite abaixar ou elevar
níveis de tensão, corrente ou impedância
em um circuito CA.

 Elevadas correntes causam elevadas quedas
de tensão e perdas de potência nos
condutores

 Portanto, para transmissão utilizam-se altas
tensões e correntes reduzidas 4
Como funciona?
5
Como funciona?
6
Não esqueça:
 A tensão induzida no secundário de um
transformador é proporcional ao número de
linhas magnéticas que corta a bobina secundária

 As bobinas primária e secundária são
eletricamente isoladas entre si

 A transferência de energia de uma para outra se
dá exclusivamente através das linhas de força
magnética
7
POTÊNCIAS NORMALIZADAS
ABNT NBR 5440 (1999)
 Transformadores monofásicos para
instalação em postes:
8
 5 kVA;
 10 kVA;
 15 kVA;
 25 kVA;
 37,5 kVA;
 50 kVA;
 75 kVA;
 100 kVA;
POTÊNCIAS NORMALIZADAS
ABNT NBR 5440 (1999)
 Transformadores trifásicos para instalação
em postes:
9
 15 kVA;
 13 kVA;
 45 kVA;
 75 kVA;
 112,5 kVA;
 150 kVA.
POTÊNCIAS NORMALIZADAS
ABNT NBR 5440 (1999)
 Transformadores trifásicos para instalação
em plataformas:
10
 225 kVA;
 300 kVA;
CLASSIFICAÇÃO
 Transformadores em líquido isolante
11
CLASSIFICAÇÃO
 Transformadores a seco
12
ASPECTOS CONSTRUTIVOS
 Qual o material utilizado no núcleo?
 Por que o núcleo é laminado?
 Qual o material das bobinas?
 Por que o transformador deve ir para a
estufa?
 Para que serve o óleo?



14
RELAÇÃO DE TRANSFORMAÇÃO
15
 Tensão



 Impedância
 Corrente

Ponto de vista da alimentação
16
EXERCÍCIO 1
 Um transformador abaixador de 110 V para 6 V
deverá alimentar no seu secundário uma carga que
absorve uma corrente de 4,5 A .
17
EXERCÍCIO 1
a) Qual é o valor da impedância da carga?
b) Qual é a relação de transformação?
c) Qual é o valor da impedância refletida no
primário (Z1)?

18
EXERCÍCIO 2
 Um transformador é construído com 5000
espiras no primário e 250 no secundário.

a) Qual a relação de transformação?
b) Caso a tensão na entrada seja V1 = 36 V,
qual a tensão na saída?

19
EXERCÍCIO 2
 Um transformador elevador ideal possui uma relação de
espiras de 8. Os terminais do primário são conectados a
um gerador de 90 kVA, cuja tensão nominal é 4400 V.
Responda:

a) Qual a corrente que o gerador pode oferecer?
b) Qual o valor dessa corrente no secundário?
c) Qual a tensão no secundário?
d) Qual a potência do transformador?

20
EXERCÍCIO 4
 Para determinada aplicação, necessita-se de
uma tensão de 10V alternada. Projete um
transformador que possa ser conectado na
tomada convencional (fase-neutro) para
atender essa necessidade.
23
PERDAS DE POTÊNCIA
 O mecanismo de transferência de energia realizado por
um transformador, assim como em qualquer outra
máquina, não é ideal

 O processo o transformador desperdiça parte da
energia nele injetada

 A energia não aproveitada é dissipada, principalmente,
na forma de calor.

24
PERDAS DE POTÊNCIA
 A razão entre a energia entregue pela
máquina e a energia por ela recebida é
chamada rendimento

 η = PSAÍDA /PENTRADA

25
PERDAS DE POTÊNCIA
 A energia, ou potência, que um
mecanismo não consegue transformar
em energia útil é considerada perdida

 Logo, as perdas interferem de maneira
negativa no rendimento.
26
PERDAS DE POTÊNCIA
 As perdas podem ser divididas,
basicamente, em duas categorias:

 Perdas por efeito Joule nos enrolamentos

 Perdas magnéticas no núcleo

27
PERDA NOS ENROLAMENTOS
 As perdas ôhmicas são proporcionais à
resistividade do material condutor e ao
quadrado das correntes elétricas que circulam
pelos enrolamentos:


 P = RI²
28
PERDA NOS ENROLAMENTOS

 As perdas nos enrolamentos variam
drasticamente de acordo com carga
alimentada pelo transformador

 Pois, quanto maior a corrente, maiores
são as perdas.
29
PERDAS NO NÚCLEO
 Diferentemente das perdas nos
enrolamentos, que variam com o valor
da carga conectada, as perdas
magnéticas no núcleo são praticamente
independentes da carga aplicada ao
transformador.
30
PERDAS NO NÚCLEO
 As perdas no núcleo são decompostas
basicamente em duas parcelas:

 Perdas por histerese

 Perdas por correntes parasitas
31
PERDAS POR HISTERESE
32
PERDAS POR HISTERESE
 Para um dado ciclo completo, as perdas por histerese
correspondem à área total do laço de histerese

 Para minimizar esse tipo de perda de potência o laço
deve ser o mais estreito quanto possível.

 Para tanto, quanto menores os valores de
coercitividade (Hc) do material, melhor.
33
PERDAS POR FOUCAULT

 O núcleo é percorrido por um fluxo magnético
variável no tempo

 Surgem diferenças de potencial magnético
por todo o corpo do material do núcleo,
gerando assim correntes circulantes
34
PERDAS POR FOUCAULT
 Recorrendo à lei de Ohm, uma maneira
eficiente de reduzir tais perdas está em
aumentar a resistência do núcleo.

 chapas delgadas de material magnético, alinhadas
na direção das linhas de campo e isoladas entre
si.

 Adiciona-se silício à composição.
35
PERDAS POR FOUCAULT

36
EXERCÍCIO
 Em um transformador tem-se:

 Perdas por histerese: 214 W
 Perdas por correntes parasitas: 34 W
 Perdas por efeito Joule nos enrolamentos: 937 W

Calcule o total de perdas no núcleo, no cobre e
perdas totais.
37
EXERCÍCIO
 O rendimento de um transformador é
97%. Tem-se uma carga que absorve
uma potência de 25 W conectada no
secundário.

 Qual deve ser a potência na entrada?
38
EXERCÍCIO
 O rendimento de um transformador é
92,5% quando alimenta uma carga
resistiva de 85Ω e 240 V.

 Qual a potência na entrada desse
transformador?

39
EXERCÍCIO
 Um transformador alimenta uma carga
de 10Ω, 5 A. A corrente no primário é
2,67 A e a relação de espiras é de 2:1.

 Qual o rendimento desse transformador?
40
EXERCÍCIO
 Um transformador de 50 kVA e 2400:240 V
absorve 170 A. Nessa condições, as perdas
no cobre somam 617 W e as perdas no ferro
186 W.

 Calcule o rendimento desse transformador.
41
AUTOTRANSFORMADOR
 Nos autotransformadores os enrolamentos
primário e secundário estão em contato entre
si.
56
http://pt.wikipedia.org/wiki/Autotransformador
AUTOTRANSFORMADOR
57
AUTOTRANSFORMADOR
58
AUTOTRANSFORMADOR
59
AUTOTRANSFORMADOR
 O autotransformador é usado nas partidas
dos motores de indução e dos motores
síncronos.

 São utilizados, também, na interligação de
redes de sistemas elétricos de alta tensão
(transmissão por exemplo) de níveis
diferentes. Exemplo: interligação dos
sistemas de alta tensão de 345 KV e 230 KV.
60
AUTOTRANSFORMADOR


 ABAIXADOR

 ELEVADOR

61
ABAIXADOR
62
RELAÇÃO DE
ESPIRAS:

a = (N1+N2) / N2
ELEVADOR
63
RELAÇÃO DE
ESPIRAS:

a = N1 / (N1+N2)
EXEMPLO
 Um transformador abaixador de 120 V para 20 V deverá
alimentar no seu secundário uma carga que absorve uma
corrente de 6 A . Despreze as perdas e determine:

a) Qual a relação de transformação?
b) O primário tem 600 espiras, qual o nº de espiras no
secundário?
c) Qual a corrente no primário?
d) Qual a potência no primário?
e) Desenhe o transformador e indique valores de tensão,
nº de espiras, correntes e potência.
64
EXEMPLO
 O transformador do exemplo anterior é
modificado para ser utilizado como
autotransformador elevador, de acordo com a
figura:

65
