As belas cores na cauda de um pavão, por exemplo, são
explicadas pela interferência da luz. Como é um fenômeno
complexo, vamos analisar a interferência com o mínimo de
abordagem matemática.
O fenômeno da interferência é consequência de um
princípio simples chamado de Princípio da Superposição.
Nesta Coleção, vamos tratar apenas das ondas para as
quais esse princípio é válido. A superposição ocorre quando
dois ou mais pulsos ocupam, num dado instante, o mesmo
lugar no espaço.
Princípio da Superposição
O Princípio da Superposição pode ser usado tanto para
as ondas transversais quanto para as longitudinais. Vamos
começar com a superposição de dois pulsos unidimensionais
numa corda elástica, por exemplo. Quando dois pulsos se
cruzam, numa certa posição e num dado instante, os seus
efeitos se sobrepõem. Assim, cada ponto do meio deve
deslocar-se, naquele instante de acordo com a “resultante”
dos efeitos individuais de cada pulso. O efeito resultante
pode fazer com que o deslocamento de cada ponto da corda
seja maior ou menor do que aquele que ela teria se apenas
um pulso se propagasse.
Sejam x a elongação resultante da corda com os pulsos
superpostos e x1 e x2 as elongações da corda devido a cada
pulso individual. Se os pulsos têm:
1 – Elongações de mesmo sinal ⇒ |x| = |x1| + |x2|
2 – Elongações de sinais opostos ⇒ |x| = |x1| – |x2|
A interferência, que acontece devido à superposição dos
pulsos, pode ser de dois tipos. Se as elongações de um
determinado ponto do meio, devido a cada comando individual,
são somadas, a interferência é chamada de construtiva.
Se as elongações são subtraídas, ela é chamada de interferência
destrutiva. Um fato importante da interferência diz respeito
ao que acontece com cada pulso após a superposição deles.
Independentemente do tipo de interferência (construtiva ou
destrutiva), após a superposição dos pulsos, cada um segue
o seu caminho com as mesmas características originais.
Ou seja, cada pulso mantém inalterados a forma, a fase,
a velocidade, a frequência e o comprimento de onda.

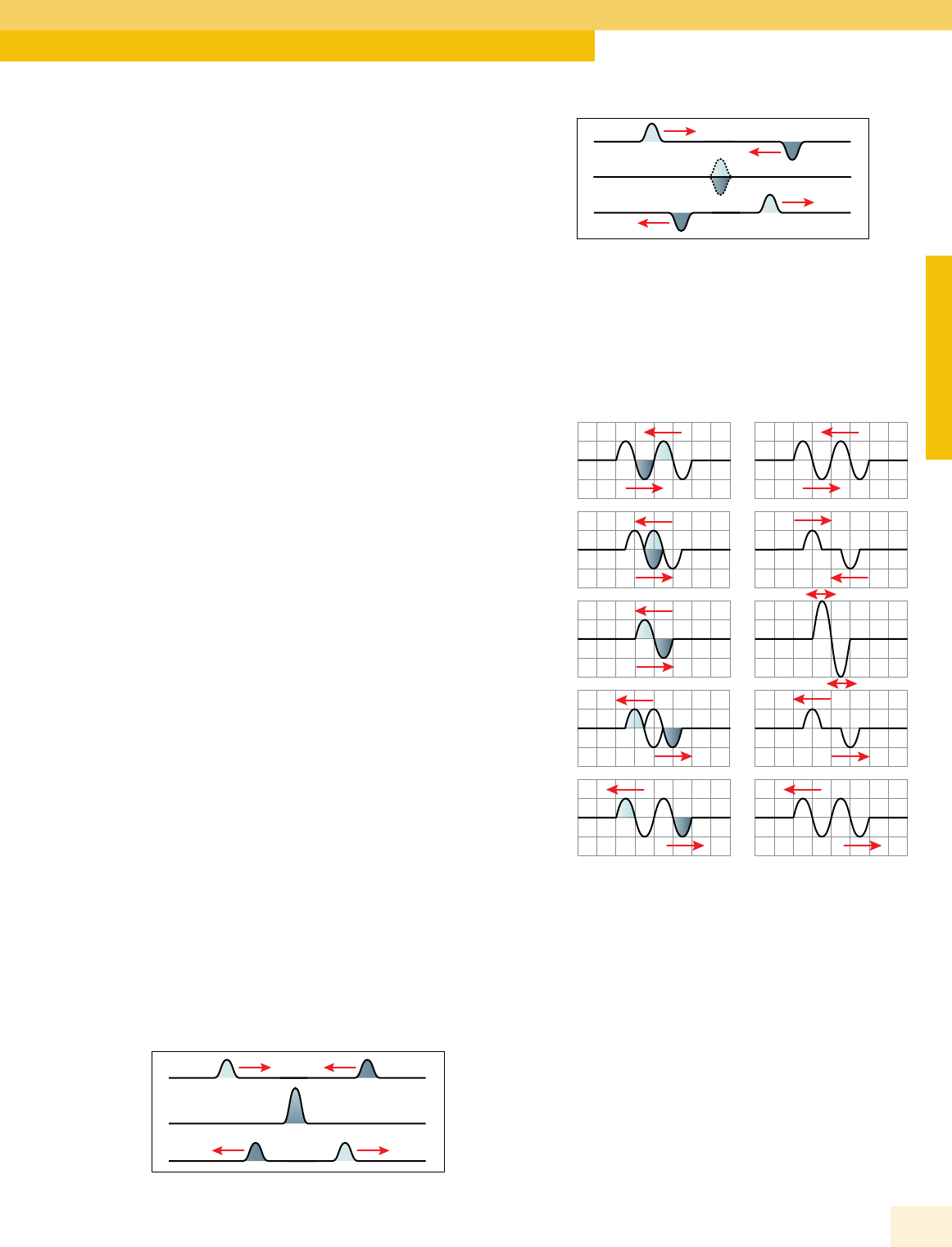

Veja a seguir a superposição de dois pulsos transversais em
fase (a) e em oposição de fase (b).
(a)
(b)
(a)
(b)
Considere dois pulsos completos, com a mesma amplitude
e em oposição de fase, que se propagam em sentidos
opostos ao longo de uma corda elástica, em cinco instantes
de tempo. Considere cada quadriculado da figura a seguir
com dimensões 2 cm . 2 cm, e que a velocidade de cada
pulso seja igual a 1,0 cm/s. Dessa forma, a cada segundo,
os pulsos caminham 1,0 cm. Cada figura da direita, em cada
um dos instantes, mostra a onda resultante e, claro, a forma
que a corda assume devido à superposição dos pulsos.
t = 0
t = 1 s
t = 2 s
t = 3 s
t = 4 s
No instante t = 2 s, as cristas e os vales dos dois pulsos
se superpõem. Dessa forma, a onda resultante apresenta
amplitude igual a 4,0 cm. Nos instantes t = 1 s e t = 3 s,
a crista de um pulso se sobrepõe ao vale do outro, e vice-versa.
Assim, o efeito resultante é uma amplitude nula. Nesse caso,
a interferência é destrutiva total. Você deve desenhar, em
casa, as ondas resultantes, nos cinco instantes mostrados
anteriormente, para dois pulsos em concordância de fase.
Interferência de ondas
bidimensionais
Da mesma forma que ocorre com ondas unidimensionais,
as ondas bidimensionais (ou tridimensionais) também
sofrem interferência quando ocorre a superposição dos
pulsos, no mesmo instante e em cada ponto do meio,
gerados por uma ou por mais de uma fonte de ondas.
Difração e Interferência de Ondas
FÍ
SI
C
A
37Bernoulli Sistema de Ensino
A figura a seguir mostra duas ondas, geradas por duas
fontes F1 e F2, que se propagam na água contida em uma
cuba de ondas. Considere que as fontes sejam coerentes,
ou seja, que elas produzam ondas com a mesma frequência
e em concordância de fase. Assim, o comprimento de onda é
o mesmo para as duas ondas. As linhas cheias e pontilhadas
representam, respectivamente, as cristas e os vales das
ondas. Considere que as duas ondas foram geradas com a
mesma amplitude (A).
F1 F2
Essa figura mostra um padrão de interferência. Observe
que os pontos pretos indicam posições em que a interferência
é destrutiva total (cristas e vales superpostos). Nesses
pontos, a todo instante, a amplitude é sempre nula.
A linha que une tais pontos (linha preta na figura) é chamada
de linha nodal. Em todos os pontos dessas linhas, temos
sempre uma interferência destrutiva total e, portanto,
a água permanece em repouso. Uma rolha, por exemplo,
colocada em qualquer ponto da linha nodal não oscila,
ou seja, existe um padrão ou um modelo para a interferência.
As bolinhas brancas mostram pontos do meio em que
a interferência é totalmente construtiva (superposições
de crista com crista ou de vale com vale). Nesses pontos,
a amplitude resultante é máxima, e a água tem a sua maior
oscilação. Um objeto flutuante, colocado em qualquer um
desses pontos, oscila para cima e para baixo com uma
amplitude 2A. A região compreendida entre duas linhas
nodais é chamada de região ventral. Nela, a água está
oscilando, para cima e para baixo, com variadas amplitudes.
A fotografia a seguir mostra o padrão de interferência
discutido na figura anterior.
 Is
to
ck
ph
ot
o
Observe que a fotografia mostra várias linhas nodais.
Na linha central das regiões ventrais, podemos ver cristas
e vales. Na região ventral, temos a noção do deslocamento
das ondas no sentido radial.
As ondas tridimensionais também apresentam padrão de
interferência semelhante. A diferença está no fato de que
elas, por se propagarem nas três dimensões do espaço,
podem formar superfícies nodais (em vez de linhas) e regiões
ventrais espaciais (e não planas). Devido à dificuldade de
se desenhar tais padrões, eles serão omitidos.
Condições de interferência
Vamos tratar apenas das interferências construtiva ou
destrutiva total. Considere duas fontes F1 e F2 emitindo ondas
em concordância de fase e que se deslocam pelo meio de
propagação com comprimento de onda (λ). Essas ondas se
superpõem em um ponto P, como mostra a figura a seguir.
Observe que o ponto P é atingido, simultaneamente, por duas
cristas e, dessa forma, a interferência é construtiva. Observe
que cada onda percorre uma distância igual a 4λ até o ponto P.
Se nesse ponto chegassem à crista de uma das ondas e o
vale da outra, a interferência seria destrutiva. Portanto,
o que define se num ponto existe interferência construtiva ou
destrutiva, além da fase da onda, é a distância percorrida por
cada uma delas até esse ponto. Sejam L1 e L2 as distâncias
das fontes 1 e 2 até o ponto P, respectivamente.
F1
F2
P
Para fontes que geram ondas em concordância de fase,
a interferência será:
1 – Construtiva, se |L1 – L2| = nλ
2 – Destrutiva, se |L1 – L2| = (n + ½)λ
Para fontes que geram ondas em oposição de fase,
a interferência será:
1 – Construtiva, se |L1 – L2| = (n + ½)λ
2 – Destrutiva, se |L1 – L2| = nλ
Nessas relações, n = 0, 1, 2, 3, ...
OBSERVAÇÃO
Se um ponto é atingido por uma onda que chega
diretamente de uma fonte e por outra emitida pela mesma
fonte, mas que sofreu uma reflexão com inversão de fase,
devemos usar as relações de interferência para fontes em
oposição de fase.
