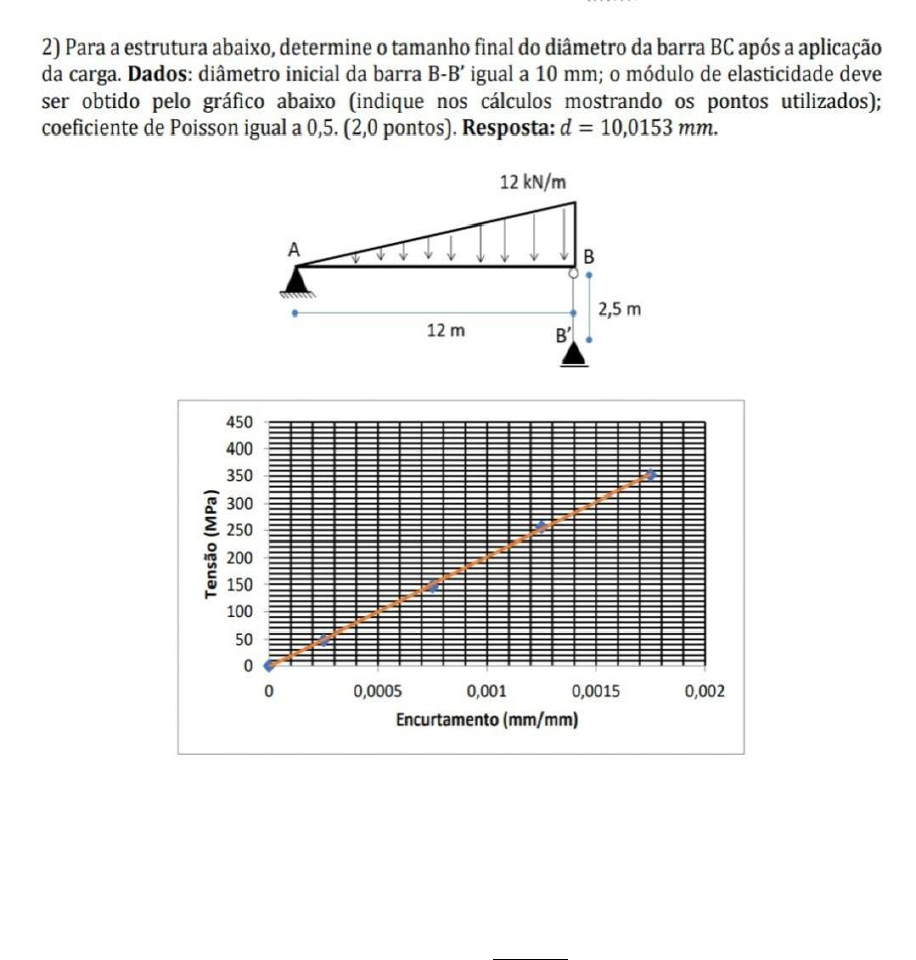

Para resolver este problema, precisamos inicialmente calcular a força que atua na
barra BB’, para isso aplicamos o somatório dos momentos no ponto A:
∑ 𝑀𝐴 = 0
↶+
 12𝐹𝐵𝐵′ −
12 ∗ 12
2
∗ 8 = 0
12𝐹𝐵𝐵′ − 576 = 0
12𝐹𝐵𝐵′ = 576
𝐹𝐵𝐵′ = 48 𝑘𝑁
A variação do diâmetro da barra pode ser escrita da seguinte forma:
∆𝑑 = 𝑑𝜖𝑙𝑎𝑡
Portanto, precisamos determinar a deformação lateral. Como foi fornecido o
coeficiente de Poisson, vamos escrever a seguinte relação:
𝜈 =
𝜖𝑙𝑎𝑡
𝜖𝑙𝑜𝑛𝑔

Isolando a deformação lateral:
𝜖𝑙𝑎𝑡 = 𝜈𝜖𝑙𝑜𝑛𝑔
Para determinar a deformação longitudinal podemos escrever a lei de Hooke:
𝜎 = 𝐸𝜖𝑙𝑜𝑛𝑔
𝜖𝑙𝑜𝑛𝑔 =
𝜎
𝐸

A tensão normal na barra é dada por:
𝜎 =
𝐹𝐵𝐵′
𝐴

𝜎 =
𝐹𝐵𝐵′
𝜋𝑑2
4

𝜎 =
4𝐹𝐵𝐵′
𝜋𝑑2

Substituindo na equação para a deformação longitudinal:
𝜖𝑙𝑜𝑛𝑔 =
4𝐹𝐵𝐵′
𝜋𝑑2
𝐸

𝜖𝑙𝑜𝑛𝑔 =
4𝐹𝐵𝐵′
𝜋𝑑2𝐸

Substituindo agora a deformação longitudinal na equação para a deformação lateral:
𝜖𝑙𝑎𝑡 =
4𝜈𝐹𝐵𝐵′
𝜋𝑑2𝐸

Desta forma, a variação do diâmetro da barra será:
∆𝑑 = 𝑑
4𝜈𝐹𝐵𝐵′
𝜋𝑑2𝐸

∆𝑑 =
4𝜈𝐹𝐵𝐵′
𝜋𝑑𝐸

Do gráfico fornecido, temos que o módulo de elasticidade:
𝐸 =
𝜎
𝜖

𝐸 =
100
0,0005

𝐸 = 200 𝐺𝑃𝑎
Por fim, a variação do diâmetro:
∆𝑑 =
4 ∗ 0,5 ∗ 48 ∗ 103
𝜋 ∗ 0,001 ∗ 200 ∗ 109

∆𝑑 = 1,53 ∗ 10−4 𝑚
∆𝑑 = 0,0153 𝑚𝑚
Portanto, o novo diâmetro da barra será:
𝑑𝑛 = 𝑑 + ∆𝑑
𝑑𝑛 = 10 + 0,0153
𝑑𝑛 = 10,0153 𝑚𝑚

a) Para determinar as tensões em cada barra, precisamos inicialmente calcular as
forças normais em cada uma das barras. O primeiro passo para calcular as forças nas
barras da treliça é determinar as reações nos apoios, aplicando o somatório dos
momentos em b:
∑ 𝑀𝐵 = 0
↶+
 8𝑉𝐶 − 4 ∗
8
10
∗ 50 + 3 ∗
6
10
∗ 50 = 0
8𝑉𝑐 − 160 + 90 = 0
8𝑉𝑐 − 70 = 0
8𝑉𝑐 = 70
𝑉𝑐 = 8,75 𝑘𝑁
Aplicando o somatório das forças em y:
∑ 𝐹𝑦 = 0
↑+
 𝑉𝐵 + 8,75 −
8
10
∗ 50 = 0
𝑉𝐵 + 8,75 − 40 = 0
𝑉𝐵 − 31,25 = 0
𝑉𝐵 = 31,25 𝑘𝑁
Aplicando agora o somatório das forças em x:
∑ 𝐹𝑥 = 0
→+
 𝐻𝐵 −
6
10
∗ 50 = 0
𝐻𝐵 − 30 = 0
𝐻𝐵 = 30 𝑘𝑁
Agora vamos aplicar a lei dos nós para determinar a força normal em cada barra:
Nó B:

Calculando o ângulo 𝜃:
𝜃 = 𝑡𝑔−1 (
3
4
)
𝜃 = 36,87°
Das forças em y:
𝐹𝐵𝐴𝑆𝑒𝑛36,87 + 31,25 = 0
𝐹𝐵𝐴𝑠𝑒𝑛36,87 = −31,25
𝐹𝐵𝐴 = −52,08 𝑘𝑁
Das forças em x:
𝐹𝐵𝐶 − 52,08𝑐𝑜𝑠36,87 + 30 = 0
𝐹𝐵𝐶 − 11,67 = 0
𝐹𝐵𝐶 = 11,67 𝑘𝑁
Nó C:
Das forças em y:
𝐹𝐶𝐴𝑠𝑒𝑛36,87 − 8,75 = 0
𝐹𝐶𝐴𝑠𝑒𝑛36,87 = 8,75
𝐹𝐶𝐴 = 14,58 𝑘𝑁
Agora que já temos as forças normais, podemos determinar as tensões. A tensão na
barra BA:
𝜎𝐵𝐴 =
𝐹𝐵𝐴
𝐴

𝜎𝐵𝐴 =
52,08
𝜋 ∗ 52
4

𝜎𝐵𝐴 = 2,65 𝑘𝑁/𝑐𝑚2
A tensão na barra CA:
𝜎𝐶𝐴 =
𝐹𝐶𝐴
𝐴

𝜎𝐶𝐴 =
14,58
𝜋 ∗ 52
4

𝜎𝐶𝐴 = 0,74 𝑘𝑁/𝑐𝑚2
A tensão na barra BC:
𝜎𝐵𝐶 =
𝐹𝐵𝐶
𝐴

𝜎𝐵𝐶 =
11,67
𝜋 ∗ 52
4

𝜎𝐵𝐶 = 0,59 𝑘𝑁/𝑐𝑚2
b) Para determinar o diâmetro vamos utilizar o critério da resistência:
𝑠 =
𝜎𝑟𝑢𝑝
𝜎

𝑠 =
𝜎𝑟𝑢𝑝
𝐹
𝐴

𝑠 =
𝐴𝜎𝑟𝑢𝑝
𝐹

𝑠𝐹
𝜎𝑟𝑢𝑝
=
𝜋𝑑2
4

𝑑2 =
4𝑠𝐹
𝜋𝜎𝑟𝑢𝑝

𝑑 = √
4𝑠𝐹
𝜋𝜎𝑟𝑢𝑝

Para a barra BA, temos que a mesma está sujeita a compressão, portanto:
𝑑𝐵𝐴 = √
4 ∗ 1,5 ∗ 52,08
𝜋 ∗ 3,5

𝑑𝐵𝐴 = 5,33 𝑐𝑚
Para a barra CA, temos que a mesma também está sujeita a compressão:
𝑑𝐶𝐴 = √
4 ∗ 1,5 ∗ 14,58
𝜋 ∗ 3,5

𝑑𝐶𝐴 = 2,82 𝑐𝑚
Para a barra BC, temos que a mesma está sujeita a tração:
𝑑𝐵𝐶 = √
4 ∗ 1,5 ∗ 11,67
𝜋 ∗ 3

𝑑𝐵𝐶 = 2,73 𝑐𝑚
Portanto, o menor diâmetro aceitável será o da barra BA, isto acontece, pois a mesma
está sujeita ao maior esforço. Se utilizar o diâmetro da barra BC por exemplo, a treliça
não irá suportar a carga na barra BA e irá ocorrer falha do material. Desta forma a
resposta final será:
𝑑 = 5,33 𝑐𝑚
Arredondando para múltiplos de 0,5 cm:
𝑑 = 5,5 𝑐𝑚




Como estamos apenas considerando o trecho “af”, a reação no apoio “a”:
𝑁𝑎 − 70 + 250 − 90 + 150 = 0
𝑁𝑎 + 240 = 0
𝑁𝑎 = −240 𝑘𝑁
Temos o seguinte diagrama de esforço normal:

Agora vamos calcular as tensões em cada um dos trechos. A tensão no trecho ab:
𝜎𝑎𝑏 =
240 ∗ 103
𝜋 ∗ 0,062
4

𝜎𝑎𝑏 = 84,88 𝑀𝑃𝑎
A tensão no trecho bc:
𝜎𝑏𝑐 =
310 ∗ 103
𝜋 ∗ 0,062
4

𝜎𝑏𝑐 = 109,64 𝑀𝑃𝑎
A tensão no trecho cd:
𝜎𝑐𝑑 =
60 ∗ 103
𝜋 ∗ 0,062
4

𝜎𝑐𝑑 = 21,22 𝑀𝑃𝑎
Calculando a tensão no trecho de:
𝜎𝑑𝑒 =
150 ∗ 103
𝜋 ∗ 0,032
4

𝜎𝑑𝑒 = 212,21 𝑀𝑃𝑎
Portanto, a máxima tensão é:
𝜎𝑑𝑒 = 212,21 𝑀𝑃𝑎
b) Para determinar a força P que não altere a reação no apoio “i”, temos:
𝛿𝑎𝑖 =
𝑁𝑎𝑏𝐿𝑎𝑏
𝐴𝑎𝑑𝐸𝑎𝑑
+
𝑁𝑏𝑐𝐿𝑏𝑐
𝐴𝑎𝑑𝐸𝑎𝑑
+
𝑁𝑐𝑑𝐿𝑐𝑑
𝐴𝑎𝑑𝐸𝑎𝑑
+
𝑁𝑑𝑒𝐿𝑑𝑒
𝐴𝑑𝑓𝐸𝑑𝑓
+
𝑃𝐿𝑒𝑓
𝐴𝑑𝑓𝐸𝑑𝑓
+ 𝛿𝑓𝑔 +
𝑁𝑔ℎ𝐿𝑔ℎ
𝐴𝑔𝑖𝐸𝑔𝑖
+
𝑁ℎ𝑖𝐿ℎ𝑖
𝐴𝑔𝑖𝐸𝑔𝑖

O deslocamento das extremidades será nulo, pois o apoio é um engaste. Isolando o
P:
𝑁𝑎𝑏𝐿𝑎𝑏
𝐴𝑎𝑑𝐸𝑎𝑑
+
𝑁𝑏𝑐𝐿𝑏𝑐
𝐴𝑎𝑑𝐸𝑎𝑑
+
𝑁𝑐𝑑𝐿𝑐𝑑
𝐴𝑎𝑑𝐸𝑎𝑑
+
𝑁𝑑𝑒𝐿𝑑𝑒
𝐴𝑑𝑓𝐸𝑑𝑓
+
𝑃𝐿𝑒𝑓
𝐴𝑑𝑓𝐸𝑑𝑓
+ 𝛿𝑓𝑔 +
𝑁𝑔ℎ𝐿𝑔ℎ
𝐴𝑔𝑖𝐸𝑔𝑖
+
𝑁ℎ𝑖𝐿ℎ𝑖
𝐴𝑔𝑖𝐸𝑔𝑖
= 0
𝑃𝐿𝑒𝑓
𝐴𝑑𝑓𝐸𝑑𝑓
= −
𝑁𝑎𝑏𝐿𝑎𝑏
𝐴𝑎𝑑𝐸𝑎𝑑
−
𝑁𝑏𝑐𝐿𝑏𝑐
𝐴𝑎𝑑𝐸𝑎𝑑
−
𝑁𝑐𝑑𝐿𝑐𝑑
𝐴𝑎𝑑𝐸𝑎𝑑
−
𝑁𝑑𝑒𝐿𝑑𝑒
𝐴𝑑𝑓𝐸𝑑𝑓
− 𝛿𝑓𝑔 −
𝑁𝑔ℎ𝐿𝑔ℎ
𝐴𝑔𝑖𝐸𝑔𝑖
−
𝑁ℎ𝑖𝐿ℎ𝑖
𝐴𝑔𝑖𝐸𝑔𝑖

𝑃𝐿𝑒𝑓
𝐴𝑑𝑓𝐸𝑑𝑓
= −
1
𝐴𝑎𝑑𝐸𝑎𝑑
(𝑁𝑎𝑏𝐿𝑎𝑏 + 𝑁𝑏𝑐𝐿𝑏𝑐 + 𝑁𝑐𝑑𝐿𝑐𝑑 + 𝑁𝑑𝑒𝐿𝑑𝑒) − 𝛿𝑓𝑔 −
1
𝐴𝑔𝑖𝐸𝑔𝑖
(𝑁𝑔ℎ𝐿𝑔ℎ
+ 𝑁ℎ𝑖𝐿ℎ𝑖)
𝑃 = −
𝐴𝑑𝑓𝐸𝑑𝑓
𝐴𝑎𝑑𝐸𝑎𝑑𝐿𝑒𝑓
(𝑁𝑎𝑏𝐿𝑎𝑏 + 𝑁𝑏𝑐𝐿𝑏𝑐 + 𝑁𝑐𝑑𝐿𝑐𝑑 + 𝑁𝑑𝑒𝐿𝑑𝑒) −
𝛿𝑓𝑔𝐴𝑑𝑓𝐸𝑑𝑓
𝐿𝑒𝑓
−
𝐴𝑑𝑓𝐸𝑑𝑓
𝐴𝑔𝑖𝐸𝑔𝑖𝐿𝑒𝑓
(𝑁𝑔ℎ𝐿𝑔ℎ + 𝑁ℎ𝑖𝐿ℎ𝑖)
𝑃 = −
7,07 ∗ 10−4 ∗ 100 ∗ 109
2,83 ∗ 10−4 ∗ 120 ∗ 109 ∗ 0,05
∗ (240 ∗ 0,03 + 310 ∗ 0,09 + 60 ∗ 0,03 + 150 ∗ 0,07) −
0,09 ∗ 10−3 ∗ 7,07 ∗ 10−4 ∗ 100 ∗ 109
0,05
−
7,07 ∗ 10−4 ∗ 100 ∗ 109
1,96 ∗ 10−3 ∗ 80 ∗ 109 ∗ 0,05
(200 ∗ 0,06 + 150 ∗ 0,1)
𝑃 = 510,04 𝑘𝑁



a) Para determinar o deslocamento em C, temos a seguinte relação:
𝛿𝐶
1,8
=
𝛿𝐵
0,6

𝛿𝐶 =
1,6𝛿𝐵
0,6

𝛿𝐶 = 2𝛿𝐵
Onde o deslocamento em B:
𝛿𝐵 =
𝐹𝐵𝐷𝐿𝐵𝐷
𝐴𝐵𝐷𝐸𝐵𝐷

Aplicando o somatório dos momentos em A para calcular 𝐹𝐵𝐷:
∑ 𝑀𝐴 = 0
↶+
 0,6𝐹𝐵𝐷 − 1,8 ∗ 1,5 = 0
0,6𝐹𝐵𝐷 = 2,7
𝐹𝐵𝐷 = 4,5 𝑘𝑁
Desta forma o deslocamento em C:
𝛿𝐶 =
2𝐹𝐵𝐷𝐿𝐵𝐷
𝐴𝐵𝐷𝐸𝐵𝐷

𝛿𝐶 =
2 ∗ 4,5 ∗ 103 ∗ 2,2
𝜋 ∗ 0,0062
4 ∗ 200 ∗ 109

𝛿𝐶 = 5,25 ∗ 10−3 𝑚
𝛿𝐶 = 5,25 𝑚𝑚
b) A variação do diâmetro pode ser expressa da seguinte forma:
∆𝑑 = 𝑑𝜖𝑙𝑎𝑡
Onde, temos a seguinte relação para a deformação lateral:
𝜈 = −
𝜖𝑙𝑎𝑡
𝜖𝑙𝑜𝑛𝑔

𝜖𝑙𝑎𝑡 = −𝜈𝜖𝑙𝑜𝑛𝑔
Substituindo na equação para a variação do diâmetro:
∆𝑑 = −𝑑𝜈𝜖𝑙𝑜𝑛𝑔
Pela lei de Hooke:
𝜎 = 𝐸𝜖𝑙𝑜𝑛𝑔
𝜖𝑙𝑜𝑛𝑔 =
𝜎
𝐸

Substituindo na equação para a variação do diâmetro:
∆𝑑 = −𝑑𝜈
𝜎
𝐸

A tensão normal na barra:
𝜎 =
𝐹𝐵𝐷
𝐴

𝜎 =
𝐹𝐵𝐷
𝜋𝑑2
4

𝜎 =
4𝐹𝐵𝐷
𝜋𝑑2

Substituindo na equação para a variação do diâmetro:
∆𝑑 = −𝑑𝜈
4𝐹𝐵𝐷
𝜋𝑑2
𝐸

∆𝑑 = −
4𝜈𝐹𝐵𝐷
𝜋𝑑𝐸

∆𝑑 = −
4 ∗ 0,3 ∗ 4,5 ∗ 103
𝜋 ∗ 0,006 ∗ 200 ∗ 109

∆𝑑 = −1,432394 ∗ 10−6 𝑚
∆𝑑 = −1,432394 ∗ 10−3 𝑚𝑚
Portanto, o diâmetro final:
𝑑𝑓 = 𝑑 + ∆𝑑
𝑑𝑓 = 6 − 1,432394 ∗ 10−3
𝑑𝑓 = 5,998567 𝑚𝑚
O raio pode ser escrito como sendo:
𝑟𝑓 =
𝑑𝑓
2

𝑟𝑓 =
5,998567
2

𝑟𝑓 = 2,99928 𝑚𝑚

Para este problema, conseguimos escrever a seguinte relação:
𝛿1
6
=
𝛿2
9

𝛿1 =
6
9
𝛿2
𝐹1𝐿
(𝐸𝐴)1
=
6
9
𝐹2𝐿
(𝐸𝐴)2

𝐹1 =
6𝐹2(𝐸𝐴)1
9(𝐸𝐴)2

Aplicando o somatório dos momentos no apoio:
∑ 𝑀 = 0
↶+
 6𝐹1 + 9𝐹2 − 12 ∗ 55 = 0
6𝐹1 + 9𝐹2 = 660
9𝐹2 = 660 − 6𝐹1
𝐹2 =
660 − 6𝐹1
9

Substituindo na expressão para 𝐹1:
𝐹1 =
6
660− 6𝐹1
9
(𝐸𝐴)1
9(𝐸𝐴)2

𝐹1 =
(3960 − 36𝐹1)(𝐸𝐴)1
81(𝐸𝐴)2

Para simplificar a expressão, temos o seguinte:
(𝐸𝐴)1
(𝐸𝐴)2
=
103
2 ∗ 103
=
1
2

Temos então:
𝐹1 =
(3960 − 36𝐹1)
162

162𝐹1 = 3960 − 36𝐹1
162𝐹1 + 36𝐹1 = 3960
198𝐹1 = 3960
𝐹1 = 20 𝑘𝑁
Calculando 𝐹2:
𝐹2 =
660 − 6 ∗ 20
9

𝐹2 = 60 𝑘𝑁





a) Aplicando as equações de equilíbrio no nó C:
∑ 𝐹𝑥 = 0
→+
 −
4
5
𝐹𝐶𝐷 + 160 = 0
4
5
𝐹𝐶𝐷 = 160
𝐹𝐶𝐷 =
5 ∗ 160
4

𝐹𝐶𝐷 = 200 𝑘𝑁
∑ 𝐹𝑦 = 0
↑+
 −
3
5
∗ 200 + 𝐹𝐶𝐵 = 0
𝐹𝐶𝐵 =
3
5
∗ 200
𝐹𝐶𝐵 = 120 𝑘𝑁
b) A tensão normal na barra CD:
𝜎𝐶𝐷 =
𝐹𝐶𝐷
𝐴𝐶𝐷

𝜎𝐶𝐷 =
200
5

𝜎𝐶𝐷 = 40 𝑘𝑁/𝑐𝑚2
A tensão normal na barra CB:
𝜎𝐶𝐵 =
𝐹𝐶𝐵
𝐴𝐶𝐵

𝜎𝐶𝐵 =
120
4

𝜎𝐶𝐵 = 30 𝑘𝑁/𝑐𝑚2
c) A barra CD está sujeita a tração, portando o coeficiente de segurança:
𝑠𝐶𝐷 =
𝜎𝑐𝑜𝑚𝑝
𝜎𝐶𝐷

𝑠𝐶𝐷 =
240
40

𝑠𝐶𝐷 = 6
A barra CB está sujeita a tração, portanto o coeficiente de segurança:
𝑠𝐶𝐵 =
𝜎𝑡𝑟
𝜎𝐶𝐵

𝑠𝐶𝐵 =
60
30

𝑠𝐶𝐵 = 2
