CONDUTO TOMADA INTERMEDIÁRIA - exercícios resolvidos

Prévia do material em texto

CONDUTO SEM TOMADA INTERMEDIÁRIA

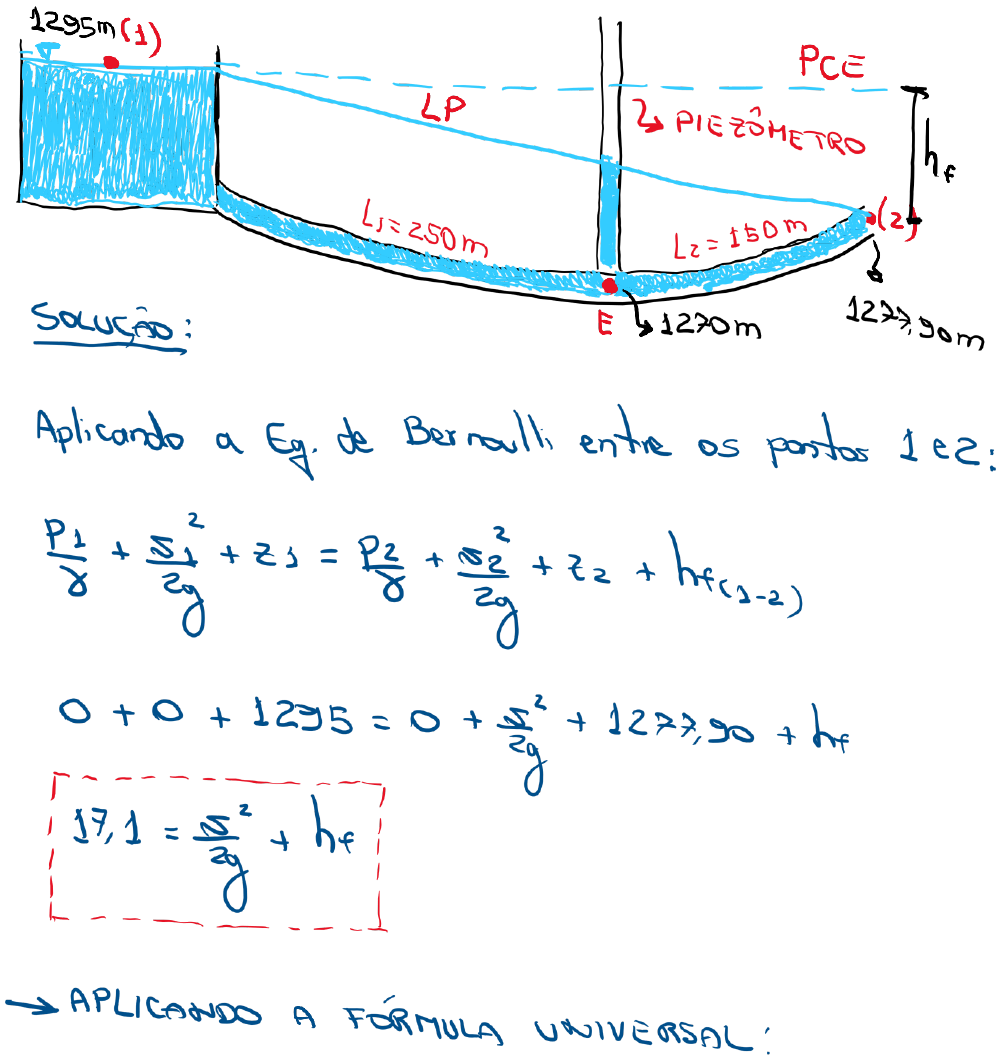

Uma canalização de tubos de ferro fundido novo com diâmetro de 200 mm é
alimentada por um reservatório cujo nível da água situa-se na cota de 1295 m.
Calcular a vazão e a pressão no ponto E, situado na cota 1270 m, sabendo que
a descarga se faz livremente na cota 1277,90 m. Desprezar as perdas
localizadas. Use a fórmula Universal (f = 0,03) e de Hazen-Willians (C = 130).




































































































































































































CONDUTO COM UMA TOMADA INTERMEDIÁRIA

Considere o mesmo exercício resolvido anteriormente, mas agora com uma
tomada intermediária no ponto E. Calcule a vazão no trecho 1 e a pressão no
ponto E.


































































































































CONDUTO COM DISTRIBUIÇÃO EM MARCHA

No encanamento (C = 100) da figura a seguir, os trechos AB e EF são virgens.
O trecho intermediário BE distribui em marcha 20 L/s e o trecho EF conduz ao
reservatório R2 5 L/s. Quais os diâmetros destes trechos se as pressões em B
e E são 55 mca e 5,7 kgf/cm2, respectivamente?
