UNIVERSIDADE FEDERAL DA PARAÍBA
CEAR – CENTRO DE ENERGIAS ALTERNATIVAS E RENOVÁVEIS
Programa Huawei Power Generation
Módulo 1: Eletricidade básica aplicada a sistemas fotovoltaicos
Profª. Thamyres Tâmulla C. Palitó

Atividade 4 – Noções de Instalações Elétricas
Aluno(a)s:



1. O que é uma instalação elétrica predial (1,25 pontos)?

a) É todo o processo necessário para conseguir trazer energia elétrica para um prédio, passagem de fios e
instalação de tomadas, pontos de iluminação e disjuntores, entre outras coisas.
b) Um conjunto de baterias e painéis solares.
c) Um conjunto de equipamentos utilizados para a produção de energia eólica.
d) Um sistema de iluminação de emergência utilizado em aeronaves.
e) Um dispositivo de monitoramento de temperatura.

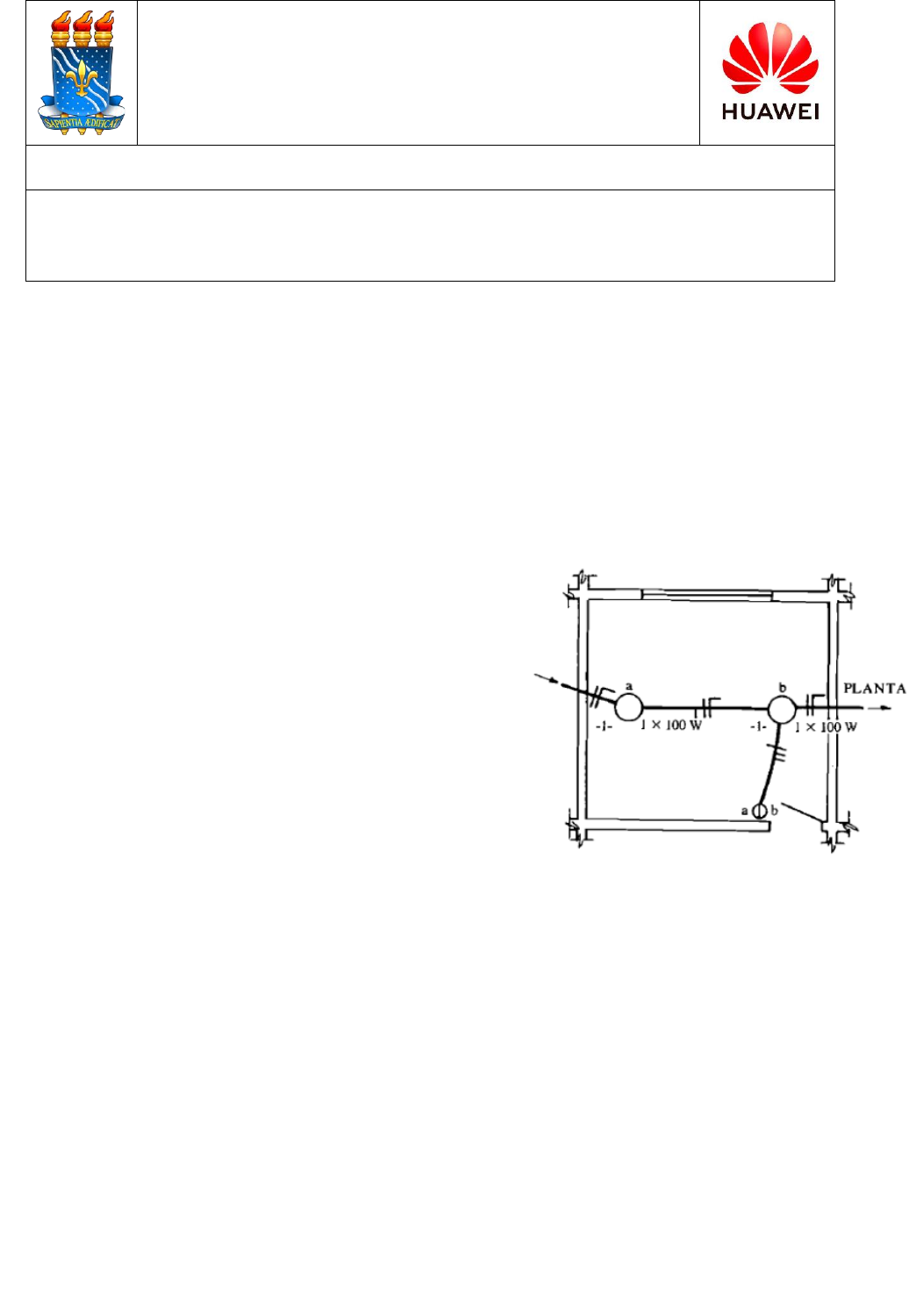

2. A imagem ao lado, refere-se a um diagrama elétrico. Nesse
esquema, está representada a ligação de (1,25 pontos):

a) Dois pontos de luz comandados por um interruptor
paralelo.
b) Dois pontos de luz comandados por um interruptor
intermediário.
c) Dois pontos de luz comandados por um interruptor de
duas seções.
d) Três pontos de luz comandados por dois interruptores
simples de uma seção.
e) Três pontos de luz comandados por dois interruptores
paralelos.

3. As cores dos fios elétricos têm um significado de acordo com a função do fio e são muito importantes para
garantir a segurança da rede elétrica e das pessoas que terão contato com ela. As cores azul claro, verde e
vermelho indicam os seguintes fios, respectivamente (1,25 pontos):

a) fio terra; fio fase; fio neutro.
b) fio fase; fio terra; fio neutro.
c) fio terra; fio neutro; fio fase.
d) fio neutro; fio fase; fio retorno.
e) fio neutro; fio terra; fio fase.

4. No contexto das instalações elétricas prediais, os disjuntores são responsáveis por (1,25 pontos):

a) interromper o fluxo de corrente elétrica em situações de emergência;
b) geram calor adicional no sistema;
c) aumentam a potência do sistema;
d) permitem a ocorrência de sobrecargas;
e) reduzem a eficiência do sistema elétrico.

5. Considerando-se a ligação dos fios à fonte fornecedora de energia elétrica, enumere a 2ª coluna de acordo
com a 1ª e, após, assinale a alternativa que apresenta a sequência CORRETA (1,25 pontos).

(1) Disjuntor.
(2) Transformador.
(3) Chave de fenda.

( ) Garante a correta ligação dos fios à fonte fornecedora de energia.
( ) Atua como um interruptor de proteção que monitora o fluxo de corrente
elétrica na instalação.
( ) Altera a tensão elétrica de um circuito para outra tensão.
( ) Permite o ajuste preciso dos componentes elétricos durante a montagem
ou manutenção.

a) 1 - 2 - 2 - 3;
b) 1 - 1 - 2 - 3;
c) 2 - 2 - 3 - 1;
d) 2 - 2 - 1 - 3;
e) 3 - 2 - 2 - 1.

6. Nas tomadas, como a mostrada na imagem a seguir, onde deve ser conectado o condutor de aterramento
(1,25 pontos)?

a) Em qualquer borne.
b) No borne da direita.
c) No borne da esquerda.
d) No borne central.




7. Um chuveiro elétrico cuja tensão de alimentação nominal seja 220 V e cuja potência seja 5.500 W deve ter seu
circuito seccionado por um disjuntor termomagnético. Marque a alternativa CORRETA que represente o valor
da corrente (A) nominal mínima do disjuntor adequado para o circuito desse chuveiro (1,25 pontos):

a) 10 A.
b) 16 A.
c) 20 A.
d) 32 A.
e) 40 A.

8. A figura abaixo apresenta a simbologia comumente utilizada para representar condutores localizados dentro
de um eletroduto em um esquema ou projeto de uma instalação elétrica de baixa tensão. Marque a alternativa
que identifica CORRETAMENTE a sequência dos condutores apresentada (1,25 pontos):



a) i – Neutro, ii – Fase, iii – Proteção (condutor “terra”), iv – Retorno.
b) i – Retorno, ii – Fase, iii – Proteção (condutor “terra”), iv – Neutro.
c) i – Fase, ii – Neutro, iii – Proteção (condutor “terra”), iv – Retorno.
d) i – Neutro, ii – Fase, iii – Retorno, iv – Proteção (condutor “terra”).
e) i – Fase, ii – Retorno, iii – Proteção (condutor “terra”), iv – Neutro.
