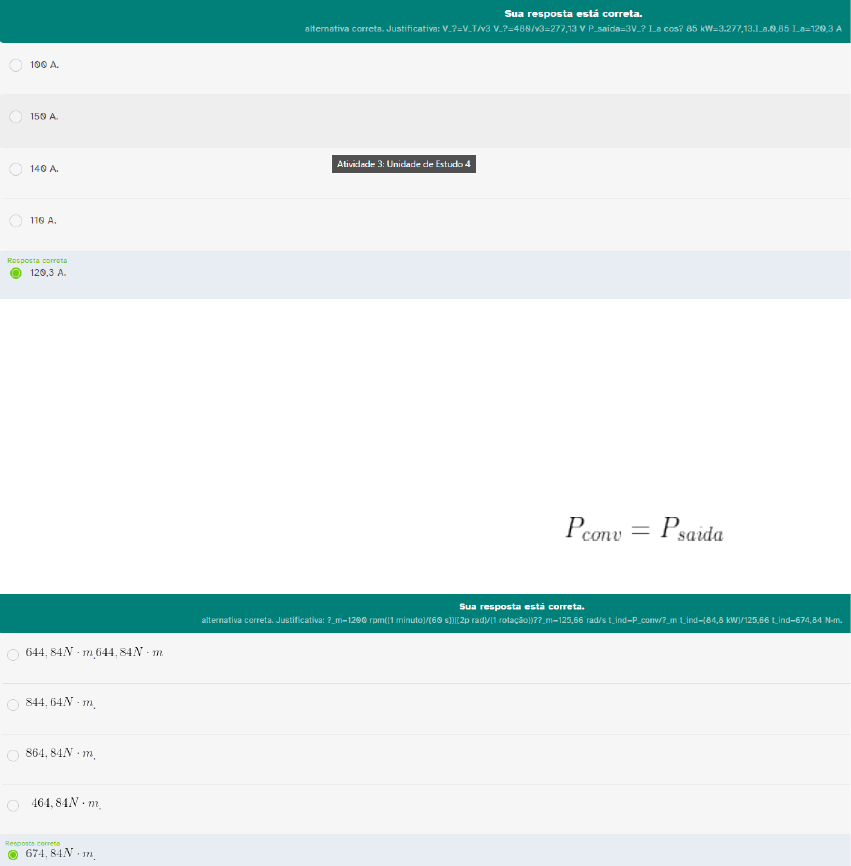

Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz e tensão terminal de 480 V, com fator de potência 0,85. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, a corrente de armadura necessária para que a potência de saída seja igual a 85 kW deverá ser:
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz, velocidade síncrona 1200 rpm e tensão terminal de 480 V. A corrente de armadura é de 120 A, com fator de potência 0,85 indutivo. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, o que significa que   , calcule o torque induzido.
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz e tensão terminal de 720 V. A corrente de armadura é de 90 A, com fator de potência 0,85 indutivo. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 kW e que as perdas no núcleo valem 1,9 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se, respectivamente:
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz e tensão terminal de 480 V. A corrente de armadura é de 120 A, com fator de potência 0,85 indutivo. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se, respectivamente:
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz e tensão terminal de 540 V. A corrente de armadura é de 90 A. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, encontre o fator de potência de operação, para que a potência de saída seja igual a 75 kW.
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz, velocidade síncrona 3600 rpm e tensão terminal de 480 V. A corrente de armadura é de 120 A, com fator de potência 0,85 indutivo. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, o que significa que  , calcule o torque induzido.
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz e tensão terminal de 480 V. A corrente de armadura é de 120 A. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, encontre o fator de potência de operação, para que a potência de saída seja igual a 85 kW.
A região de operação permitida de uma máquina síncrona, conforme os limites de segurança, é apresentada, na maioria das vezes, por um gráfico, que representa a curva de capacidade da máquina. Nesse gráfico, aparecem os carregamentos máximos de potência reativa, com cargas diversas. A análise desse gráfico permite monitoramento e adequações, sempre que necessário.
Com relação à responsabilidade de dimensionar e monitorar o funcionamento de máquinas síncronas, é correto afirmar que:
Considere um motor síncrono trifásico operando sob as seguintes condições:  frequência 60 Hz e tensão terminal de 460 V. A corrente de armadura é de 120 A, com fator de potência 0,95 indutivo. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 200 W e que as perdas no núcleo valem 1,7 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se, respectivamente:
Quanto à natureza de operação, máquinas síncronas podem ser classificadas como motor ou gerador. Com relação à tipologia de aplicações e configuração do circuito magnético, podem ser classificadas como de polos salientes ou lisos.
Um comparativo entre a configuração atesta que:
