Atividade Análise Experimental

Experimento 1
No experimento com a semolina e os eletrodos, a semolina assume a
forma das linhas do campo elétrico. Na montagem 1, com os eletrodos
posicionados um de frente para o outro, percebe-se que quanto mais próximas
do centro do eletrodo as linhas de campo estão, elas são mais paralelas,
enquanto nas extremidades elas são mais curvilíneas. Isso se relaciona com o
fato de que a superfície equipotencial é interceptada perpendicularmente pelas
linhas do campo elétrico.
Na montagem 2, as linhas de campo estão dispostas radialmente com o
anel exterior, e na montagem 3 a presença de mais de um eletrodo no interior
do anel faz com que o formato radial seja alterado, devido à alteração no
campo
Por conta do formato diferente de eletrodo na montagem 4, há maior
número de linhas onde a distância entre os eletrodos é menor. A angulação das
linhas com os eletrodos também é alterada pela forma da superfície.

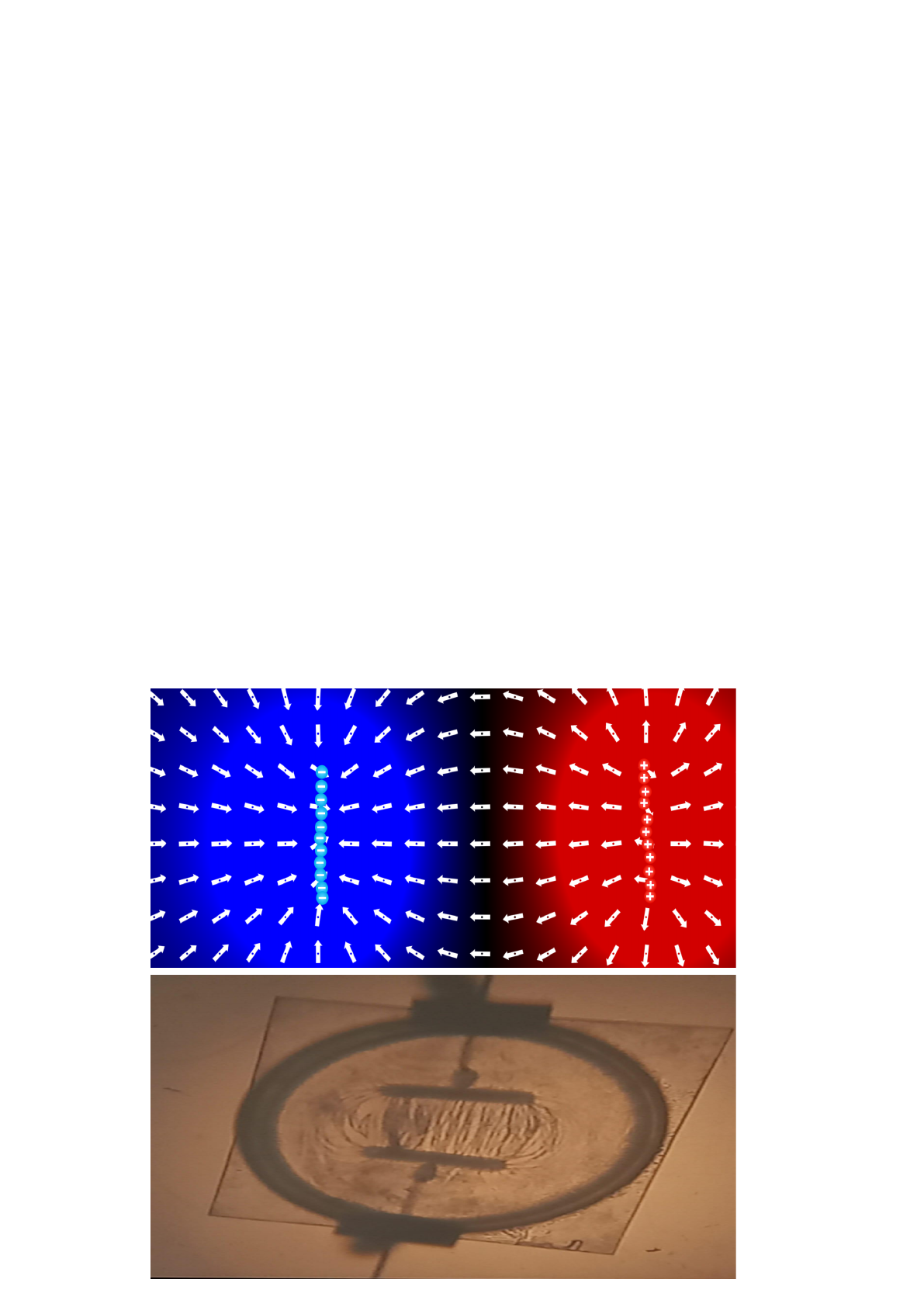

A seguir, uma comparação entre os resultados experimentais realizados
em sala e simulações feitas na ferramenta “phet” das mesmas montagens foi
realizado para evidenciar as linhas de campo.
Montagem 1:









Montagem 2:

















Montagem 3:















Montagem 4:









 Através das simulações realizadas na plataforma “phet” é possível dizer
que os resultados experimentais são satisfatórios e conforme o esperado pela
teoria. É possível ver que as “linhas” do campo elétrico gerado em todas as
quatro montagens possuem certa orientação parecida com a das simulações,
não sendo idêntica pois o número de cargas simuladas é limitado e diminuto,
enquanto nos experimentos as cargas e os corpos conseguem evidenciar
melhor as linhas de campo devido sua magnitude.


Experimento 2 - Montagem 1

Pontos das medidas equipotenciais no plano cartesiano (XY)

 Representação dos eletrodos e das medidas equipotentes

 Analisando o gráfico e a imagem acima, podemos observar a
representação das linhas formadas pela diferença de potencial aplicada nos
eletrodos, através de uma fonte de alimentação, gerando assim um campo
elétrico no espaço entre eles. Cada ponto mostrado informa uma coordenada
do campo elétrico, que tem como semelhança aos seus de mesma coordenada
X, a mesma medida de tensão. Com isso, baseando na teoria de campos
elétricos temos que naqueles pontos está passando uma das linhas de força do
mesmo, assim podemos ver que ao longo do trajeto da linha do eletrodo
positivo até o negativo temos um aumento de tensão nos conjuntos de pontos,
que isso nos mostra que a diferença de potencial aplicada nos eletrodos está
se deslocando do positivo para o negativo.
Podemos realizar uma comparação dos dados obtidos do experimento 2
com o que observamos no experimento 1, pois o mesmo que vimos sendo
formado pela semolina é o mesmo que acontece com os eletrodos com a
diferença de potencial aplicada que medimos no segundo experimentos.
Concluímos que é a mesma representação porque com os dados,
conseguimos comprovar que há um deslocamento de força e um aumento de
tensão do campo positivo para o negativo.

Experimento 2 - Montagem 2
Já na segunda montagem, foi possível observar uma pequena variação
nas posições onde a medida de equipotencial são iguais. A variação não foi tão
grande pela da limitação da graduação de onde foi feito o experimento, que
possuía uma marcação a cada centímetro apenas. Para contornar isso, todas
as medidas são o par ordenado mais próximo do ponto obtido.
Como nesta montagem não foram utilizadas duas barras como
eletrodos, como foi feito no primeiro experimento, foi possível observar uma
variação na posição x (horizontal), pois caso as curvas de equipotenciais
fossem linhas visíveis, estariam fazendo curvas, como mostrado no
experimento com a semolina.
Ainda sobre a Montagem 2, a medida DDP (Diferença de Potencial)
utilizada na fonte fornecida foi de 10 Volts (V), e as curvas de equipotencial
demonstram a variação da mesma de acordo com a extensão do Campo
Elétrico. Porém, dentro do anel fornecido a medida de todos os equipotenciais
é próximo dos 10V fornecidos pela fonte, isso se dá pois dentro do anel a DDP
entre os eletrodos é máxima, como se o Multímetro estivesse “diretamente”
ligado ao terminal positivo (Anel) e negativo (Cilindro) da fonte, fornecendo
assim a DDP total do sistema.
OBS: A “Atividade Extra” solicitada foi realizada durante o comentário do Exp. 1
