Dimensionamento de Rede de Esgoto

Prévia do material em texto

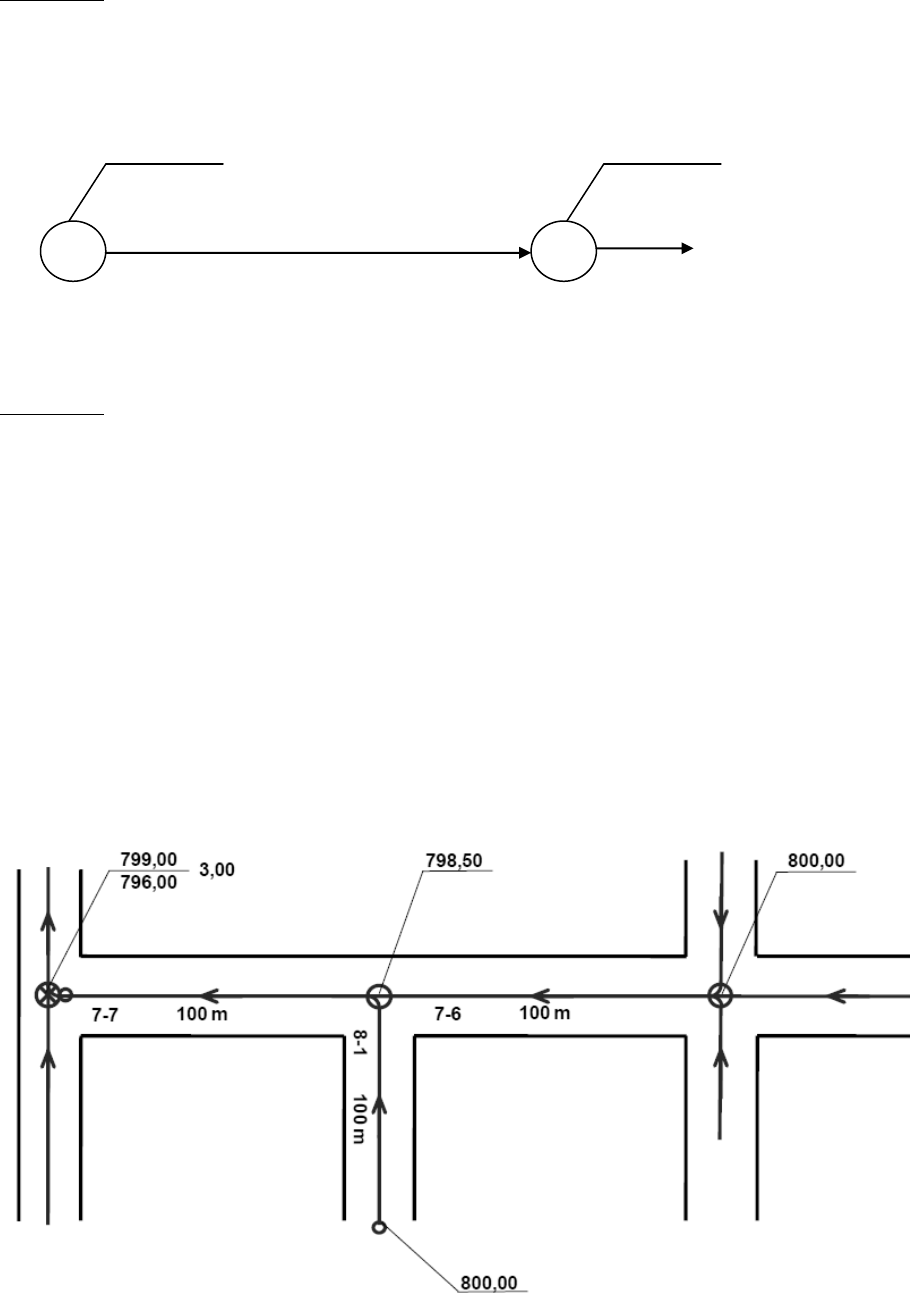

Exercício 1

a) Projetar o coletor de esgoto que tem extensão L = 120,00 m, Taxa de contribuição linear em início
de plano de 0,008 L/s.m e final de 0,035 L/s.m. Adotar recobrimento mínimo de norma 0,9 m.











Exercício 2

Fonte: Adaptado de: ESCOLA POLITÉCNICA DA UNIVERSIDADE DE SÃO PAULO Departamento de
Engenharia Hidráulica e Ambiental PHA2412 - Saneamento II.

Dimensionar os trechos 7-6, 7-7 e 8-1, indicando as vazões, diâmetros, declividades, cotas do terreno e
dos coletores, profundidades, lâminas, velocidades, tensão trativa e velocidade crítica.

Dados:
taxa de contribuição linear inicial: 0,008 L/(s.m), final: 0,020 L/(s.m)
vazão inicial a montante do trecho 7-6: Qi = 10 L/s, final: Qf = 35 L/s
recobrimento de montante no trecho 7-6: 2,05 m
profundidade no PV a jusante do trecho 7-7: 3,00 m
recobrimento mínimo: 0,90 m



L = 120 m
PV1 PV2
CT = 152,60 m CT = 149,35 m



Trecho
Extensão
Taxa de
contribuição
linear
(final)
Contribuição
no trecho
(final)
Vazão de
montante
(final)
Vazão de
jusante
(final)
Vazão de
cálculo
(final)
Cota do
terreno
(m)
Cota do
coletor
(m)
Profundidade
do coletor
(m)
Declividade do
trecho
Diâmetro
Lâmina
Líquida
(final)
Tensão
trativa
(final)
Obs.:
(m) (L/s.m) (L/s) (L/s) (L/s) (L/s)
Montante Montante Montante
(m/m) (mm) (%) (Pa)
Jusante Jusante Jusante



















Exercício 3
Dimensionar os trechos da rede coletora de esgoto abaixo, sabendo-se que a vazão de montante dos PVs 1, e 3, em início de plano são, respectivamente, de 3, 4
e 5 L/s, e de 6, 8 e 10 L/s em fim de plano;e as taxa de contribuição linear são de Txi = 0,0010 L/sm e Txf = 0,0020 L/s.m. Profundidade mínima da rede 1,20
m.





70 m 80 m
CT = 79,40m CT = 80,20m
CC = 77,20m
CC = 77,20m

Exercício 4

Dimensionar os 2 trechos de uma rede coletora de esgotos de acordo com o esquema a seguir, admitindo-se
para cálculo, vazão linear de 0,055 L/s.m e tubos de PVC.



L = 110 m
PV1 PV2
CT = 357,22 m

CC = 354,42 m
CT = 356,86 m CT 350,00 m
L = 160 m
PV3
6,0 L/s
