4.1.3.1 Execução
De forma resumida, a execução das sapatas se divide em dois passos:

a) Escavação das Cavas
Na escavação em solo, caso se utilizem equipamentos mecânicos, a profun-
didade de escavação deve ser paralisada no mínimo a 30 cm acima da cota de as-
sentamento prevista, sendo a parcela final removida manualmente.

b) Preparação para a Concretagem
Antes da concretagem o solo ou rocha de apoio das sapatas deve ser vistori-
ado pelo engenheiro, que confirmará in loco a capacidade de suporte do material.
Esta inspeção pode ser feita com penetrômetro de barra manual ou outros ensaios
expeditos de campo.
Caso haja necessidade de aprofundar a cava da sapata, pode-se preencher a
diferença de cota de assentamento com concreto (fck ≥ 10 Mpa) ou aumentar o
comprimento do pilar. Neste caso deve-se sempre consultar o projetista estrutural.
O preenchimento com concreto deve ocupar todo o fundo da cava e não só a
área de projeção da sapata.

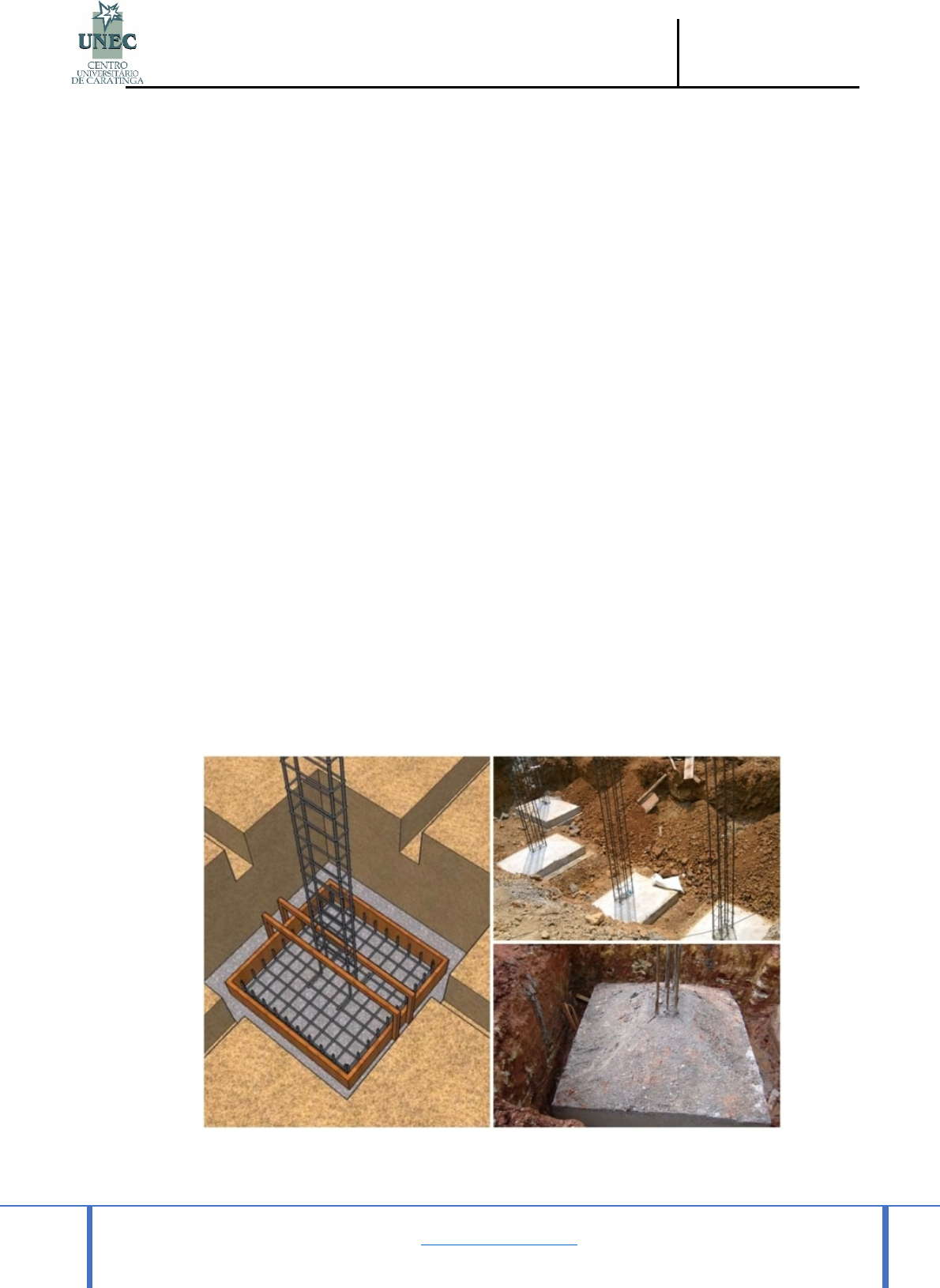

Figura 16 – Execução da sapata

 Fonte: Google.
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 81
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 17 – Passo a passo detalhado da execução da sapata

Fonte: Google.


4.1.4 Sapatas Associadas (ou radier parcial)
Sapata comum a vários pilares, cujos centros, em planta, não estejam situa-
dos em um mesmo alinhamento.



mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 82
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
4.1.5 Vigas de Fundação
Elemento de fundação superficial comum a vários pilares, cujos centros, em
planta, estejam situados no mesmo alinhamento.
Figura 18 – Exemplo de viga de fundação

 Fonte: Marcus Campiteli.
4.1.6 Sapatas corridas
A sapata corrida é um tipo de fundação rasa executada em concreto arma-
do que funciona como uma esteira sob a alvenaria e pilares. O elemento recebe car-
ga linearmente distribuída da alvenaria ou de pelo menos três pilares ao longo de
um mesmo alinhamento.
Normalmente é utilizada em edificações de pequeno porte construídas sobre
solos estáveis. A sapata corrida é muito utilizada em construções de alvenaria estru-
tural e na construção de muros, paredes de reservatórios e piscinas.

Figura 19 – Exemplo de sapata corrida


 Fonte: Marcus Campiteli.
mailto:sanderson.unec@gmail.com
https://carluc.com.br/fundacao/fundacoes-rasas/
https://carluc.com.br/materiais-de-construcao/concreto-armado/
https://carluc.com.br/materiais-de-construcao/concreto-armado/

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 83
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 20 – Exemplo de sapata corrida em projeto

Fonte: Marcus Campiteli.

4.1.7 Viga de Equilíbrio (ou sapata alavancada)
Elemento estrutural que recebe as cargas de um ou dois pilares (ou pontos de
carga) e é dimensionado de modo a transmiti-las centradas às fundações. Da utiliza-
ção de viga de equilíbrio resultam cargas nas fundações, diferentes das cargas dos
pilares nelas atuantes.

Figura 21 – Viga de equilíbro em perspectiva

Fonte: Marcus Campiteli.









IMPORTANTE:
a) Quando ocorre uma redução da carga, a fundação deve ser dimensionada,
considerando-se apenas 50% desta redução.
b) Quando da soma dos alívios totais puder resultar tração na fundação do pilar
interno, o projeto de fundação deve ser reestudado.

mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 84
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 22 – Viga em equlíbrio em planta e corte

 Fonte: Marcus Campiteli.

4.1.8 Outras considerações sobre sapatas
De acordo com o livro Exercícios de Fundações, do autor Urbano Alonso Ro-
driguez, as fundações rasas só são vantajosas quando a área ocupada pela funda-
ção abranger, no máximo, de 50% a 70% da área disponível. E de uma maneira ge-
ral, esse tipo de fundação não deve ser usada nos seguintes casos:
• aterro mal compactado;
• argila mole;
• areia fofa e muito fofa;
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 85
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
• existência de água onde o rebaixamento do lençol freático não se justifica
economicamente.
Relembrando, quando a sapata suporta apenas um pilar diz-se que ela é uma
sapata isolada. Caso o pilar seja de divisa (fronteira com o terreno vizinho), a sapata
é chamada de divisa. Quando a sapata suporta dois ou mais pilares, cujos centros,
em planta, estejam alinhados, é denominada viga de fundação. Quando a sapata é
comum a vários pilares, cujos centros, em planta, não estejam alinhados é denomi-
nada sapata associada ou radier parcial. A viga que une os dois pilares, de modo a
permitir que a sapata trabalhe com tensão constante, denomina-se viga de rigidez.
Em regra, o condicionamento econômico da sapata associada está direta-
mente ligado à obtenção de uma viga de rigidez econômica. Para tanto, deve-se
buscar que os momentos negativos desta viga sejam aproximadamente iguais ao
momento positivo, em módulo.
Nos casos de pilares de divisa ou próximos a obstáculos onde não seja pos-
sível fazer com que o centro de gravidade da sapata coincida com o centro de carga
do pilar, pode-se adotar uma viga de equilíbrio ou viga-alavanca ligada a outro pilar,
criando-se uma estrutura capaz de absorver o momento resultante da excentricidade
decorrente do fato de o pilar ficar excêntrico com a sapata.

4.2 Fundações Profundas
Fundações profundas são aquelas em que a carga proveniente da superestru-
tura é transmitida para a fundação por meio da resistência de ponta (base), pela re-
sistência de fuste (lateral) ou por ambas. Este tipo de fundação deve ser assentada
em profundidade superior ao dobro de sua menor dimensão em planta e no mínimo
3 metros, salvo justificativa.
O tipo de fundação a ser utilizada em uma edificação ou obra especial é defi-
nido através do estudo do solo por meio de uma sondagem do terreno.
Importante salientar que é obrigatório o uso de lastro de concretomagro com
espessura não inferior a 5 cm para a execução do bloco de coroamento de estaca
ou tubulão.



mailto:sanderson.unec@gmail.com
https://www.escolaengenharia.com.br/nocoes-basicas-de-fundacoes/
https://www.escolaengenharia.com.br/tipos-de-sondagem/

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 86
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 23 – Tipos de fundação profunda

Fonte: Google.

Como visto na imagem acima, dentro do grupo de fundações profundas, te-
mos:
• Estacas
• Tubulões
• Caixões

As fundações profundas são normalmente utilizadas quando os solos superfi-
ciais não apresentam capacidade de suportar elevadas cargas, ou estão sujeitos a
processos erosivos, e também, quando existe a possibilidade da realização de uma
escavação futura nas proximidades da obra.
A seguir, será abordado de forma detalhada alguns tipos existentes.

4.2.1 Estacas
Elemento de fundação esbelta que pode ser executada por escavação ou
cravação (ou ainda por um sistema misto). Além disso, pode ser de concreto sim-
ples, ou armado, de aço, madeira, etc.
Cada tipo de estaca possui características distintas, que vão desde o material
utilizado, a geometria do elemento, o processo executivo e o método de cálculo ado-
tado para dimensionamento do elemento.
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 87
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Este grande número de opções de estacas é consequência da diversidade de
tipos de solos encontrados no Brasil e também dos diferentes tipos de edificações
onde as estacas são utilizadas. Ou seja, as características do local e da edificação é
que conduzem o engenheiro a optar por um tipo de estaca.
Na imagem a seguir, será representado alguns tipos de estacas comumente
utilizadas em obras. As estacas podem ser pré-moldadas ou moldadas in loco (no
local da obra), no exemplo dado abaixo, as estacas tipo Franki e Hélice contínuas
são moldadas no local.

Figura 24 – Tipos de estacas

Fonte: Google.

As estacas pré-moldadas são excelentes opções para solos não coesivos e
que apresentam lençol freático próximo ao nível do solo. Além disso, proporcionam
economia com bota fora e limpeza da obra, uma vez que não existe escavação.
Contudo, apresentam produtividade inferior às estacas moldadas in loco. Para que
seu uso não interfira no custo é importante analisar o valor destinado ao frete, que
geralmente é viável quando a fábrica é próxima ao canteiro de obras.
4.2.2 Classificação das estacas
Atualmente é grande a variedade de estacas empregadas nas obras civis cor-
rentes, diferindo-se entre si basicamente pelo método executivo e materiais de que
são constituídas. A seguir veremos alguns critérios para sua classificação:

mailto:sanderson.unec@gmail.com
http://www.apl.eng.br/fundacoes/cravacao-de-estacas-pre-moldadas-e-metalicas

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 88
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
• Efeito produzido no solo:
‣ Grande deslocamento;
‣ Pequeno deslocamento;
‣ Sem deslocamento.

• Processo de execução:
Estacas moldadas in loco:
‣ Estacas tipo Franki;
‣ Estacas sem lama bentonítica: estacas tipo Strauss, estacas escavadas me-
canicamente com trado helicoidal, estacas tipo broca, etc;
‣ Estacas tipo hélice contínua;
‣ Estacas escavadas com lama bentonítica;
‣ Estacas injetadas: microestacas e as estacas-raiz;
Estacas pré-moldadas:
‣ Estacas de concreto;
‣ Estacas de madeira;
‣ Estacas metálicas, etc.

• Forma de funcionamento:
‣ Estacas de ponta: trabalham basicamente pela resistência de ponta;
‣ Estacas de atrito ou flutuante: trabalham somente por atrito lateral desenvol-
vido no fuste;
‣ Estaca mista: Utiliza os dois efeitos acima.

• Forma de carregamento:
‣ Estacas de compressão;
‣ Estacas de tração;
‣ Estacas de flexão

• Forma de instalação no terreno
‣ Cravação
‣ Escavação ou perfuração do terreno
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 89
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
‣ Reação ou prensagem
‣ Injeção d’água

• Devem ser utilizadas quando:
‣ Transmitir as cargas de uma estrutura através de uma camada de solo de
baixa resistência ou através de água, até uma camada de solo resistente que
garanta o apoio adequado. A forma de trabalho das estacas assemelha-se
aos pilares de uma estrutura.
‣ Transmitir a carga a uma certa espessura de solo de resistência não muito
elevada, utilizando para isso o atrito lateral que se desenvolve entre o solo e a
estaca.
‣ Compactar solos granulares para aumentar a capacidade de carga desses
solos.
‣ Proporcionar escoramento lateral a certas estruturas ou resistir a forças late-
rais que se exerçam sobre elas (como o caso de pontes), nesses casos é co-
mum utilizar estacas inclinadas.
‣ Proporcionar ancoragem a qualquer efeito que tenha a tendência de “levan-
tar” a estrutura (estaca de tração).
‣ Alcançar profundidades onde não tenha a ocorrência de erosão ou outro efei-
to nocivo que comprometa a estabilidade da estrutura.
‣ Proteger estruturas marítimas contra o impacto de navios ou outros objetos
flutuantes.

4.2.3 Tubulões
Os tubulões são elementos estruturais de fundação profunda direta, construí-
dos concretando-se um poço (revestido ou não) aberto no terreno, geralmente dota-
do de uma base alargada. Diferenciam-se das estacas porque pelo menos na sua
etapa final há descida de um operário para complementar a geometria da escavação
ou realizar limpeza. Dividem-se em dois tipos básicos:
• Tubulões a céu aberto (normalmente sem revestimento);
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 90
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
• Tubulões a ar comprimido (ou pneumáticos), sempre revestidos. Esse reves-
timento pode ser constituído por camisa de concreto armado ou camisa de aço (me-
tálica). Nesse caso, a camisa metálica pode ser perdida ou recuperada.

a) Tubulões a céu aberto
Os tubulões a céu aberto são elementos estruturais de fundação constituídos
concretando-se um poço aberto no terreno, geralmente dotado de uma base alarga-
da. Esse tipo de tubulão é executado acima do nível d’água natural ou rebaixado,
ou, em casos especiais, em terrenos saturados onde seja possível bombear a água
sem risco de desmoronamentos. No caso de existir apenascarga vertical, este tipo
de tubulão não é armado, colocando-se apenas uma ferragem de topo para ligação
com o bloco de coroamento ou capeamento (diferente dos blocos de fundação).
Figura 25 - Exemplo de Tubulão

Fonte: Fundações em Tubulões.
O fuste é normalmente de seção circular, adotando-se 70 cm de diâmetro mí-
nimo (para permitir a saída e entrada de operários). Já a projeção da base pode ser
circular ou em forma de falsa elipse. Nesse caso, a relação a/b deverá sem menor
ou igual a 2,5 (de maneira análoga às sapatas centradas).

4.2.3.1 Fases de execução de tubulão a céu aberto
1. Escavação Manual ou mecânica do fuste;
2. Alargamento da base e limpeza;
3. Colocação da armadura e concretagem;
4. Tubulão pronto.
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 91
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 26 - Execução do Tubulão a céu aberto


Fonte: Fundações em Tubulões.




mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 92
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com

1) De acordo com a ABNT NBR 6122:2019 – Projeto e Execução de Fundações, a
interação entre as diversas estacas ou tubulões constituintes de uma fundação, no
processo de transmissão ao terreno das cargas que lhes são aplicadas, recebe o
nome de:
a) Atrito negativo.
b) Efeito de grupo.
c) Desaprumo de estacas.
d) Densificação do solo.

2) Dentre outros itens, devem ser considerados os seguintes aspectos na elabora-
ção dos projetos e previsão do desempenho das fundações, marque a verdadeira:
I. Visita ao local;
II. Feições topográficas e eventuais indícios de instabilidade de taludes;
III. Indícios da presença de aterro (bota-fora) na área;
IV. Indícios de contaminação do subsolo por material contaminante lançado no local
ou decorrente do tipo de ocupação anterior.
a) Todas estão corretas
b) Todas estão falsas
c) Apenas o item I está verdadeiro
d) Apenas os itens II e III são verdadeiros

3) As fundações são responsáveis pela distribuição de carga de uma edificação para
o solo, são amplamente utilizados dois tipos de fundações: as fundações rasas e as
profundas. Considere quais são os tipos de fundação rasa e assinale a alternati-
va incorreta.
a) baldrame
b) radier
c) sapata isolada
d) estacas
CONSTRUÇÕES E INSTALAÇÕES
RURAIS
Atividades de Fixação
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: CONSTRUÇÕES E INSTALAÇÕES RURAIS

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 93
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
REVISÃO BIBLIOGRÁFICA

ALVA, Gerson Moacyr Sisniegas. Estruturas de Concreto - Projeto Estrutural de
Sapatas. Universidade Federal de Santa Maria. Santa Maria, dezembro de 2007.

APOSTILA – Capítulo 4 – Fundações Profundas. Notas de Aula. Páginas 01-36.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6122: Projeto e Exe-
cução de Fundações. Rio de Janeiro, 2019.fund

CAMPITELI, Marcos. Estratégia Concursos – Aula 00. Edificações p/ PC-RR (Peri-
to Criminal - Área 2 - Engenharia Civil) Com Videoaulas – Pós Edital.

CONSTÂNCIO, Douglas. Fundações profundas: estacas. 2004. 47 f. Tese (Douto-
rado) - Curso de Engenharia Civil, Universidade de Americana, Americana, 2004.

EDREY, Vitor et al. Estaca Mega: Reforço de fundações utilizando estacas Me-
ga. Mato Verde: Favenorte, 2016. 16 f.

FABRÍCIO, Márcio M; ROSSIGNOLO, João A. Tecnologia das Construções II -
Fundações. Vol 1. Página 1-53. SAP0653.

FABRÍCIO, Márcio M; ROSSIGNOLO, João A. Tecnologia das Construções II -
Fundações. Vol 1. Página 1-53. SAP0653.

MARQUES, Gabriel, M. Meia Colher – Tudo sobre construção. Tipos de Estacas
para fundação. Disponível em:
