natural (sol) ou a luz artificial (luminárias). É possível também utilizar uma
combinação dos dois tipos de fontes, vindas de direções variadas.
Conforme o tipo e a posição da fonte de luz, as áreas claras e as sombras
ficarão adequadas para cada situação específica. No caso de optar pelo uso
de iluminação natural, você deve atentar para gerar uma luz mais difusa no
ambiente, pois o índice de reflexão será maior. Excetua-se dessa situação
casos em que a luz natural esteja adentrando o ambiente por um orifício muito
pequeno, o que deixará a luz focada internamente. Na Figura 4 você pode
observar exemplos de luz forte e luz difusa.

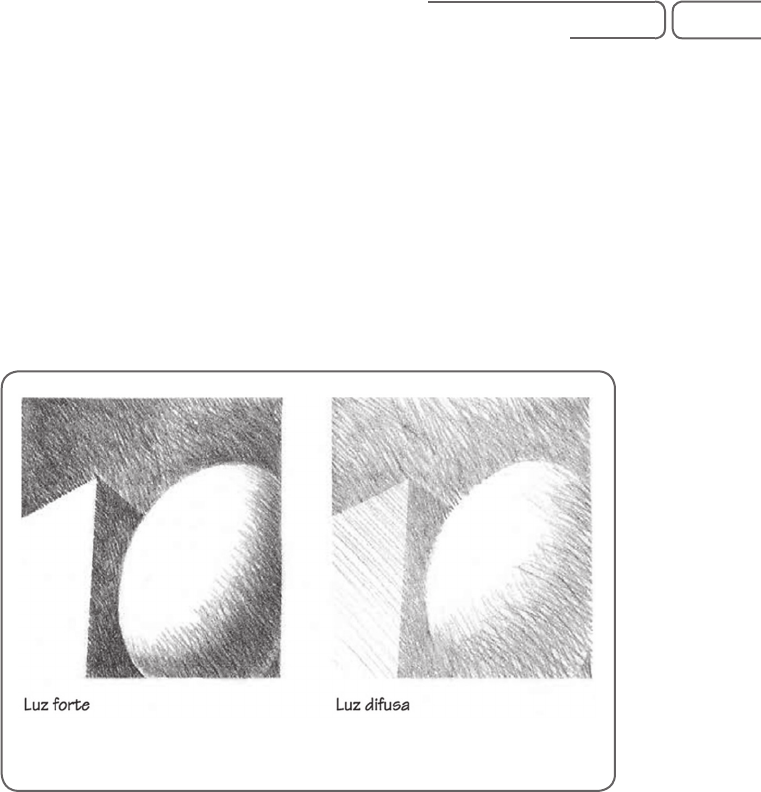

Figura 4. Demonstração dos efeitos com luz forte e luz difusa sobre os objetos.
Fonte: Ching (2012, p. 52).
A luz natural vinda do alto cria sombras paralelas aos objetos; já a luz
artificial, que ilumina de forma focada e limitada, cria sombras divergentes.
A observação de objetos reais sob a incidência de diversas posições e tipos de
luz é fundamental para a compreensão e melhor aplicação desses conceitos.
Na Figura 5 são apresentados diferentes exemplos da incidência da luz sobre
objetos.
99Luz e sombra
DA_U2_C06.indd 99 01/12/2017 16:59:30
Figura 5. Exemplos de direcionamento da fonte de luz sobre os objetos.
Fonte: Ching (2012, p. 53).
Em termos gráficos, a incidência de luz é a ausência de preenchimento, ou seja, é
importante que, quanto maior for o contraste entre as faces adjacentes no desenho,
mais iluminada seja a parte clara.
Luz e sombra100
DA_U2_C06.indd 100 01/12/2017 16:59:31
Neste momento do desenho, a orientação é demarcar a posição da fonte de
luz, o tipo de fonte que será utilizada e traçar suavemente no desenho a direção
que ela fará sobre os objetos. Após este lançamento, é possível avaliar os trechos
que deverão ficar sem preenchimento, nos quais a luz incidirá diretamente.
Já devem ser avaliados, também, os locais onde o desenho ficará sombreado.
Além da ausência de preenchimento, é indicado utilizar a borracha para
valorizar ainda mais as áreas claras, gerando mais contraste. No desenho, a
borracha é tão importante quanto o lápis. Observe a iluminação da Figura 6.
Figura 6. Desenho de cena interna com iluminação artificial. Observe os trechos mais
claros próximos às luminárias, além do formato de sombreamento resultante deste tipo
de iluminação.
Fonte: Doyle (2002, p. 122).
101Luz e sombra
DA_U2_C06.indd 101 01/12/2017 16:59:33
Quando um objeto está sobre uma superfície, deve-se analisar os efeitos de reflexão
gerados por essa superfície de apoio. O trecho do objeto que estiver próximo à super-
fície terá uma área iluminada, mesmo que seja na zona de sombreamento, em razão
da reflexão. No exemplo da Figura 7, você pode ver que a parte inferior da esfera está
iluminada por um degrade feito com lápis.
Figura 7. Esfera sobre superfície. A fonte de luz está posicionada em um ponto superior
e à esquerda do objeto.
Fonte: Egle Lipeikaite/Shutterstock.com.
Sombras
As sombras são a representação do efeito que a iluminação gera sobre os
objetos. Elas são fundamentais pelo delineado das formas e a representação
de profundidade.
Existem basicamente dois tipos de sombras: as sombras próprias e as
sombras projetadas. As sombras próprias são aquelas geradas nas próprias
faces do objeto, seja por ausência de luz ou por interferência de outros objetos.
As sombras projetadas consistem naquelas que o objeto produz sobre outras
faces, como superfícies de apoio ou objetos adjacentes.
Além desses dois tipos de sombra, temos também outros elementos, como
reflexos, luz plena e meia sombra. Os reflexos são produzidos pela incidência
de luz em objetos ou superfícies vizinhas e tornam a sombra da face que recebe
a luz mais clara, portanto, devem ser considerados no desenho.
Luz e sombra102
DA_U2_C06.indd 102 01/12/2017 16:59:35
Já as zonas de transição entre as áreas de sombra e a as áreas iluminadas
são chamadas de meia sombra ou meio tom. No desenho a meia sombra, esta
deve ser representada com menos intensidade, gerando um degrade entre a
zona clara e a sombra própria do objeto.
A presença ou não destes elementos varia muito conforme o tipo de cena,
os objetos existentes e o tipo de iluminação. Por isso, as sombras devem ser
avaliadas e desenvolvidas em cada situação específica. Na Figura 8 você pode
ver exemplos de luz e sombra.
Figura 8. Ilustração que demonstra os efeitos de luz e sombra no objeto (sugestão de
desenho para reprodução).
Para iniciar o trabalho de sombreamento, a sugestão é lançar formas ge-
ométricas simples em um papel, preferencialmente mais espesso e poroso.
Utilize um lápis macio, o grafite 4B, por exemplo, para facilitar a graficação
das sombras.
