Atividade 2
Cálculo de Treliças Isostáticas
As estruturas são compostas por diversos elementos. O estudo das estruturas isostáticas aborda
principalmente as estruturas compostas por elementos de barras. Como Engenheiro, será parte da
sua função garantir que as estruturas sustentem os corpos em que estão inseridas de maneira
segura e satisfatória.

As treliças são estruturas reticuladas (barras ligadas através de rótulas). Esse sistema garante a
estabilidade através do formato triangular.
As treliças são empregadas para estruturas de pontes, vigas que precisam vencer grandes vãos e
estruturas de telhados. É muito comum que as estruturas treliçadas sejam de madeira ou aço. A
grande maioria das treliças apresentam cargas aplicadas em seu nó (ponto de ligação entre barras).
Estruturas treliçadas trabalham fundamentalmente ao esforço normal. O dimensionamento estrutural
vai depender diretamente dos esforços aos quais a estrutura está submetida.

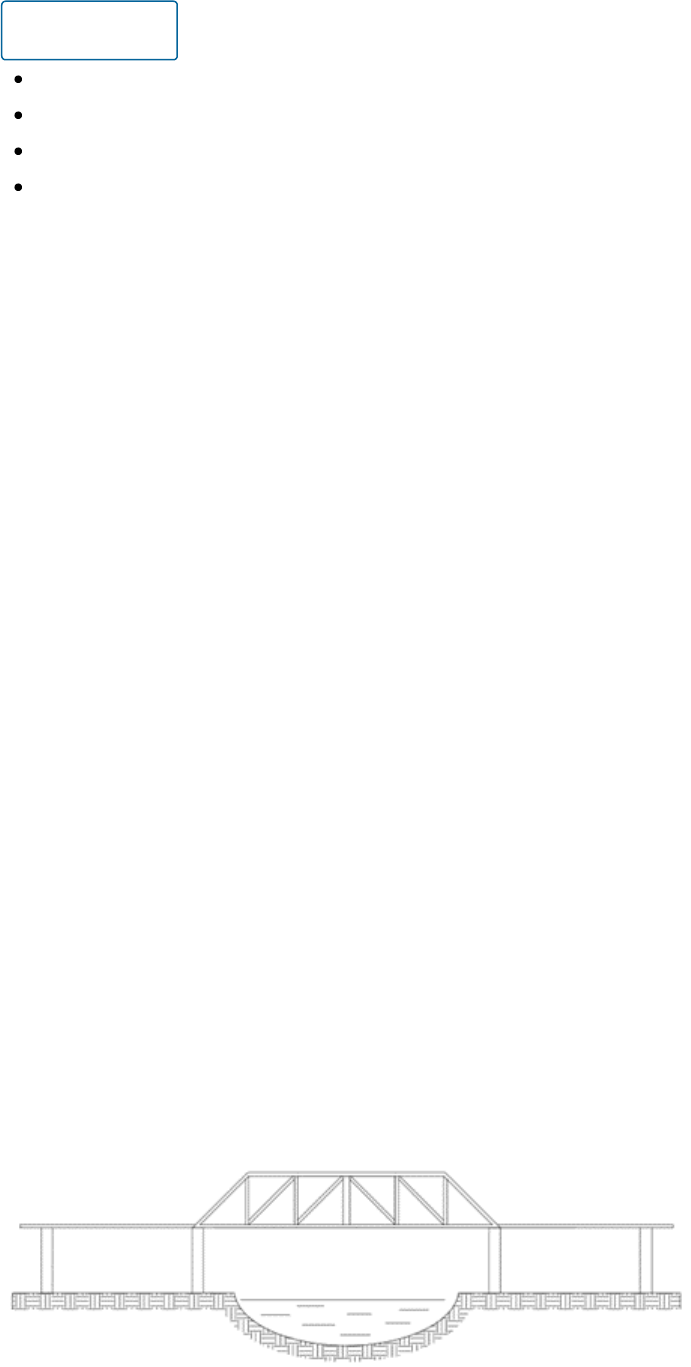

A Figura abaixo mostra um esquema de ligação de uma treliça para uma pequena passarela de
acesso.
A treliça é uma excelente solução para essa situação problema, uma vez que os elementos com
cargas nos nós estão submetidos à tração ou compressão.
Para que seja possível o dimensionamento das barras da treliça, você deve encontrar as reações de
apoio e o esforço normal nas barras indicadas na imagem de carregamento.
Carregamento:
06/04/25, 22:34 Entrega da Atividade 2 [AVA 2]
https://uva.instructure.com/courses/46884/assignments/127408 1/4
Para elaborar a atividade você deve:
CALCULAR AS REAÇÕES DE APOIO DA TRELIÇA:
1) Utilizar as 3 equações de equilíbrio para encontrar os valores das 3 reações de apoio
2) Agora, o próximo passo é desenhar as reações nos apoios A e B

CALCULAR OS ESFORÇOS NAS BARRAS INDICADAS:
Utilizar o método de Ritter e “cortar” a treliça em seções diferentes que incluam as barras em estudo.
As seções de corte devem interceptar 3 barras não paralelas e nem concorrentes num mesmo
ponto.
Os valores dos esforços serão obtidos através das equações universais da
Estática: , e .
As seções de corte podem ter qualquer formato, não precisam ser retas, desde que sejam contínuas
e atravessem a treliça.
-Para diagrama de esforço normal, considera-se a barra tracionada com sinal positivo e comprimida
com sinal negativo.
Após cortar a treliça, deve-se arbitrar os sentidos dos esforços normais sempre saindo da barra
(como se a barra estivesse sendo tracionada), dessa forma, caso o valor obtido em conta tenha um
sinal negativo, sabemos que a barra está comprimida.
Para o método dos nós, deve-se isolar um nó, ou seja, “cortar as barras concorrentes em um nó e
utilizar as equações de equilíbrio do nó para obter os valores de esforços nas barras.
ESCREVER O VALOR ESFORÇO NORMAL SOBRE AS BARRAS NO DESENHO FINAL

CRITÉRIOS DE AVALIAÇÃO:
REAÇÕES DE APOIO: 30% DA NOTA (TODAS AS CONTAS E DESENHOS)
ESCOLHA DAS SEÇÕES DE CORTE E CALCULO CORRETO DO ESFORÇO:50% DA NOTA
(TODAS AS CONTAS E REPRESENTAÇÃO)
