Alguns anéis elásticos possuem furos nas pontas
para o encaixe das ponta do alicate de abrir ou de
fechar anel elástico.
ANÉIS ELÁSTICOS
E ÀS ABRAÇADEIRAS
Figura 1 - Anéis elásticos
Porém, nem todos os
anéis elásticos possuem
essa configuração, o que
exige outros tipos de
alicates ou ferramentas
para sua remoção e
instalação.
Ao utilizar o alicate de
anéis, o técnico precisa
ter cuidado para garantir
que as pontas do alicate
estejam corretamente
alojadas nos furos do
anel elástico. Caso
isso não aconteça, as
pontas do alicate podem
escapar, danificando o
anel elástico e o próprio
alicate.
O local onde o anel
elástico é instalado
possui uma canaleta,
e o técnico precisa
garantir que o anel
esteja perfeitamente
encaixado na canaleta.
Caso o anel não esteja
encaixado corretamente
na canaleta, ele pode
se soltar e causar danos
ao funcionamento do
sistema mecânico a que
pertence.
Figura 2 - Alicate de anéis
Existem ainda os anéis de retenção de encaixe,
que não possuem pontas tão fechadas como os
anéis mostrados anteriormente. Esse tipo de anel é
instalado através de encaixe e mantém sua pressão
enquanto instalado.
Figura 3 - Anel elástico encaixado na canaleta
Figura 5 - Anel elástico com
retenção de encaixe

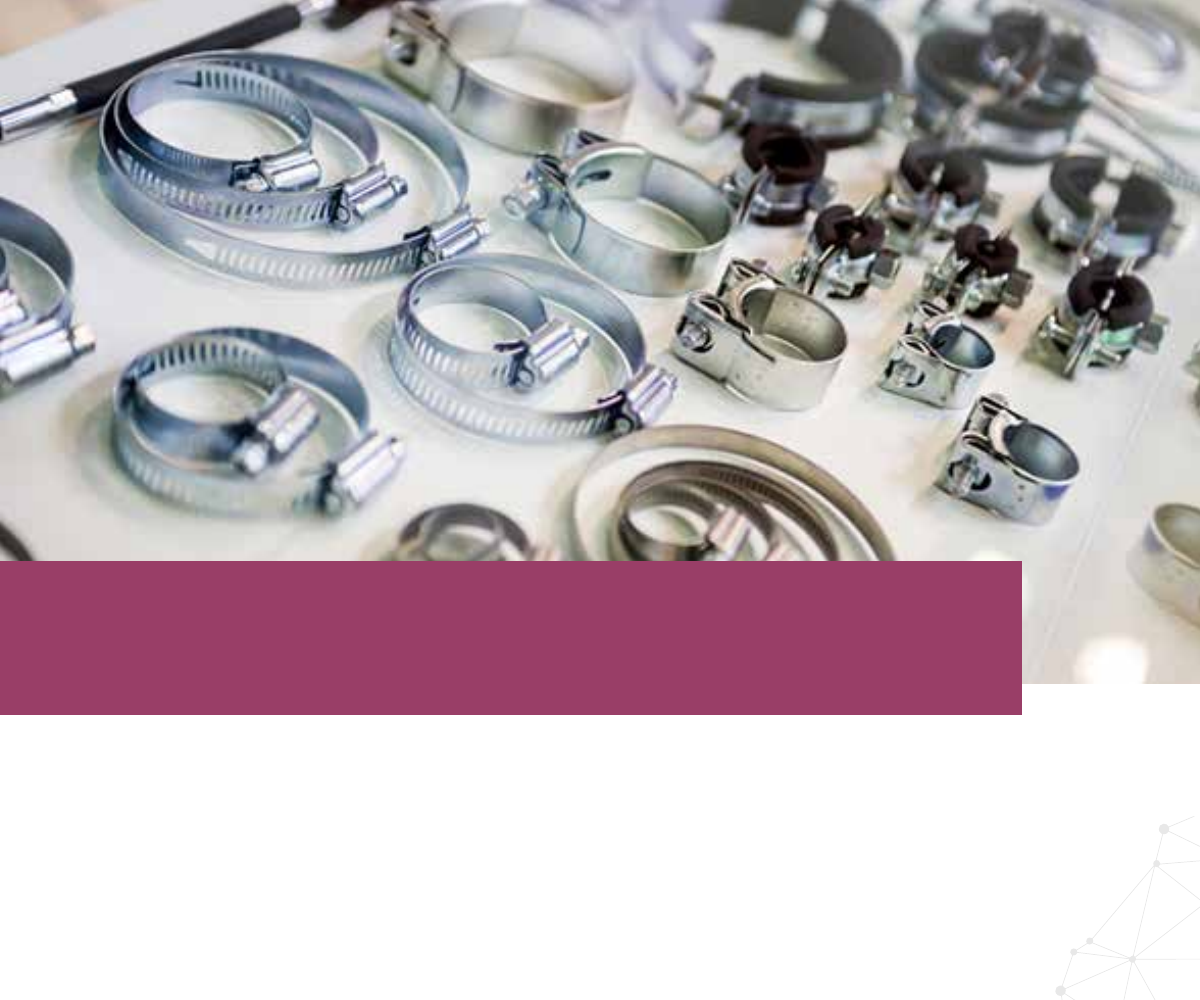

ABRAÇADEIRAS
Em muitos casos, é
preciso fixar componentes
arredondados, como
mangueiras e tubulações,
em conexões ou em
outros elementos. Para
realizar essa função, é
possível contar com as
abraçadeiras. Pode ser
definida como argola
regulável ou não que
abraça um corpo com a
intenção de fixá-lo. As
abraçadeiras podem variar
quanto ao tipo, ao material
e à aplicação. Vamos
conhecer?
Abraçadeira rosca
sem fim: esse é o tipo
de abraçadeira mais
conhecido. Possui um
corpo em formato de
argola com rasgos ou
ressaltos que funcionam
como rosca, e um
fuso que aciona essa
rosca. No corpo da
abraçadeira, é descrito
a faixa de trabalho,
indicando o diâmetro
mínimo e máximo que
a abraçadeira pode
trabalhar.
Figura 6 - Abraçadeira rosca
sem fim
Figura 8 - Abraçadeira de metal
regulável
Abraçadeira de metal
regulável: existem
diversos modelos de
abraçadeiras de metal
reguláveis, variando
principalmente quanto
ao dispositivo de
acionamento. As
abraçadeiras com
dispositivo de aperto
composto por parafuso
e porca costumam ser
mais resistentes que as
abraçadeiras com fuso,
tendo sua aplicação
principal em sistemas
que exigem maior aperto
das abraçadeiras.
Abraçadeira tipo gota: possui um formato de
gota, com dois furos que se encontram e recebe
um parafuso de fixação.
Figura 9 - Abraçadeira tipo gota
Abraçadeira
Hellermann: são
abraçadeiras plásticas
com entalhes em seu
corpo. Na parte da
cabeça possui uma
haste que trava nos
entalhes. Não é preciso
ferramentas para seu
aperto, que se faz
por meio da pressão
aplicada ao puxá-la
manualmente. Algumas
abraçadeiras desse
tipo possuem uma
haste de travamento
prolongada, permitindo
o destravamento e o uso
repetido da abraçadeira.
Normalmente fabricada
em plástico, mas
também é fabricada em
aço inoxidável. Nesse
caso, conta com uma
esfera como dispositivo
de travamento.
Figura 10 - Abraçadeira Hellermann
Figura 11 - Abraçadeira bipartida
Abraçadeira
bipartida: em alguns
casos, é preciso que
a abraçadeira tenha
resistência mecânica
elevada e que possa
ser instalada sem
a desmontagem do
conjunto. Nesses casos,
a abraçadeira bipartida
funciona muito bem.
Abraçadeira tipo U:
como o próprio nome
sugere, esse tipo de
abraçadeira possui
formato em U. Alguns
modelos do tipo U
possuem bastante
resistência mecânica,
sendo utilizado quando é
preciso colocar bastante
pressão na tubulação.
Também existem
abraçadeiras tipo U
com pouca resistência
mecânica, usadas
principalmente para fixar
tubulações na posição
desejada.
Essas abraçadeiras
podem ser fabricadas em
metal ou plástico.
Figura 12 - Abraçadeira tipo U
Figura 13 - Abraçadeira tipo R
Abraçadeira tipo R:
Esse tipo de abraçadeira
possui uma parte do
corpo em argola e
outra parte plana. É
utilizada para fixar
tubulações ou outros
tipos de elementos em
uma posição desejada
e determinada. Podem
ser fabricadas em metal
ou plástico. Algumas
possuem ainda partes
emborrachadas para
garantir que o atrito não
irá danificar a tubulação.
Figura 14 - Abraçadeira de pressão
Abraçadeira de
pressão: esse tipo
de abraçadeira possui
entalhes de encaixe em
seu corpo. A fixação
é realizada através
do esmagamento da
cabeça, ao aplicar força
nos entalhes.
Figura 15 - Abraçadeira de pressão
Abraçadeira tipo D:
esse tipo de abraçadeira
é utilizado para fixar
a tubulação em uma
determinada posição da
superfície, como uma
parede ou a lateral de
uma máquina. Ela possui
uma trava que pode ser
aberta e fechada quando
necessário, permitindo
que a tubulação se
mova.
Figura 16 - Abraçadeira tipo manga
Abraçadeira tipo
manga: esse tipo de
abraçadeira é utilizado
como mangote de
emendas de tubulações.
Abraçadeira tipo
unha: esse tipo de
abraçadeira serve para
fixar, de forma simples,
elementos que precisam
manter sua posição.
É uma abraçadeira de
construção simples,
geralmente fabricada em
aço.
Figura 17 - Abraçadeira tipo manga
Abraçadeira tipo mola:
esse tipo de abraçadeira
é bastante utilizado na
fixação de mangueiras
de borracha, quando
o circuito não trabalha
com pressões elevadas.
Sua aplicação é feita
com o uso de alicate
especial.
Abraçadeira tipo
unha: esse tipo de
abraçadeira serve para
fixar, de forma simples,
elementos que precisam
manter sua posição.
É uma abraçadeira de
construção simples,
geralmente fabricada em
aço.
Figura 18 - Abraçadeira tipo mola
