FENÔMENOS DE
TRANSPORTE II
Transferência de Calor – INTRODUÇÃO A CONVECÇÃO
CAMADAS LIMITES DE CONVECÇÃO

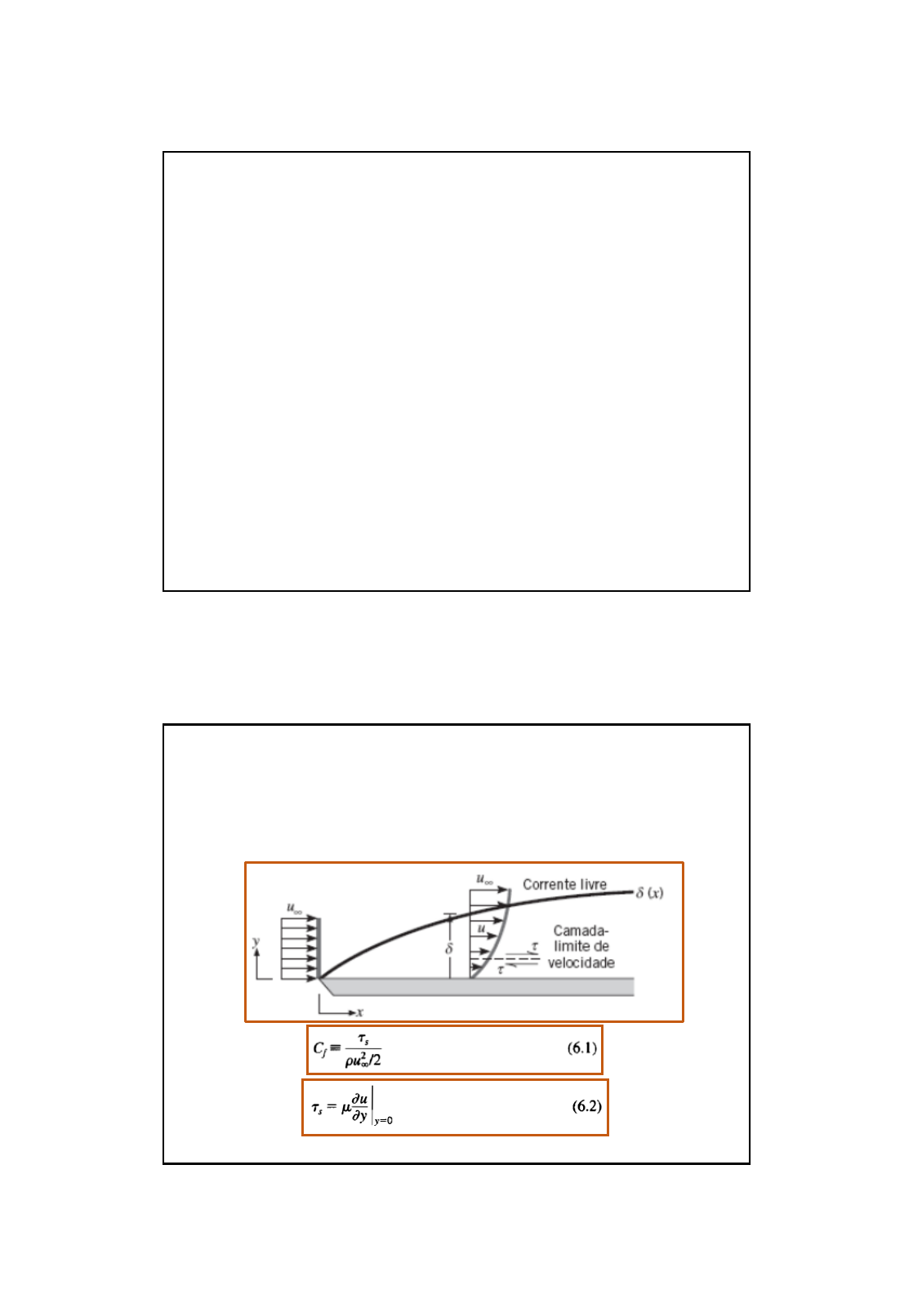

• Camada Limite de Velocidade
1
2
19/05/2022
2
COEFICIENTES CONVECTIVOS MÉDIOS E
LOCAL
3
4
19/05/2022
3
EXEMPLO 6.1
• Foi determinado que os resultados para o coeficiente de
transferência de calor local hx para o escoamento sobre uma
placa plana superfície extremamente rugosa seguem a
seguinte relação
• hx(x)=ax
-0,1
• onde a é um coeficiente (W/(m1,9K)) e x(m) é a distância da
aresta frontal da placa.
1. Desenvolva uma expressão para a razão entre o coeficiente de
transferência de calor médio ĥx em uma placa com
comprimento x e o coeficiente de transferência de calor local hx
em x.
2. Mostre, de forma qualitativa, a variação de hx e ĥx em função
de x.
EXEMPLO 6.1
തℎ𝑥(𝑥) =
1
𝑥
න
0
𝑥
ℎ𝑥 𝑥 𝑑𝑥
തℎ𝑥 𝑥 =
1
𝑥
න
0
𝑥
𝑎𝑥−0,1𝑑𝑥 =
𝑎
𝑥
න
0
𝑥
𝑥−0,1𝑑𝑥 = −
𝑎
𝑥
𝑥+0,9
0,9
= 1,11 a 𝑥−0,1
തℎ𝑥 𝑥 = 1,11ℎ𝑥
5
6
19/05/2022
4
ESCOAMENTOS LAMINAR E TURBULENTO
7
8
19/05/2022
5
CAMADA-LIMITE TÉRMICA LAMINARES E
TURBULENTAS
9
10
19/05/2022
6
EXEMPLO 6.4
• Água escoa a uma velocidade de u =1m/s sobre uma placa plana de comprimento L=0,6m.
Considere dois casos, um no qual a temperatura da água é de aproximadamente 300K e o
outro para uma temperatura aproximada da água de 350K. Nas regiões laminar e turbulenta,
medidas experimentais mostram que os coeficientes convectivos locais são bem descritos por
• Onde x tem a unidade de m. A 300K.
• Enquanto a 350K,
• Como está evidente, a constante, C, depende da natureza do escoamento, assim como da
temperatura da água, em função da dependência com a temperatura de várias propriedades
do fluido.
• Determine o coeficiente convectivo médio, ĥ, sobre a placa inteira para as duas temperaturas.
EXEMPLO 6.4
• V
11
12
19/05/2022
7
13
14
19/05/2022
8
EXEMPLO 6.4
15
16
19/05/2022
9
EQUAÇÕES DE CAMADA LIMITE
•Equações de camada limite fluxo laminar
• Equação do momento na direção x:
• Equação da energia:
17
18
19/05/2022
10
SIMILARIDADE NA CAMADA-LIMITE: AS EQUAÇÕES DE
CAMADA-LIMITE NORMALIZADAS
• Parâmetros de similaridade da camada-limite
FORMAS FUNCIONAIS DAS SOLUÇÕES
• TABELA 6.1 As equações de camada-limite e suas condições de
contorno na direção y na forma adimensional
19
20
19/05/2022
11
FORMAS FUNCIONAIS DAS SOLUÇÕES
ℎ𝐿
𝑘
= + ቤ
𝜕𝑇∗
𝜕𝑦∗
𝑦∗=0
21
22
19/05/2022
12
• NÚMERO DE NUSSELT
EXEMPLO 6.5
• Testes experimentais em parte da pá da turbina mostrada na
figura indicam um fluxo térmico para a pá de q”=95000W/m2. Para
manter uma temperatura superficial em regime estacionário de
800°C, o calor transferido para a lâmina é removido por uma
substância refrigerante que circula pelo interior da pá.
1. Determine o fluxo térmico na pá se a sua temperatura superficial
for reduzida para Ts,1=700°C através do aumento da vazão do
refrigerante.
2. Determine o fluxo térmico no mesmo local adimensional em uma
pá de turbina similar com um comprimento de corda de L=80mm,
quando a pá operar em um escoamento de ar com T=1150°C e
V=80m/s, com Ts=800°C.
23
24
19/05/2022
13
EXEMPLO 6.5
Determine o fluxo térmico na pá se a sua
temperatura superficial for reduzida para Ts,1=700°C
através do aumento da vazão do refrigerante.
Determine o fluxo térmico no mesmo local adimensional em uma pá de turbina similar com um
comprimento de corda de L=80mm, quando a pá operar em um escoamento de ar com
T=1150°C e V=80m/s, com Ts=800°C.
25
26
19/05/2022
14
SIGNIFICADO FÍSICO E PARÂMETROS
ADIMENSIONAIS
27
28
19/05/2022
15
29
30
19/05/2022
16
6.2
• Água a uma temperatura de T∞ = 25 °C escoa sobre uma das
superfícies de uma parede de aço inoxidável (AISI 1010), cuja
temperatura é de Ts,1 = 40 °C. A parede possui uma espessura
de 0,05 m e sua outra superfície está a uma temperatura de
Ts,2 = 100 °C. Em condições de regime estacionário, qual é o
coeficiente convectivo associado ao escoamento da água?
Quais são os gradientes de temperatura na parede e na água
que está em contato com a parede? Esboce a distribuição de
temperaturas na parede e na água a ela adjacente.
31
32
19/05/2022
17
• 6.14 Considere o escoamento de ar sobre uma placa plana com
comprimento L = 1 m, sob condições nas quais a transição ocorre
em xc = 0,5 m baseada em um número de Reynolds crítico de Rex,c
= 5 × 105.
• (a)Calculando as propriedades termofísicas do ar a 350 K,
determine a velocidade do ar.
• (b)Nas regiões laminar e turbulenta, os coeficientes convectivos
locais são, respectivamente,
• nas quais, em T = 350 K, Clam = 8,845 W/(m3/2 · K), Curtb = 49,75
W/(m1,8 · K) e x possui unidade de m. Desenvolva uma expressão
para o coeficiente convectivo médio, lam (x), como uma função da
distância da borda frontal, x, para a região laminar, 0 ≤ x ≤ xc.
33
34
19/05/2022
18
• (c)Desenvolva uma expressão para o coeficiente
convectivo médio, turb (x), como uma função da
distância da borda frontal, x, para a região
turbulenta, xc ≤ x ≤ L.
• (d)Nas mesmas coordenadas, represente os
coeficientes convectivos locais e médios, hx e x,
respectivamente, em função de x para 0 ≤ x ≤ L.
6. 18
• Um objeto, de forma irregular, possui um comprimento
característico L = 1 m e é mantido a uma temperatura
superficial uniforme Ts = 400 K. Quando colocado ao ar
atmosférico a uma temperatura T∞ = 300 K e movendo-se a
uma velocidade V = 100 m/s, o fluxo térmico médio da
superfície do objeto para o ar é de 20.000 W/m2. Se um
segundo objeto com a mesma forma, mas com um
comprimento característico L = 5 m, for mantido a uma
temperatura superficial Ts = 400 K e colocado ao ar
atmosférico a uma temperatura T∞ = 300 K, qual será o
valor do coeficiente convectivo médio se a velocidade do ar
for V = 20 m/s?
35
36
19/05/2022
19
6.19
• Experimentos mostraram que, para um escoamento de
ar a T∞ = 35 °C e V1 = 100 m/s, a taxa de transferência
de calor em uma pá de turbina com comprimento
característico L1 = 0,15 m e temperatura superficial Ts,1
= 300 °C é de q1 = 1500 W. Qual seria a taxa de
transferência de calor em uma segunda pá de turbina
com comprimento característico L2 = 0,3 m operando a
Ts,2 = 400 °C em um escoamento de ar a T∞ = 35 °C e
V2 = 50 m/s? A área superficial da pá pode ser
considerada diretamente proporcional ao seu
comprimento característico.
