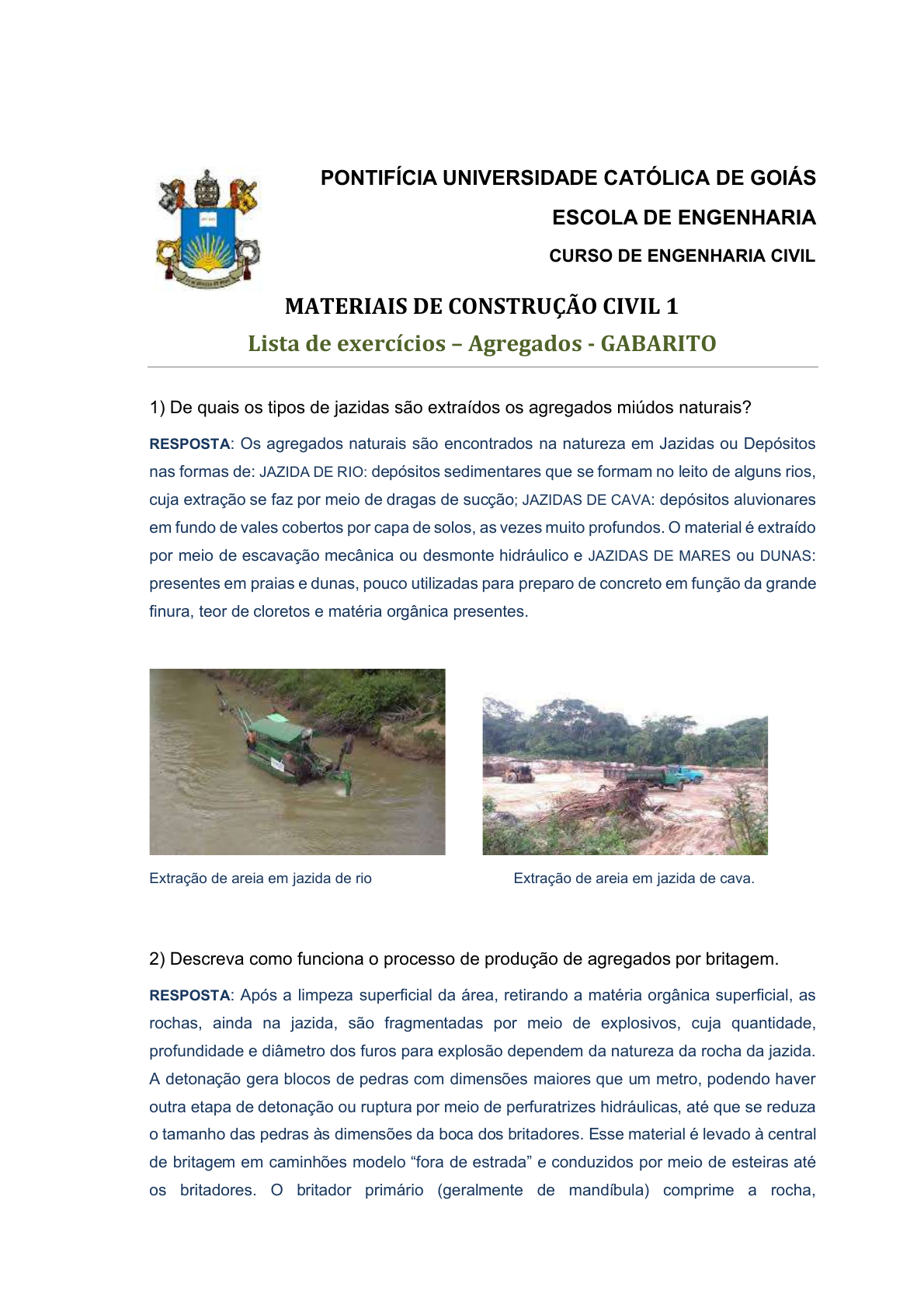

 PONTIFÍCIA UNIVERSIDADE CATÓLICA DE GOIÁS
ESCOLA DE ENGENHARIA
CURSO DE ENGENHARIA CIVIL

MATERIAIS DE CONSTRUÇÃO CIVIL 1
Lista de exercícios Agregados - GABARITO –

1) De quais os tipos de jazidas são extraídos os agregados miúdos naturais?
RESPOSTA: Os agregados naturais são encontrados na natureza em Jazidas ou Depósitos
nas formas de: JAZIDA DE RIO: depósitos sedimentares que se formam no leito de alguns rios,
cuja extração se faz por meio de dragas de sucção : depósitos aluvionare; JAZIDAS DE CAVA s
em fundo de vales cobertos por capa de solos, as vezes muito profundos. O material é extraído
por meio de escavação mecânica ou desmonte hidráulico e JAZIDAS DE MARES ou DUNAS:
presentes em praias e dunas, pouco utilizadas para preparo de concreto em função da grande
finura, teor de cloretos e matéria orgânica presentes.








Extração de areia em jazida de rio Extração de areia em jazida de cava.


2) Descreva como funciona o processo de produção de agregados por britagem.
RESPOSTA: Após a limpeza superficial da área, retirando a matéria orgânica superficial, as
rochas, ainda na jazida, são fragmentadas por meio de explosivos, cuja quantidade,
profundidade e diâmetro dos furos para explosão dependem da natureza da rocha da jazida.
A detonação gera blocos de pedras com dimensões maiores que um metro, podendo haver
outra etapa de detonação ou ruptura por meio de perfuratrizes hidráulicas, até que se reduza
o tamanho das pedras às dimensões da boca dos britadores. Esse material é levado à central
de britagem em caminhões modelo “fora de estrada” e conduzidos por meio de esteiras até
os britadores. O britador primário (geralmente de mandíbula) comprime a rocha,
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37
fragmentando-a, transformando em . Esse material pode sofrer uma ou duas bica corrida
separações (por peneiras). A passa por uma segunda e terceira britagem, ou bica corrida
rebritagem, em britadores tipo cone. O material que sai dos britadores terciários é separado
por meio de peneiras vibratórias em frações granulométicas comerciais: pó de pedra,
pedrisco, pedra1, pedra2, pedra3, pedra4.

**Mais detalhes desse assunto pode ser encontrado em BAUER, L. A Materiais de Construção 1–























3) Analise e discuta a seguinte frase: “os agregados empregados na produção do
concreto são considerados materiais inertes”
RESPOSTA: Embora a definição de AGREGADO utilizado na produção de concreto o apresente
como sendo um material sem forma definida e sem reação química com outros elementos
constituintes do concreto, a essa afirmação deve se fazer uma ressalva: o caso particular de
alteração química, conhecida por , uma patologia do REATIVIDADE ÁLCALI AGREGADO (RAA)
concreto ocasionada pela reação química entre os componentes alcalinos do cimento e
alguns minerais (principalmente a sílica) constituintes dos agregados, que causa a expansão
volumétrica, gerando fissuras e deslocamentos nas peças de concreto, potencialmente em
CONCRETOS MASSA,
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37











Foto de um concreto comprometido pela RAA.

4) Cite as propriedades mecânicas e físicas dos agregados (ao menos 5) que têm
influência sobre a produção do concreto.
RESPOSTA: Embora as características do concreto estejam diretamente ligadas às
propriedades dos agregados, não se pode afirmar de forma direta a influência de um sobre o
outro, visto que as propriedades finais do concreto dependem, além das dos agregados, de
outros fatores intrínsecos à produção deste material.
PROPRIEDADES MECÂNICAS: Aderência; Resistência; Tenacidade; Dureza.
PROPRIEDADES FÍSICAS: Massa Específica; Massa unitária; Porosidade (Permeabilidade e
Absorção); Granulometria; Inchamento (agregado miúdo).

5) O que é, e como se determina (NBR 7251) a massa unitária dos agregados no
estado solto?
RESPOSTA: A massa unitária ( δ ) é uma relação entre a massa de um agregado e o seu
volume constituído, considerando os vazios permeáveis e impermeáveis dessa massa contida
em certo volume. É determinada, conforme a NBR 7251, preenchendo um recipiente de
volume determinado (15 dm para o agregado miúdo ou 20 dm para o agregado graúdo) em 3 3
que se obtém, por meio de pesagem, a massa do agregado que ocupa o recipiente. O
resultado é obtido por meio da média de pelo menos três determinações, dividindo-se a massa
de agregado pelo volume do recipiente.
Observar que os resultados individuais não
devem apresentar desvios maiores que 1%
em relação à média. Atualmente, vigora a
Norma NM 45, que estabelece o cálculo da
massa unitária por meio de um recipiente
cilíndrico.

Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37
6) Quais são as formas de impurezas presentes nos agregados e quais as suas
consequências para a produção de concreto?
RESPOSTA: As formas de impurezas presentes nos agregados são abordadas pela NBR 7211 –
Agregados para concreto: Especificação, que são: Torrões de argila e grãos friáveis; Materiais
carbonosos; Material pulverulento; Impurezas orgânicas. Então, em função da natureza da jazida, ou do
seu processo de extração ou processamentos, os agregados utilizados para concreto podem conter
algumas substâncias que são prejudiciais ao concreto, ou melhor, elas interferem de forma negativa em
propriedades do concreto, como resistência mecânica, resistência à abrasão ou mesmo no aspecto
estético. Os teores limites dessas substâncias que podem estar presentes em agregados utilizados na
fabricação de concreto, variam em função do tipo de agregado (miúdo ou graúdo) e da utilização fim do
concreto: se aparente, se submetido a desgaste superficial ou utilizado de forma geral.

7) Qual a influência da granulometria dos agregados na produção de concreto?
RESPOSTA: O tamanho dos grãos e a forma como esses grãos de agregados estão
distribuídos influenciam, principalmente, na trabalhabilidade do concreto, em função de ser a
quantidade de água necessária para adensamento e homogeneização da mistura,
dependentes da área superficial do agregado. De forma indireta, a resistência mecânica do
concreto também é influenciada pela granulometria do agregado em função do consumo de
água e a compacidade, que está relacionada à distribuição granulométrica (contínua,
descontínua ou aberta). O ensaio de granulometria é realizado conforme a NM-248, onde se
determina o Diâmetro Máximo Característico, o Módulo de finura e a classificação segundo
as faixas granulométricas em: zona ótima, utilizável ou não utilizável para agregado miúdo; –
e brita 0, 1, 2 3 ou 4 para o agregado graúdo. –

8) Quantas toneladas de agregado graúdo cabem no silo, cujo esboço e dimensões
estão apresentados na figura 1?
Dado: Massa unitária do agregado: 1,53 kg/dm3


Figura 1 Esboço do silo de –
agregados com suas respectivas
dimensões em centímetros.


Volume do silo →     󰇡󰇛󰇜
  󰇢      
Massa Unitária do agregado: 1,53 kg/dm 3
150
60
300
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoale privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37

 


           

9) De um ensaio de massa específica ( ) de agregado miúdo obtiveram-se os 
seguintes parâmetros:

1ª determinação: leitura final no frasco de chapman: 392 cm³
2ª determinação: leitura final no frasco de chapman: 398 cm³

De posse desses dados, calcule analise (variabilidade em relação à dia) os e mé
resultados do ensaio. Utilize a NBR 9776 - Determinação da massa específica do
agregado miúdo por meio do frasco de Chapman.

 


  


 


  



Conforme a NBR 9776, duas determinações consecutivas feitas da mesma amostra, não
podem diferir entre si mais que 0,05 g/cm . Neste caso teríamos: 2,565 ± 0,05; 3



O que demonstra que os resultados parciais estão dentro dos limites de variância da média,
tornando o ensaio VÁLIDO. Portanto, adotamos o valor médio de 2,56 g/cm . 3

10) Utilizando a NBR NM 53, e de acordo com os dados obtidos de uma amostra de
agregado graúdo (apresentados a seguir), determine a massa específica desse
agregado na condição Satura de Superfície Seca (SSS):
Massa na condição SSS = 2268 g;
Massa na condição seca em estufa: 2250 g;
Massa imersa: 1429 g.

δ=2,565 2,515 2,615
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37
Massa Específica do agregado na condição Saturado de Superfície Seca:


 

 
  

Se for calcular a massa específica do agregado seco:  
  
 
    

11) A massa de um recipiente cheio de água é igual a 15 kg e quando vazio, 5 kg.
Sendo a massa do recipiente com agregado graúdo compactado igual a 21 kg,
determine a massa unitária compactada do agregado.
Volume do Recipiente: m m = 10 kg (ou 10 litros = 10 dm c/agua – s/água
3);
Massa do agregado: 21 5 = 16 kg –
 


  
** Nas atividade em sala de aula, trabalhamos com o agregado no estado solto.

12) Sem espaço adequado para armazenar um lote de agregados, um engenheiro
decidiu depositá-lo em uma caixa d’água vazia com capacidade para 5000 litros.
Como havia brita e areia, preencheu o volume da caixa com a brita e, nos vazios da
brita, preencheu com areia. De posse dos dados a seguir, calcule a quantidade de
areia, em massa que pode ser acondicionada na caixa. Desconsidere as variações
volumétricas em função da umidade natural da areia. Dados:

Massa unitária da areia 1,51 kg/dm³ δa =
Massa específica da areia a = 2,65 g/cm³
Massa unitária da brita: 1,54 kg/dm³δb =
Massa específica da brita b = 2,69 g/cm³

A “chave” para resolução deste exercício é entender que a areia (em que se pede a massa)
ocupará os vazios deixados pela brita que preenche a caixa de 5000 litros.

 


         

 


  

 
    

Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37

                

 

󰇛󰇜
           


13) No peneiramento de amostras de três agregados de granulometria diferentes,
foram obtidos os resultados médios indicados no quadro a seguir. Determine o tipo de
areia segundo a sua curva de distribuição granulométrica (Zona ótima, Utilizável ou
Não utilizável), o módulo de finura e a dimensão máxima característica para cada uma
das três areias. Utilize a planilha fornecida em sala (disponível no grupo de whatsApp
da disciplina ).

Abertura da
peneira
Massa retida (g)
Areia A Areia B Areia C
# 4,8 mm 13,10 0,20 18,90
# 2,4 mm 73,10 1,90 22,60
# 1,2 mm 286,60 11,00 74,30
# 0,6 mm 330,30 65,90 210,60
# 0,3 mm 230,60 310,40 415,00
# 0,15 mm 38,80 461,90 230,80
Fundo 14,10 148,70 27,80
TOTAL

Abertura da
Peneira

Areia A
%retido
ACUMUL(A)
Areia B
%retido
ACUMUL(B)
Areia C %retido
ACUMUL(C)
# 4,8 mm 13,10 1 0,20 0 18,90 2
# 2,4 mm 73,10 9 1,90 0 22,60 4
# 1,2 mm 286,60 38 11,00 1 74,30 12
# 0,6 mm 330,30 71 65,90 8 210,60 33
# 0,3 mm 230,60 95 310,40 39 415,00 74
# 0,15 mm 38,80 99 461,90 85 230,80 97
FUNDO 14,10 100 148,70 100 27,80 100
TOTAL 986,60 1000,00 1000,00

D.M.CareiaA= 4,8 mm; D.M.C = 1,2 mm; D.M.C = 2,4 mm; areiaB areiaC
M.FareiaA= 3,1 ; M.F = 1,3; M.F = 2,2; areiaB areiaC
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37
Plotando o gráfico poderemos determinar em qual zona de utilização está cada tipo de areia
do exercício. Pode-se determinar, também, a zona de utilização, observando o que diz a
norma NBR7211 Agregados para concreto Especificação (item 5.1.1 Tabela 2): – – –

“O módulo de finura da zona ótima varia de 2,20 a 2,90.
O módulo de finura da zona utilizável inferior varia de 1,55 a 2,20.
O módulo de finura da zona utilizável superior varia de 2,90 a 3,50”

Assim, podemos dizer que a areia A deve estar na zona utilizável superior; a areia B deve
estar fora da zona utilizável (para concreto) e a areia C deve estar na zona ótima.

14) Um ensaio de granulometria de agregado graúdo apresentou os seguintes
percentuais retidos médios acumulados nas peneiras: #25 = 1%; #19 = 4%; #12,5
= 44%; #9,5 = 82%; #6,3 = 94%; #4,8 = 97%; #2,4=98%; #1,2=99%; #0,6=99%;
#0,3=100%; #0,15=100%; fundo=100%. De posse destes valores, determine o
módulo de finura, a dimensão máxima característica e a classificação do agregado.
Utilize a planilha de ensaio fornecida em aula (disponível no grupo de da whatsApp
disciplina).
D.M.CareiaA= 19 mm;
M.FareiaA= 6,8

15) Um ensaio de granulometria em amostras de agregado miúdo (Agregado A e
Agregado B) foi realizado segundo a NM 248 e os resultados estão apresentados na
figura 2. Sabendo que para o agregado A, a amostra coletada foi de 650 gramas e
para a amostra B, de 580 gramas, determine a Dimensão Máxima Característica
(DMC) e o Módulo de Finura (MF) da composição (mistura) dos dois agregados.
#
PENEIRA
AGREGADO A AGREGADO B AGREGADO A+B
Massa (g) %retido %RETIDO
ACUMUL Massa (g) %retido %RETIDO
ACUMUL
MASSA
MÉD A/B
% MÉDIA
A/B
% MÉD
A/B AC
9,5 mm 0,00 0,0 0 0,00 0,0 0 0,00 0,0 0
6,3 mm 6,50 1,0 1 17,40 3,0 3 23,90 1,9 2
4,8 mm 6,50 1,0 2 11,60 2,0 5 18,10 1,5 3
2,4 mm 32,50 5,0 7 81,20 14,0 19 113,70 9,2 12
1,2 mm 247,00 38,0 45 266,80 46,0 65 513,80 41,9 55
0,6 mm 214,50 33,0 78 145,00 25,0 90 359,50 29,2 84
0,3 mm 84,50 13,0 91 46,40 8,0 98 130,90 10,6 94
0,15 mm 52,00 8,0 99 5,80 1,0 99 57,80 4,7 99
FUNDO 6,50 1,0 100 5,80 1,0 100 12,30 1,0 100
TOTAL 650,00 100,00 580,00 100,0% 1230,00 100,00%
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37
Figura 2 Curva granulométrica para os dois agregados ensaiados. –












DMC: 4,8 MF: 3,47 mm
16) As padiolas são recipientes utilizados em obra para quantificar o volume de
agregados a serem utilizados quando da produção do concreto (ver desenho).
Sabendo que as dimensões da padiola são de 40 x 30 x h (cm)(comprimento x largura
x altura), determine a altura h e o número de padiolas 1 necessárias para acondicionar
140 kg de areia. Determine também a altura h e o número de padiolas para 2
acondicionar 210 kg de brita. A massa de agregado dentro de cada padiola não poderá
ultrapassar 65 kg.
* utilizar os valores de massa unitária dados no exercício nº 12.







Figura Padiola de dimensões H x 40 x 30 cm –
40 cm
30 cm
0 1 2
7
45
78
91
99
0
3 5
19
65
90
98 99
0
10
20
30
40
50
60
70
80
90
100
9,5 mm 6,3 mm 4,8 mm 2,4 mm 1,2 mm 0,6 mm 0,3 mm 0,15 mm
Agregado A Agregado B
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:00:37
Sendo a padiola um recipiente volumétrico, é necessário saber qual é o volume ocupado pela
massa de areia a qual requer o acondicionamento, então:

140 kg de areia (usando a massa unitária do exercício n. 12 = 1,51 kg/dm ) 3
  V= 92,71 litros (dm ) de areia 3
210 kg de brita (usando a massa unitária do exercício n. 12 = 1,54 kg/dm ) 3
  V= 136,36 litros (dm ) de brita 3

DIMESIONAMENTO DA PADIOLA DE AREIA:
V = C x L x H = 92,71 dm p/ C = 4 dm e L = 3 dm 3 H = 7,675 dm (76,7 cm)
Mas essa altura de padiola, comportaria 140 kg de areia. Como, cada padiola não pode
exceder 65 kg, então temos que dividir a massa em mais de uma padiola:
140 kg /65 kg = 2,15, ou seja, precisamos de 3 PADIOLAS de H=25,6 cm

DIMESIONAMENTO DA PADIOLA DE BRITA:
V = C x L x H = 136,36 dm p/ C = 4 dm e L = 3 dm 3 H = 11,36 dm (113,6 cm)
Mas essa altura de padiola, comportaria 210 kg de brita. Então temos que dividir a massa em
mais de uma padiola:
210 kg /65 kg = 3,23, ou seja, precisamos de 4 PADIOLAS de H=28,4 cm


17) QUAL É A QUANTIDADE DE ÁGUA, EM LITROS, CONTIDA EM 220KG DE AREIA ÚMIDA,
SABENDO-SE QUE SEU TEOR DE UMIDADE É DE 5%?
A quantidade de água (em massa ou volume) presente no agregado é = m m h – s e,
 
 

  
  


            

Portanto: m = 209,52 kg s
Sendo: m 220 kg; h = → Quantidade de água: 10,48 kg (ou litros)

18) Qual a importância de se cobrir com uma lona plástica o agregado miúdo estocado na obra.
Porque essa medida não é tão relevante para se fazer para o agregado graúdo?
O fato se deve porque o agregado miúdo absorve água superficialmente em uma quantidade
muito maior que o agregado graúdo, e que além do controle da quantidade de água na
dosagem, a umidade presente no agregado miúdo também influencia na alteração do seu
volume, o que implica em readequação da dosagem, fato também que não ocorre no
agregado graúdo.

Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:01:31
Sendo a padiola um recipiente volumétrico, é necessário saber qual é o volume ocupado pela
massa de areia a qual requer o acondicionamento, então:

140 kg de areia (usando a massa unitária do exercício n. 12 = 1,51 kg/dm ) 3
  V= 92,71 litros (dm ) de areia 3
210 kg de brita (usando a massa unitária do exercício n. 12 = 1,54 kg/dm ) 3
  V= 136,36 litros (dm ) de brita 3

DIMESIONAMENTO DA PADIOLA DE AREIA:
V = C x L x H = 92,71 dm p/ C = 4 dm e L = 3 dm 3 H = 7,675 dm (76,7 cm)
Mas essa altura de padiola, comportaria 140 kg de areia. Como, cada padiola não pode
exceder 65 kg, então temos que dividir a massa em mais de uma padiola:
140 kg /65 kg = 2,15, ou seja, precisamos de 3 PADIOLAS de H=25,6 cm

DIMESIONAMENTO DA PADIOLA DE BRITA:
V = C x L x H = 136,36 dm p/ C = 4 dm e L = 3 dm 3 H = 11,36 dm (113,6 cm)
Mas essa altura de padiola, comportaria 210 kg de brita. Então temos que dividir a massa em
mais de uma padiola:
210 kg /65 kg = 3,23, ou seja, precisamos de 4 PADIOLAS de H=28,4 cm


17) QUAL É A QUANTIDADE DE ÁGUA, EM LITROS, CONTIDA EM 220KG DE AREIA ÚMIDA,
SABENDO-SE QUE SEU TEOR DE UMIDADE É DE 5%?
A quantidade de água (em massa ou volume) presente no agregado é = m m h – s e,
 
 

  
  


            

Portanto: m = 209,52 kg s
Sendo: m 220 kg; h = → Quantidade de água: 10,48 kg (ou litros)

18) Qual a importância de se cobrir com uma lona plástica o agregado miúdo estocado na obra.
Porque essa medida não é tão relevante para se fazer para o agregado graúdo?
O fato se deve porque o agregado miúdo absorve água superficialmente em uma quantidade
muito maior que o agregado graúdo, e que além do controle da quantidade de água na
dosagem, a umidade presente no agregado miúdo também influencia na alteração do seu
volume, o que implica em readequação da dosagem, fato também que não ocorre no
agregado graúdo.

Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:01:31
19) Qual a causa do fenômeno do inchamento e qual a sua importância na prática de
dosagem do concreto?
O fenômeno do inchamento é causado pela ADSORÇÃO de água (ou absorção superficial)
pelo grão do agregado miúdo, causando um acréscimo de volume em função da quantidade
de água adsorvida. Essa alteração do volume seco determinado para uma dosagem deverá
ser corrigida para adequar-se as condições de concretagem utilizando o agregado úmido.







20) Se misturarmos 110 kg de uma areia A, com umidade de 5,5%, com 140 kg de
uma areia B, com umidade de 3,2%: A) Qual seria a quantidade de água existente na
mistura? B) Qual a umidade da areia misturada?
AREIA A:
Ms = 104,27 kg Qde de água em A: 5,73 kg
AREIA B:
Ms = 135,06 kg Qde de água em A: 4,34 kg
MH MISTURA = 110,00 + 140,00 = 250,00 kg
Ms MISTURA = 135,06 + 104,27 = 239,33 kg

A) Quantidade de água na mistura: 10,07 kg

B) Umidade da Mistura (A+B)
 
 

 
   
 
   

21) Para a execução das etapas de fundação e da estrutura de uma residência, você
levantou a partir dos projetos, que seriam necessários a utilização de 36 m³ de areia
média. Porém, ao rever o produto, percebeu que o agregado estava úmido. Você
então, coletou uma amostra desse material e determinou a umidade e os coeficientes
de inchamento desse material, chegando a conclusão, que para a umidade medida
naquele momento, o inchamento dessa areia era de 17,5%. Diante dessa situação,
qual seria o volume real de areia (seca) que você recebeu?
Massa M de agregado com volume V SECA
a ser usado na condição seca
Massa M de agregado com volume ÚMIDA
V a ser usado na condição úmida
VOLUME
ÚMIDO
Vh
VOLUME
SECO
V0
VARIAÇÃO DE VOLUME
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:01:31
  


 
Como V = 36 m 36 / 1,175 h
3 → V0 = → V0= 30,63 m3

22) Ao iniciar uma obra, você, o engenheiro responsável técnico, coletou uma amostra
de agregado miúdo que seria utilizado para produção do concreto e a encaminhou ao
laboratório para análise. Os valores obtidos para ensaio de inchamento estão
apresentados a seguir. De posse desses dados, determine a umidade crítica e o valor
do coeficiente médio de inchamento do agregado.
Dado: volume do recipiente utilizado no ensaio da massa unitária: 15 dm³.
* utilizar a planilha fornecida na aula (disponível no grupo de da disciplina ) whatsApp ).

h %
Massa de
areia (kg)
Massa
Unitária



 

 󰇛

)   󰇛


 󰇜
0 22,350 1,490 1,000 1,000 0,0
0,5 21,165 1,411 1,056 1,061 6,1
1 20,320 1,355 1,100 1,111 11,1
2 18,970 1,265 1,178 1,202 20,2
3 18,560 1,237 1,204 1,240 24,0
4 18,010 1,201 1,241 1,291 29,1
5 17,650 1,177 1,266 1,330 33,0
7 17,720 1,181 1,261 1,350 35,0
9 18,160 1,211 1,231 1,341 34,1
12 18,910 1,261 1,182 1,324 32,4
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:01:31
Portanto:
Hotima = 4,8%


 
  

 

23) Feito o estudo de dosagem para produção do concreto desejado para a obra,
encontrou-se os seguintes valores proporcionais:

1 sc de cimento: ,5 dm³ de areia: 1 dm³ de brita e lt de água.90 28 29

No entanto, pouco antes da concretagem, notou-se que os agregados estavam
úmidos. Você então coletou uma quantidade de areia, cuja massa foi de 985,50 g e
empregou o método do fogareiro para determinar o teor de umidade do agregado.
Após o procedimento de secagem, a amostra apresentou massa de 847,50 g. De
posse dos dados obtidos no exercício 22 (umidade crítica e inchamento), faça a devida
correção na quantidade de água e no volume de areia que serão utilizados na
dosagem do concreto.
RESPOSTA:
DETERMINAÇÃO DO TEOR DE UMIDADE:
 
  

    
    

     

CORREÇÃO DA QUANTIDADE DE ÁGUA:
Vareia (seca) = 90,5 dm3 ms (usar δ = 1,51 kg/dm ) → m3 s = 136,66 kg
 
  

       
QUANTIDADE DE ÁGUA NA AREIA = 158,91 136,66 = 22,25 Kg –
CORRIGINDO A QUANTIDADE DE ÁGUA = 29 22,25 = 6,75 litros (ou kg) –

CORREÇÃO DO VOLUME DE AREIA:


           
TRAÇO CORRIGIDO
1 sc de cimento : 121,27 dm : 128 dm e X=6,75 litros 3
(AREIA)
3
(BRITA) ÀGUA
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:01:31
24) Quais são as substâncias presentes nos agregados que podem comprometer a
qualidade do concreto?
IDEM EXERCÍCIO N. 6

25) Para definir a dosagem de um concreto para utilização em pisos industriais, fez o
ensaio para determinação do material pulverulento presente nesse agregado,
conforme NM 46 - Agregados - Determinação do material fino que passa através da
peneira 75 µm, por lavagem. As massas iniciais da amostra foram as seguintes:
Mi AG. MIÚDO = 558,0 g Mi AG. GRAÚDO = 2732,5 g
Após realizar todo procedimento instruído pela norma, obteve-se os seguintes valores
para as massas finais (retidas na peneira #75 µm)
Mf AG. MIÚDO = 5 ,2 g M38 f AG. GRAÚDO = 27 ,8 g 19
Baseado nesses valores, julgue se é possível ou não, utilizar o agregado para o fim
proposto.
Para julgar se o agregado poderá ser utilizado, precisamos recorrer ao ensaio para
determinação do material pulverulento presente nos agregados. Conforme NM 46, o teor de
finos é dado por:


Assim, o teor de finos no agregado miúdo é de :     

  

Para o agregado graúdo, o teor de finos é de :       

  
Importante observar que o concreto será utilizado em um piso industrial, que em função do
seu uso, possivelmente estará sujeito ao desgaste superficial. Assim, vejamos os teores
máximos permitidos para este tipo de concreto, relatado na norma:
NM 46 - TABELA 1 – TEORES LIMITES DE SUBSTÃNCIAS PRESENTES NO AGREGADO MIÚDO
SUBSTÂNCIA TIPO DE CONCRETO
QUANT. MÁXIMA RELATIVA
A MASSA TOTAL DO
AGREGADO
MATERIAL PULVERULENTO
CONCRETOS PROTEGIDOS DO
DESGATE SUPERFICIAL 3,0%
CONCRETO SUJEITO AO DESGATE
SUPERFICIAL 5,0%

 
  

  
Impresso por andreia silva, E-mail dedeiasilva005@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 30/04/2025, 12:01:31
NM 46 - TABELA 2 – TEORES LIMITES DE SUBSTÃNCIAS PRESENTES NO AGREGADO GRAÚDO
SUBSTÂNCIA TIPO DE CONCRETO
QUANT. MÁXIMA
RELATIVA A MASSA
TOTAL DO AGREGADO
MATERIAL PULVERULENTO QUALQUER TIPO 1,0%

Assim, os valores de material pulverulento encontrado nos agregados estão aquém do
máximo permitido pela norma, situação que permite o seu uso para o fim requerido
(CONCRETO PARA PISO INDUSTRIAL)
