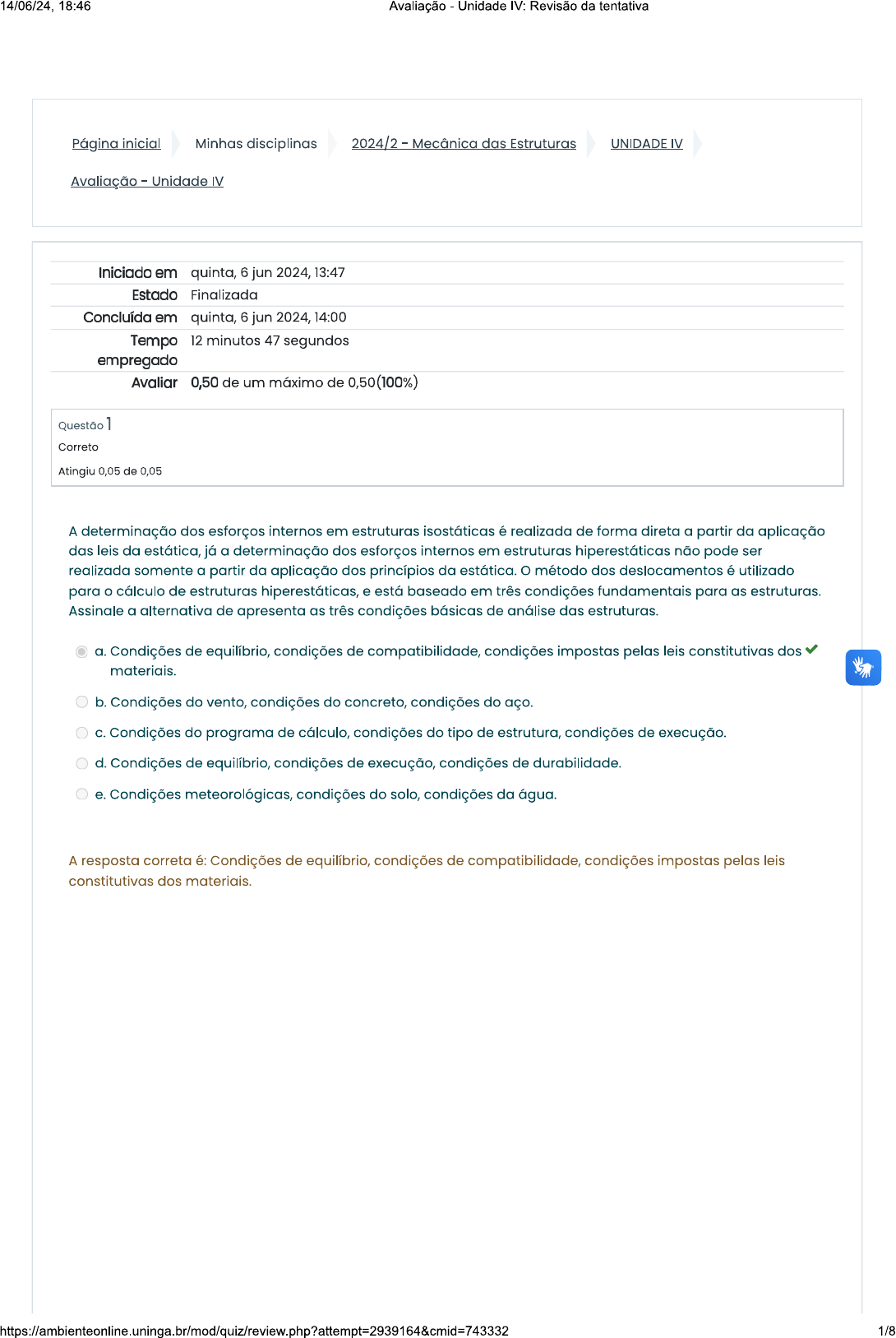

14/06/24. 18:46 Avaliação Unidade IV: Revisão da tentativa Página inicial Minhas disciplinas 2024/2 - Mecânica das Estruturas UNIDADE IV Avaliação - Unidade IV Iniciado em quinta, 6 jun 2024, 13:47 Estado Finalizada Concluída em quinta, 6 jun 2024, 14:00 Tempo 12 minutos 47 segundos empregado 0,50 de um máximo de 0,50(100%) Questão 1 Correto Atingiu 0,05 de 0,05 A determinação dos esforços internos em estruturas isostáticas é realizada de forma direta a partir da aplicação das leis da estática, já a determinação dos esforços internos em estruturas hiperestáticas não pode ser realizada somente a partir da aplicação dos princípios da estática. método dos deslocamentos é utilizado para o cálculo de estruturas hiperestáticas, e está baseado em três condições fundamentais para as estruturas. Assingle a alternativa de apresenta as três condições básicas de análise das estruturas. a. Condições de equilíbrio, condições de compatibilidade, condições impostas pelas leis constitutivas dos materiais. b. Condições do vento, condições do concreto, condições do aço. C. Condições do programa de cálculo, condições do tipo de estrutura, condições de execução. d. Condições de equilíbrio, condições de execução, condições de durabilidade. e. Condições meteorológicas, condições do solo, condições da água. A resposta correta é: Condições de equilíbrio, condições de compatibilidade, condições impostas pelas leis constitutivas dos materiais. https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=2939164&cmid=743332 1/814/06/24, 18:46 Avaliação Unidade IV: Revisão da tentativa Questão 2 Correto Atingiu 0,05 de 0,05 Utilizando o método dos deslocamentos, determine os termos de carga para pórtico da Figura Pórtico Caso 0 9 10 kN 9 10 V B30 E 6 m a. 310=10 kN.m b. 310=10 kN.m C. 310=10 kN.m d. kN.m e. 310=-10 kN.m A resposta correta é: 310=-10 kN.m Questão 3 Correto Atingiu 0,05 de 0,05 A metodologia de análise do método dos deslocamentos estabelece que a estrutura real seja discretizada (dividida) em casos básicos que atendem as condições de compatibilidade, mas que isoladamente não atendem às condições de equilíbrio da estrutura real, para na superposição dos casos básicos recompor as condições de equilíbrio. Os casos básicos são definidos a partir de uma estrutura cinematicamente determinada, a alternativa que contém nome desse sistema. a. Sistema Heterogêneo (SH). b. Sistema Homogêneo (SH). C. Sistema Hereditário (SH). d. Sistema Hipergeométrico (SH). e. Sistema Humano (SH). A resposta correta é: Sistema Hipergeométrico (SH). https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=2939164&cmid=743332 2/814/06/24, 18:46 Avaliação Unidade IV: Revisão da tentativa Questão 4 Correto Atingiu 0,05 de 0,05 A Figura apresenta uma viga hiperestática com 2 deslocabilidades e o seu sistema hipergeométrico. As barras que compõem esse pórtico possuem seção transversal e módulo de elasticidade iguais. A partir dos dados apresentados na assinale a alternativa que apresenta o valor correto para o termo de carga Obs.: Neste exercício, você não deve considerar nenhuma simplificação de cálculo, como barras inextensíveis, articulações completas ou a simplificação para apoios do segundo Sistema Real 30 20 30 3.00 4.00 2.00 Sistema Hipergeométrico 1 2 EI=22500 EA=3x106 kN a. 310=6,17 kN.m b. 310=8,17 kN.m C. 310=2,17 kN.m d. 310=10,17 kN.m e. 310=4,17 kN.m A resposta correta é: 310=4,17 kN.m Questão 5 Correto Atingiu 0,05 de 0,05 Durante a análise de uma estrutura pelo método dos deslocamentos, o engenheiro detectou que os nós de sua estrutura apresentam 4 deslocabilidades. Sabendo que o número de casos básicos de análise que serão necessários para resolver essa estrutura está diretamente relacionado número de deslocabilidades, a alternativa que contém o número de casos básicos para essa estrutura. b. A resposta correta é: 5. https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=2939164&cmid=743332 3/814/06/24, 18:46 Avaliação Unidade IV: Revisão da tentativa Questão 6 Correto Atingiu 0,05 de 0,05 Os casos básicos de análise utilizado no método dos deslocamentos são estabelecidos sobre o sistema hipergeométrico (SH). Na formação do SH para cada deslocabilidade encontrada, um apoio é adicionado ao nó da estrutura de forma o movimento. Assinale a alternativa que contém o movimento que o apoio do tipo "chapa" impede. a. Translação horizontal e vertical. b. Translação horizontal e rotação. C. Translação horizontal. d. Rotação. e. Translação vertical A resposta correta é: Rotação. Questão 7 Correto Atingiu 0,05 de 0,05 Para a resolução de estruturas hiperestáticas pelo método dos deslocamentos, o engenheiro deve determinar as deslocabilidades dos nós da estrutura e a partir daí inserir vínculos que limitem os movimentos destes Esse processo pode gerar um grande número de deslocabilidades e consequentemente um sistema equações com vários membros. Visando a facilitar o cálculo manual, o engenheiro pode adotar algumas simplificações de cálculo, como a consideração das barras inextensíveis. Com base no conceito de barras inextensíveis, a alternativa que contém as deslocabilidades da Figura que podem ser desprezadas no cálculo manual. barras extensíveis D2 D5 D1 D4 D3 D6 a. D3,D6,D4. b. D1,D5,D6. C. D2,D5,D4. d. D1,D5,D4. e. D2,D3,D4. A resposta correta é: D2,D5,D4. 4/814/06/24, 18:46 Avaliação - Unidade IV: Revisão da tentativa Questão 8 Correto Atingiu 0,05 de 0,05 Sabendo que um apoio do primeiro gênero possui duas deslocabilidade, um do segundo gênero uma deslocabilidade, um do terceiro gênero nenhuma deslocabilidade e que um nó aonde somente barras convergem apresenta três deslocabilidades, assinale a alternativa que contém o número de deslocabilidades para o pórtico da Figura a. 4. b. 3. C. 6. d. 2. A resposto correta é: 6. 5/814/06/24, 18:46 Avaliação - Unidade IV: Revisão da tentativa Questão 9 Correto Atingiu 0,05 de 0,05 A Figura apresenta uma viga hiperestática com 2 deslocabilidades e o seu sistema hipergeométrico. As barras que compõem esse pórtico possuem seção transversal e módulo de elasticidade iguais. A partir dos dados apresentados na Figura, assinale a alternativa que apresenta o valor correto para o coeficiente de rigidez K21. Obs.: Neste exercício, você não deve considerar nenhuma simplificação de cálculo, como barras inextensíveis, articulações completas ou a simplificação para apoios do segundo gênero. Sistema Real 30 20 30 3.00 4.00 2.00 Sistema Hipergeométrico 1 2 EI=22500 EA=3x106 kN a. K21=17250 b. K21=13250 C. K21=11250 d. K21=7250 6/814/06/24, 18:46 Avaliação - Unidade IV: Revisão da tentativa K21=15250 A resposta correta é: K21=11250 Questão 10 Correto Atingiu 0,05 de 0,05 A Figura apresenta uma viga hiperestática com 2 deslocabilidades e seu sistema hipergeométrico. As barras que compõem esse pórtico possuem seção transversal e módulo de elasticidade iguais. A partir dos dados apresentados na Figura 6, assinale a alternativa que apresenta o valor correto para o coeficiente de rigidez K11. Obs.: Neste exercício, você não deve considerar nenhuma simplificação de cálculo, como barras inextensíveis, articulações completas ou a simplificação para apoios do segundo gênero. Sistema Real 30 20 30 3.00 4.00 2.00 Sistema Hipergeométrico 1 2 EI=22500 EA=3x106 kN a. K11=42500 b. K11=52500 C. K11=32500 d. K11=72500 e. K11=62500 A resposta correta é: K11=52500 Atividade anterior Slides 4 Seguir para... Próxima atividade Conclusão da Disciplina Manter contato UNINGÁ https://www.uninga.br 7/814/06/24, 18:46 Avaliação - Unidade IV: Revisão da tentativa Mobile : 0800 800 5009 D Baixar aplicativo 8/8
