Eletricidade III
Aluno (a):
Data: .
Avaliação Pratica
INSTRUÇÕES:
· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
Gleice Kelle Medeiros da Silva
18/03/2025

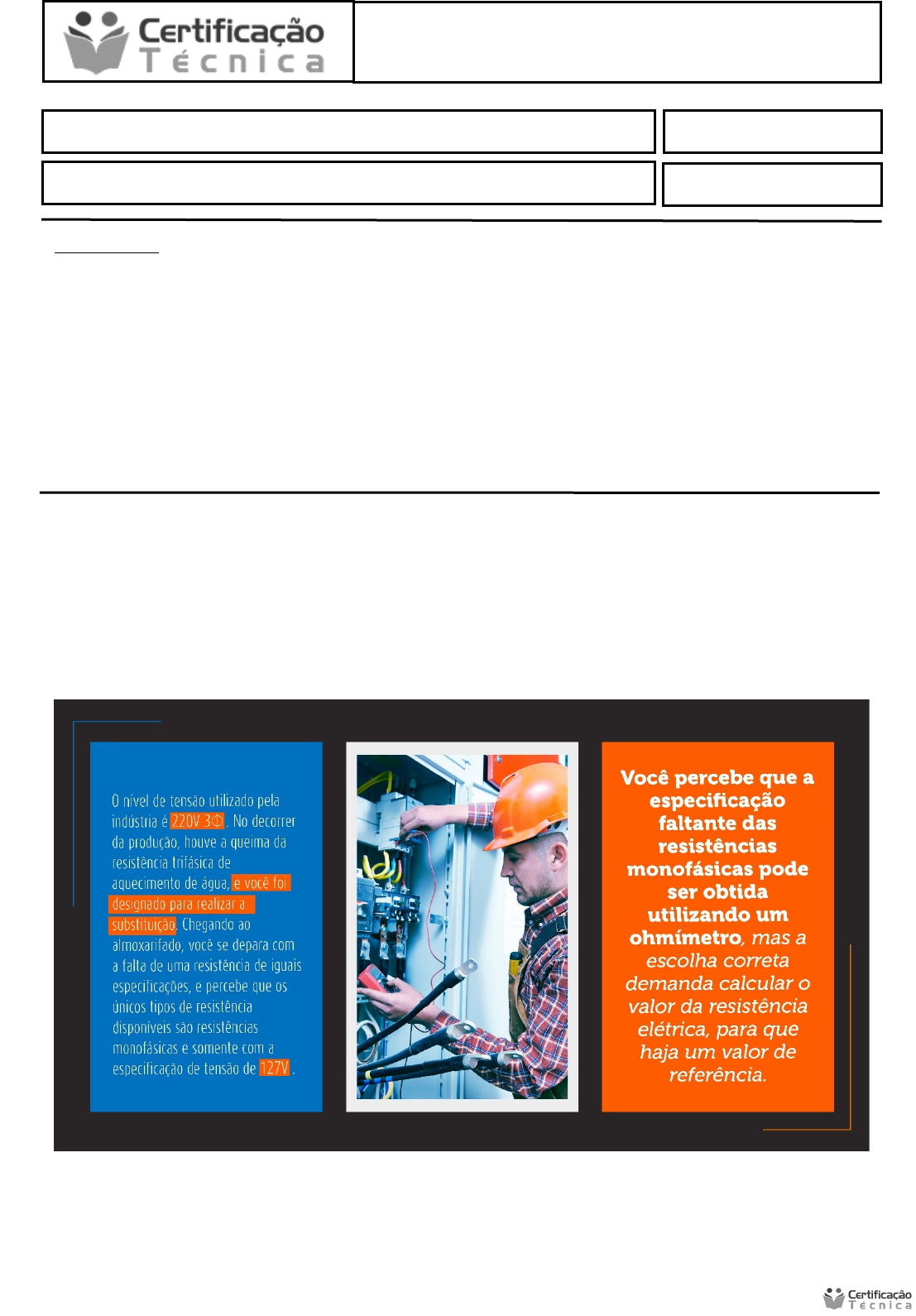

Em uma indústria fabricante de revestimento cerâmico se utiliza água aquecida a uma temperatura de 42 °C nos processos de fundição das peças. O aquecimento da água é realizado por uma resistência trifásica cuja especificação é 30.000W/220V.
Descreva se há possibilidade de substituição de uma resistência trifásica por resistências monofásicas, mantendo a carga equilibrada, e, em caso afirmativo, determine o valor da resistência elétrica, em Ω, de cada uma das resistências monofásicas e qual a ligação a ser realizada entre essas resistências para que a nova carga suporte o nível de tensão utilizado.
Observação: A resistência trifásica queimada está ligada em triângulo.
Resposta
Como o nível de tensão das resistências é menor, deve-se utilizar a ligação estrela para conexão dascargas, sendo que, a fim de manter o circuito balanceado, as três resistencias monofásicas utilizadasde vem apresentar os mesmos valores nominais, ou seja, resistências de mesmo. valor óhmico.
Como a alimentação trifásica da indústria é 220V 30, ao se utilizar a ligação estrela, cada resistênciareceberá um valor de 127V, seu valor nominal de tensão, sendo que, para que esta realize o mesmotrabalho da resistência trifásica, a potência de consumo de cada uma das resistências deve ser igual, como valor de 1/3 da potência trifásica da resistência queimada, ou seja, a potência de cada uma dasresistências deverá ser de 10.000W.
Utilizando a expressão que relaciona potência, tensão e resistência é possível determinar o valor deresistência de referência para a escolha entre as resistências monofásicas do almoxarifado. PV/RR= V/P = 127/100001,613 Ω
