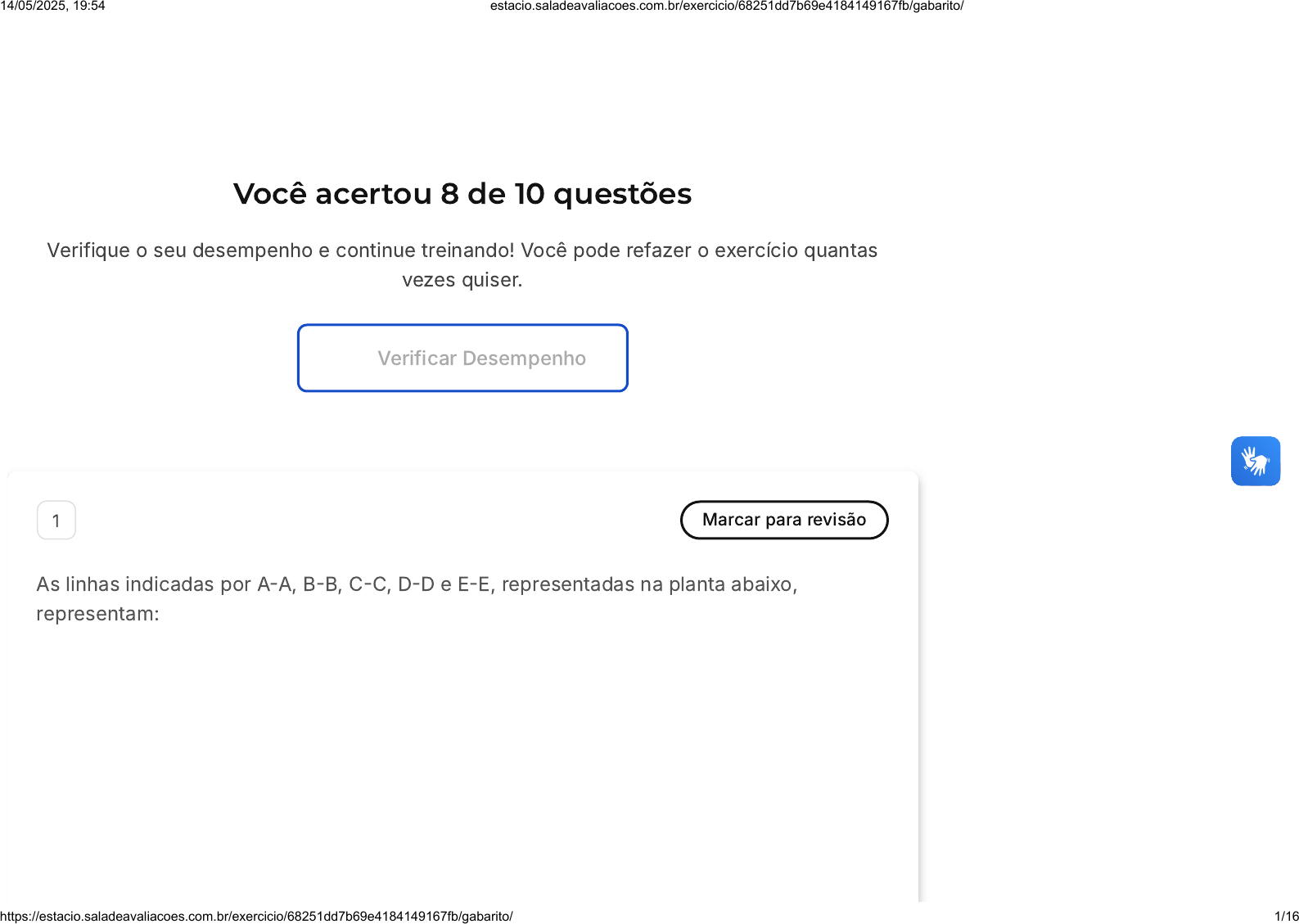

Você acertou 8 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
1 Marcar para revisão
As linhas indicadas por A-A, B-B, C-C, D-D e E-E, representadas na planta abaixo,
representam:
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 1/16
A
B
C
eixos estruturais
linhas de cotas
linhas de cortes
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 2/16
D
E
A
B
lajes da casa
indicação de fachadas
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: linhas de cortes
2 Marcar para revisão
Em relação ao Projeto Técnico, assinale a alternativa errada:
Os programas de desenho são capazes de fazer projetos com facilidade,
praticamente desobrigando o projetista de conhecimentos técnicos.
O computador permite copiar elementos, criar rotinas e outros, facilitando e
acelerando o processo do desenho.
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 3/16
C
D
E
O ambiente do projeto usando ferramentas informatizadas permite criar
facilitadores e rotinas para dinamizar o tempo de desenho.
Existem vários bons programas de projeto no mercado, mas o mais conhecido
mundialmente é o AutoCAD.
A dinâmica do programa AutoCAD é parecida com as funções mais básicas do
Windows.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa A é a incorreta. Embora os programas de desenho auxiliem na realização
de projetos, eles não eliminam a necessidade de conhecimentos técnicos por parte do
projetista. Esses softwares são ferramentas que otimizam o trabalho, mas o
conhecimento técnico é fundamental para a elaboração de um projeto eficiente e
adequado. Portanto, a afirmação de que os programas de desenho desobrigam o
projetista de conhecimentos técnicos é errônea.
3 Marcar para revisão
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 4/16
A
B
C
D
E
As normas para elaboração do projeto técnico definem escalas, espessuras de traços e
representação correta de cortes, plantas e elementos estruturais da edificação.
Analise as sentenças abaixo sobre a elaboração de plantas no projeto técnico:
I. Em plantas de cobertura, costuma-se adotar a mesma escala da planta baixa, como 1:50
ou 1:100.
II. Traço forte é utilizado para representar paredes e elementos estruturais interceptados
pelo corte.
III. A planta baixa representa todos os elementos abaixo de uma linha imaginária
posicionada entre 1,20 m e 1,50 m de altura.
IV. A planta é gerada a partir de um corte horizontal feito sobre o objeto arquitetônico.
V. Em caso de edificações com múltiplos pavimentos, os andares superiores não precisam
ser representados.
I, II, III e IV
II, III e IV
I, II, III e V
I, II e IV
I, III, IV e V
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 5/16
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, II, III e IV estão corretas. A escala costuma ser mantida, paredes em
corte usam traço forte, a altura do plano secante fica entre 1,20 m e 1,50 m, e a planta
baixa resulta de um corte horizontal. A sentença V está incorreta, pois todos os
pavimentos devem ser representados.
4 Marcar para revisão
A questão refere-se à tabela a seguir, que apresenta a configuração de um arquivo para
impressão:
Para criar três layers com o objetivo de representar, em uma planta baixa em desenho
técnico, as paredes cortadas, os degraus de uma escada em vista e a projeção da
cobertura acima do plano de corte, quais os melhores itens a serem utilizados,
respectivamente?
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 6/16
A
B
C
D
E
Itens A, B e C.
Itens C, B e A.
Itens F, B e H.
Itens H, D e A.
Itens E, F e G.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: Itens F, B e H.
5 Marcar para revisão
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 7/16
A
B
C
D
E
Em relação ao Projeto Técnico, podemos dizer:
Existem diferentes tipos de plantas, cada uma representando determinada
instância da edificação.
Para construções de pequeno porte, não é necessário se fazer projeto.
Nas plantas de situação, faz-se o detalhamento e demarcação da edificação.
Na planta de implantação, são desenhados os limites da edificação, mostrando
sua planta baixa.
A planta de cobertura é uma vista frontal externa da edificação.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O projeto técnico é um conjunto de documentos que descrevem as características de
uma edificação, incluindo sua localização, dimensões, materiais utilizados, entre
outros. As plantas são um dos principais elementos do projeto técnico, e são utilizadas
para representar a edificação em diferentes escalas e perspectivas. Existem diferentes
tipos de plantas, cada uma representando determinada instância da edificação. Por
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 8/16
A
B
C
exemplo, a planta baixa é uma representação da edificação em corte horizontal,
mostrando sua estrutura interna e os elementos que a compõem. A planta de
cobertura é uma representação da edificação em corte vertical, mostrando sua
cobertura e os elementos que a compõem.
6 Marcar para revisão
A normatização do desenho atende a padrões internacionais, como a ISO (International
Organization for Standardization). Qual das alternativas abaixo está errada?
Cada país tem normas próprias, mas baseadas na ISO.
No Brasil, as normas são editadas pela ABNT (Associação Brasileira de Normas
Técnicas).
Se o desenhista for bom, ele não precisa seguir as normas técnicas, pois irá
conseguir passar sua ideia para o receptor.
Questão 7 de 10
Corretas (8)
Incorretas (2)
Em branco (0)
1 2 3 4 5
6 7 8 9 10

Lista de exercícios Sistemas Digitais Para Desenhos 2d Sair
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 9/16
D
E
O objetivo das normatizações é criar uma linguagem universal de desenho
técnico.
As normas técnicas devem ser seguidas em todo projeto, mesmo nos de pequeno
porte.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: Se o desenhista for bom, ele não precisa seguir as normas técnicas,
pois irá conseguir passar sua ideia para o receptor.
As normas técnicas são criadas para garantir a qualidade e a segurança dos projetos.
Elas devem ser seguidas por todos os desenhistas, independentemente de sua
habilidade.
7 Marcar para revisão
4)     No AutoCAD, as camadas (layers) organizam diferentes elementos do projeto.Elas
podem ser isoladas, congeladas e editadas sem afetar os demais elementos do desenho.
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 10/16
A
B
C
D
E
Sobre o uso das camadas (layers) no AutoCAD, analise as sentenças abaixo e identifique
as corretas:
I. O botão Isolate (LAYISO) serve para isolar uma layer no desenho.
II. Quando o botão Isolate é usado, as camadas selecionadas permanecem visíveis, as
demais ficam ocultas, podendo ser reexibidas.
III. As layers podem ter suas cores e nomes alterados a qualquer momento no projeto.
IV. Recomenda-se configurar as layers com cores iguais para elementos que compartilham
as mesmas configurações de impressão.
V. A espessura de impressão pode ser configurada por layer e pela cor da camada.
I, II, III, IV e V
I, III, IV e V
II, III e IV
I, II e III
III, IV e V
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 11/16
A
B
C
Gabarito Comentado
Estão corretas as sentenças I, III, IV e V. O botão Isolate isola camadas, as layers
podem ter cor e nome alterados, elementos com mesma configuração devem
compartilhar cor e a espessura de impressão pode ser configurada pela layer. A
sentença II está incorreta ao afirmar que camadas são deletadas; na verdade, ficam
ocultas e podem ser reexibidas.
8 Marcar para revisão
O desenho arquitetônico tem papel essencial na qualidade final de uma construção.
Quando bem executado, facilita a comunicação com clientes e o entendimento dos outros
profissionais envolvidos no projeto. Em relação ao assunto, assinale a alternativa correta.
Os desenhos podem ser feitos de forma livre, pois não existe padronização de
Normas Técnicas de Desenho.
A "Planta Baixa" é um corte longitudinal da edificação, visando mostrar sua vista
frontal.
Os desenhos podem ser feitos sem escala e sem unidades precisas, pois visam
apenas ilustrar as ideias.
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 12/16
D
E
É importante iniciar um desenho formatando suas unidades e layers (camadas).
As ferramentas computacionais não permitem a mesma precisão de desenho
obtida pelos desenhos feitos à mão.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é o desenho arquitetônico é uma ferramenta de comunicação
técnica e, por isso, precisa seguir certos padrões para garantir a clareza e a precisão
das informações. Um desses padrões é a formatação das unidades e layers (camadas)
no início do desenho. As unidades garantem que as medidas do desenho
correspondam às medidas reais do objeto ou estrutura que está sendo representada.
Já as layers (camadas) ajudam a organizar as diferentes partes do desenho, facilitando
a visualização e a edição do projeto. Portanto, iniciar um desenho formatando suas
unidades e layers é uma prática essencial para a qualidade do desenho arquitetônico.
9 Marcar para revisão
Entre as peças gráficas que compõem um projeto de Arquitetura, a vista superior do plano
secante horizontal, localizado a, aproximadamente, 1,50m do piso em referência, é
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 13/16
A
B
C
D
E
denominada:
Planta de edificação
Fachada
Planta de situação
Elevação
Planta de locação
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a "Planta de edificação". No contexto de um projeto de
Arquitetura, a vista superior do plano secante horizontal, localizado a cerca de 1,50m
do piso, é conhecida como planta de edificação. Esta é uma representação gráfica que
permite visualizar a disposição dos elementos construtivos e do mobiliário, como se
estivéssemos olhando de cima para baixo, com o corte feito a uma altura média de
1,50m. As outras opções, como fachada, planta de situação, elevação e planta de
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 14/16
A
B
C
D
E
locação, referem-se a outras formas de representação gráfica em um projeto de
Arquitetura.
10 Marcar para revisão
(Concurso ALE Analista Legislativo – Fundação Getúlio Vargas (FGV) – 2018). Na
representação gráfica de projetos de arquitetura, as plantas de edificação constituem a
vista superior do plano secante horizontal. A altura deste plano, em relação ao piso de
referência é, aproximadamente, de:
0,50 m.
0,90 m.
1,00 m.
1,50 m.
1,80 m.
14/05/2025, 19:54 estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251dd7b69e4184149167fb/gabarito/ 15/16
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A altura do plano secante para plantas de edificação é aproximadamente 1,50 m do
piso. As demais opções apresentam alturas que não correspondem ao padrão
normativo para a elaboração da planta.
