SISTEMAS HIDROSSANITÁRIAS HOSPITALARES
 ALUNO:_____________ GRUPO:______________
Grupo 2:
Alexandre Santana
Anderson Lima
Bárbara Carvalho
Carlos Eduardo
Eduardo Hommerding
Izabela Lopes
Larissa Cristina
Rulio Ruas
Sônia Jaciara

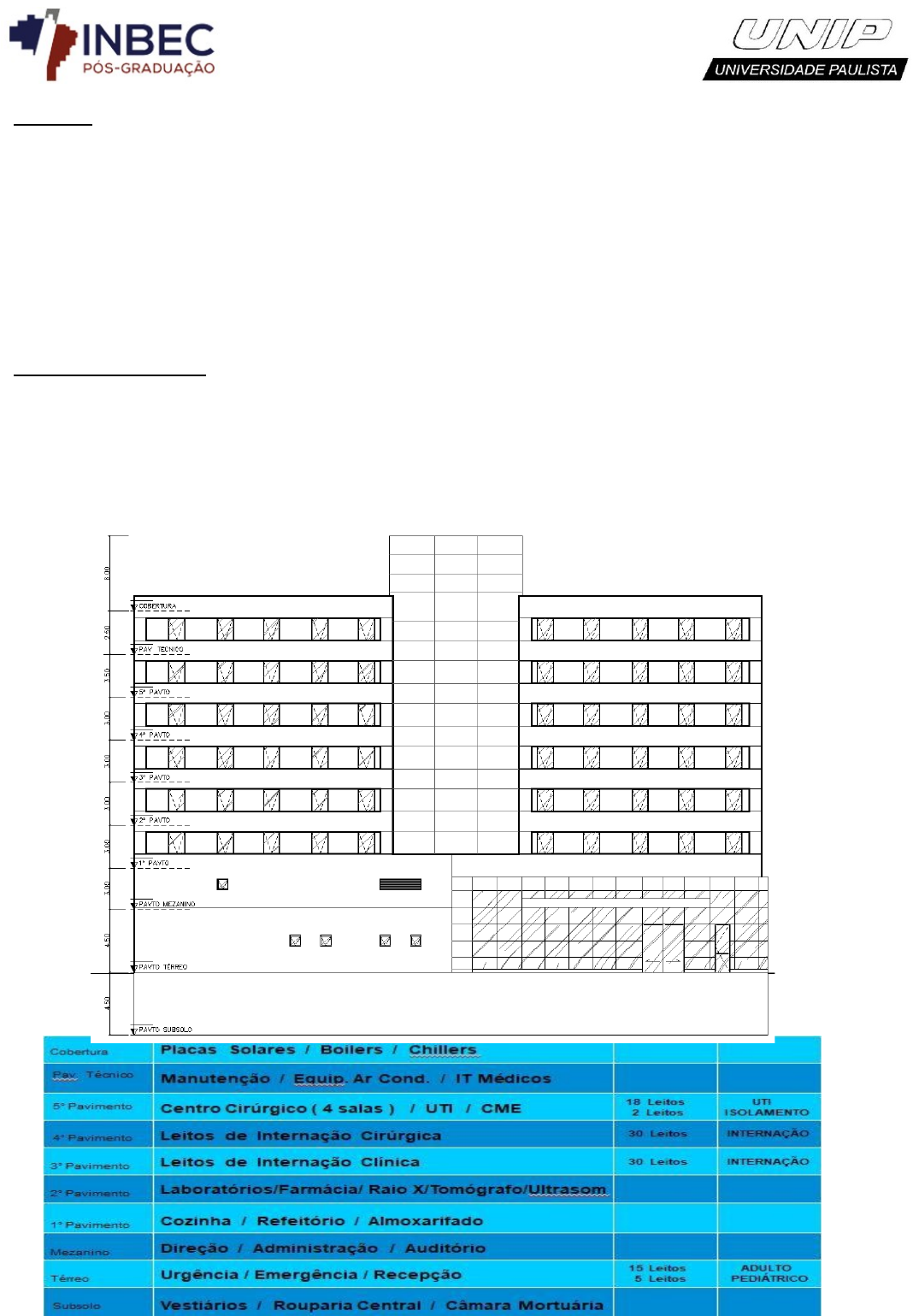

DADOS PROJECTUAIS:
 ESTABELECIMENTO DESTINADO A PRESTAÇÃO DE SERVIÇOS ASSISTÊNCIAIS DE SAÚDE , COM AMBULATÓRIO , URGÊNCIA , EMERGÊNCIA , INTERNAÇÃO CLÍNICA , CIRÚRGICA E INTENSIVAS, CENTRO CIRÚRGICO E OUTROS SERVIÇOS.
 1)- ESPECIALIDADE: HOSPITAL GERAL MÉDIO PORTE ( PORTE II ),
 2)- ENTIDADE MANTENEDORA: PRIVADO / PÚBLICO ( SUS ),
 3)- ESTRUTURA FÍSICA: MONOBLOCO,



4)- DPA – DECLARAÇÃO DA POSSIBILIDADE DE ABASTECIMENTO:
ASSENTAMENTO DO DISTRIBUIDOR EM F°F° DN 200, REGIME ABASTECIMENTO INTERMITENTE, DEVERÁ SER PREVISTA RESERVAÇÃO MÍNIMA PARA DOIS (02) DIAS.
5)- DPE – DECLARAÇÃO DA POSSIBILIDADE DE ESGOTAMENTO:
LOGRADOURO PROVIDO DE SISTEMA DE ESGOTAMENTO SANITÁRIO (DN 500mm), PREVER FUTURA LIGAÇÃO AO COLETOR DE ESGOTO PÚBLICO QUANDO ESTIVER EM CARGA.


 SISTEMAS HIDROSSANITÁRIAS HOSPITALARES
ALUNO:_____________ GRUPO:______________
 CÁLCULOS:
 1)- DIMENSIONAR O CONSUMO DE ÁGUA DIÁRIO , BASEADO NA “RDC-50” , USANDO O CRITÉRIO DE EQUIVALÊNCIA DE LEITOS E ADOTAR COMO “RTI-RESERVA TÉCNICA INCÊNDIO” ( 20% ) DO CONSUMO .
Consumo diário de acordo com as atividades:
	DIMENSIONAMENTO DE CONSUMO DIÁRIO DE ÁGUA
	PAVIMENTO
	SETOR/ITENS
	LEITOS
	L/ dia
	CONSUMO DIÁRIO (L)
	Cobertura
	Placas Solares/ Boiler/ Chillers



	Pav. Técnico
	Manutenção/ Eq. Ar Cond./ IT Méd.



	5º Pav
	Centro Cirúrgico (4 salas)/ UTI/ CME
	18
	120
	2.808,00

	Leitos Isolamento
	2
	120
	312
	4º Pav
	Leitos Internação Cir.
	30
	120
	4.680,00
	3º Pav
	Leitos Internação Clínica
	30
	120
	4.680,00
	2º Pav
	Laboratórios/ Farmácia/ RX/ Tomo/ Utrassom
	100
	45
	4.500,00
	1º Pav
	Cozinha (8 refeições)/ Refeitório/ Almox
	100
	25
	20.000,00
	Mezanino
	Direção/ ADM/ Auditório



	Térreo
	Urgência/ Emergência/ Recepção
	15
	120
	2.340,00

	Leitos Pediatricos
	5
	120
	780
	Subsolo
	Vestiários/ Câmara Mortuaria




	CME
	100
	150
	15.000,00

	Laboratório
	100
	45
	4.500,00

	Ar condicionado
	0
	350
	-

 2)- DIMENSIONAR OS RESPECTIVOS VOLUMES DAS CISTERNAS E CAIXAS D’ÀGUA SUPERIORES , CONSIDERANDO AS RECOMENDAÇÕES DA “DPA- DECLARAÇÃO DA POSSIBILIDADE DE ABASTECIMENTO”.


	Consumo diário
	55.100
	Reserva de Incêndio (20%)
	11.020
	Consumo diário + Reserva de Incêndio
	66.120
	Reserva para 2 dias
	121,22 m³
	Reservatório inferior (40%)
	72,73m³
	Reservatório superior (60%)
	48,49m³
 3)- DIMENSIONAR AS “BOMBAS DE RECALQUE” .

	DIMENSIONAMENTO DA BOMBA

	Qt.
	Uni.
	Altura Manométrica
	34
	m
	Comp. Total da Tubulação
	40
	m
	Consumo diário
	55.100
	litros
	Vazão da bomba 15% do consumo diário
	8
	Qmin(m³/h)
	Vazão p/ funcionamento mínimo (6h)
	9
	Qmáx(m³/h)
4)- DIMENSIONAR O CONSUMO DIÁRIO DE ÁGUA QUENTE.
	Água Quente
	Água quente
	Leitos/Refeição
	Litros
	Hospital
	100
	6.000
	Cozinha
	100
	4.000

	Total
	10000
5)- DIMENSIONAR QUANTIDADES ESTIMADAS DE “PLACAS SOLARES” (DIM.1,00m x 1,50m) PARA AQUECIMENTO DE ÁGUA PARA ATENDIMENTO EXCLUSIVAMENTE DOS BANHEIROS (HOTELARIA) .

	PLACAS SOLARES

	Qt. (unidades)
	Hotelaria (banheiros)
	40
	20% de folga
	8

	Total
	48

6)- DIMENSIONAR OS COLETORES DE ÁGUAS PLUVIAS DA COBERTURA ( ÁREAS IMPERMEABILIZADAS ) , CONSIDERANDO (2%) DE DECLIVE PARA OS COLETORES HORIZONTAIS.
	Águas Pluviais

	Área (m²)
	Dim. da tubulação
	Coletor 1
	180
	100mm
	Coletor 2
	180
	100mm
	Coletor 3
	180
	100mm
	Coletor 4
	180
	100mm
	Coletor 5
	140
	100mm
7)-DIMENSIONAR O VOLUME DA CAIXA DE DESCARTE ( FIRST FLUSH ) DO SISTEMA DE APROVEITAMENTO DE ÁGUAS PLUVIAIS.
First Flush
Área Telhado
Lado A	20x18	360
Lado B	10x14	140
Lado C	20x18	360
	Total	860m²
Fist Flush	860m² x 0,0025m	2,15m³
8) DIMENSIONAR A HIDRÁULICA:
9) DIMENSIONAR O ESGOTO:
 10)-DIMENSIONAR SUB-COLETOR, CONSIDERANDO QUE A ( C I – 3 ) JÁ RECEBE 386 UHC.
