Atividade Contextualizada – Estrutura de Concreto Armado


Antônio Tavares Ferreira Guilhermino
Matrícula: 01494814
Engenharia Civil / 2021.2

Descrição da Atividade

 Um engenheiro civil foi contratado para dimensionar um edifício residencial
de alto padrão na região litorânea de um determinado estado, sendo ele recém-
formado, procura lembrar de conceitos vivenciados durante o curso de
engenharia, para ele o que mais lhe chamou a atenção foram os pilares de
concreto armado. Quando estava revisando o projeto, ele se deparou com o

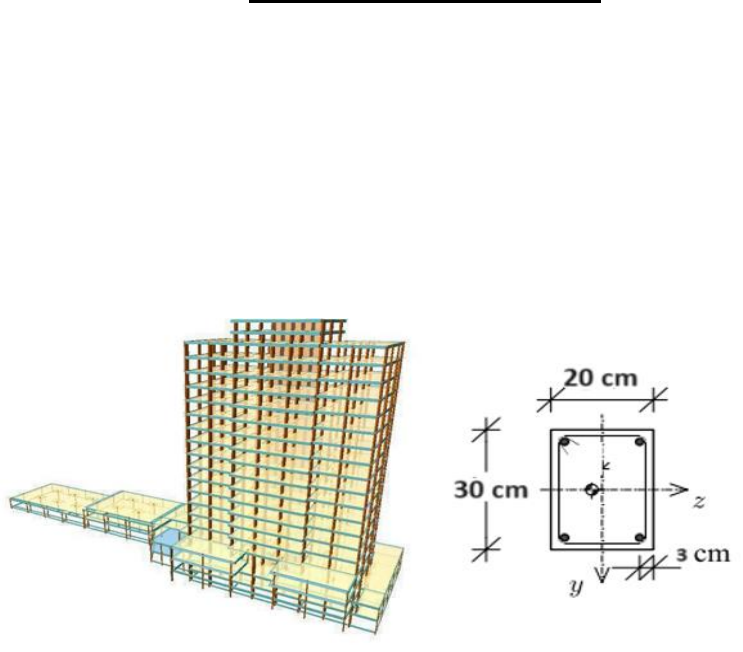

pilar 33 que possui seção 20cm x 30cm e carga característica Nk.


 Considerando que as taxas geométricas de armadura mínima e máxima em
uma seção transversal sejam respectivamente 0,5% e 4%, encontre os valores
correspondentes de ω (taxa mecânica de armadura) para aço CA 50 e
concretos com fck de 20MPa, depois calcule a armadura para os esforços
solicitantes Nk = 918 KN, My = 28 KN.m, aço CA 50 e fck = 30MPa.

Após apresentar os cálculos solicitados, elabore um pequeno texto, contendo o
máximo de 20 a 30 linhas, expondo sua argumentação, acerca do solicitado.
Atividade
Cálculos:

























Texto:

Análise e Dimensionamento do Pilar 33
 O dimensionamento de pilares em concreto armado é uma das etapas mais
importantes no projeto de estruturas, e envolve uma análise detalhada das
solicitações de esforços, além do cálculo das armaduras necessárias para
garantir a resistência e estabilidade da estrutura. No caso apresentado, o
engenheiro civil precisa dimensionar um pilar de concreto armado com uma
seção de 20 cm x 30 cm, submetido a uma carga característica de 918 kN e um
momento fletor de 28 kN.m. O concreto utilizado tem resistência característica
de 30 MPa e o aço é do tipo CA 50.
1. Taxa Geométrica de Armadura
 As taxas geométricas de armadura mínima e máxima são parâmetros
importantes para garantir que o pilar tenha resistência suficiente e, ao mesmo
tempo, evite excessos de aço, que podem prejudicar a ductilidade da estrutura.
A taxa geométrica de armadura é dada em percentagem da área da seção
transversal do pilar e é uma característica de cada tipo de concreto e aço.
Para o concreto com resistência de 30 MPa (fck = 30 MPa) e o aço CA 50, as
taxas geométricas de armadura mínima e máxima são as seguintes:
• Taxa mínima de armadura: 0,5%
• Taxa máxima de armadura: 4%
 Essas taxas podem ser calculadas multiplicando a área da seção
transversal do pilar pela porcentagem de armadura correspondente. Como a
área da seção transversal do pilar é de 600 cm² (20 cm x 30 cm), temos os
seguintes valores:
• Armadura mínima: 600 cm² × 0,5% = 3 cm²
• Armadura máxima: 600 cm² × 4% = 24 cm²
2. Cálculo da Taxa Mecânica de Armadura (ω)
 A taxa mecânica de armadura (ω) é uma medida da relação entre a área de
aço (As) e a área do concreto (Ac) em termos de resistência. Para um aço CA
50 e concreto com fck = 30 MPa, a taxa mecânica pode ser estimada com base
nas fórmulas e tabelas fornecidas pelas normas brasileiras, como a NBR 6118.
A fórmula simplificada para a taxa mecânica de armadura é dada por:
ω=As/Ac


Onde:
• As é a área de aço,
• Ac é a área da seção transversal do pilar (600 cm²).
 Para os esforços solicitantes Nk=918 kN e My=28 kN.m, o cálculo do
dimensionamento do pilar envolve o uso de equações que relacionam a carga
axial e o momento fletor com as propriedades do concreto e do aço.
3. Cálculo da Armadura para os Esforços Solicitantes
 Com os valores dados, a área de armadura necessária pode ser calculada
com base na interação entre a carga axial Nk e o momento fletor My. Para isso,
utiliza-se a equação da capacidade de um pilar de concreto armado, levando
em conta a resistência do concreto e do aço.
 Em termos gerais, o dimensionamento é feito considerando que a
resistência do concreto será dada por:
Fcd = Fck / Yc
 Onde Yc é o coeficiente de segurança para o concreto (normalmente 1,4).
Assim, a capacidade do pilar em termos de força axial e momento fletor é
determinada utilizando o modelo de interação carga-momento, e a quantidade
de armadura necessária para resistir a esses esforços é calculada.
 Considerando que a carga axial Nk e o momento fletor My estão dentro da
capacidade da seção, a área de armadura será determinada de acordo com as
exigências de segurança e as normas aplicáveis.
 Neste caso podemos concluir que para o pilar dimensionado, o cálculo da
área de armadura será feito em conformidade com as especificações da NBR
6118, levando em consideração as interações entre a carga axial e o momento
fletor, além das taxas de armadura mínima e máxima para garantir a segurança
estrutural. A utilização de aço CA 50 e concreto de fck = 30 MPa é uma
escolha comum em construções de alto padrão, onde a resistência e a
durabilidade são essenciais.








Bibliografia


• NBR 6118 (2014). Projeto de Estruturas de Concreto — Procedimento.
Associação Brasileira de Normas Técnicas (ABNT).
• RESENDE, J. P. (2016). Concreto armado: teoria e prática (6ª ed.). São
Paulo: Editora Blucher.
• SILVA, L. F.; FARIA, F. C. (2013). Estruturas de Concreto:
Comportamento, Análise e Projeto. Rio de Janeiro: Elsevier.
