Eletrocardiograma – Noções Básicas
Noções básicas
➔ O eletrocardiograma (ECG) é o registro gráfico dos potenciais elétricos gerados pelo
coração.
o As derivações – são diferentes pontos de vista desses potenciais elétricos do
coração – mostram diferenças instantâneas de potencial entre os eletrodos.

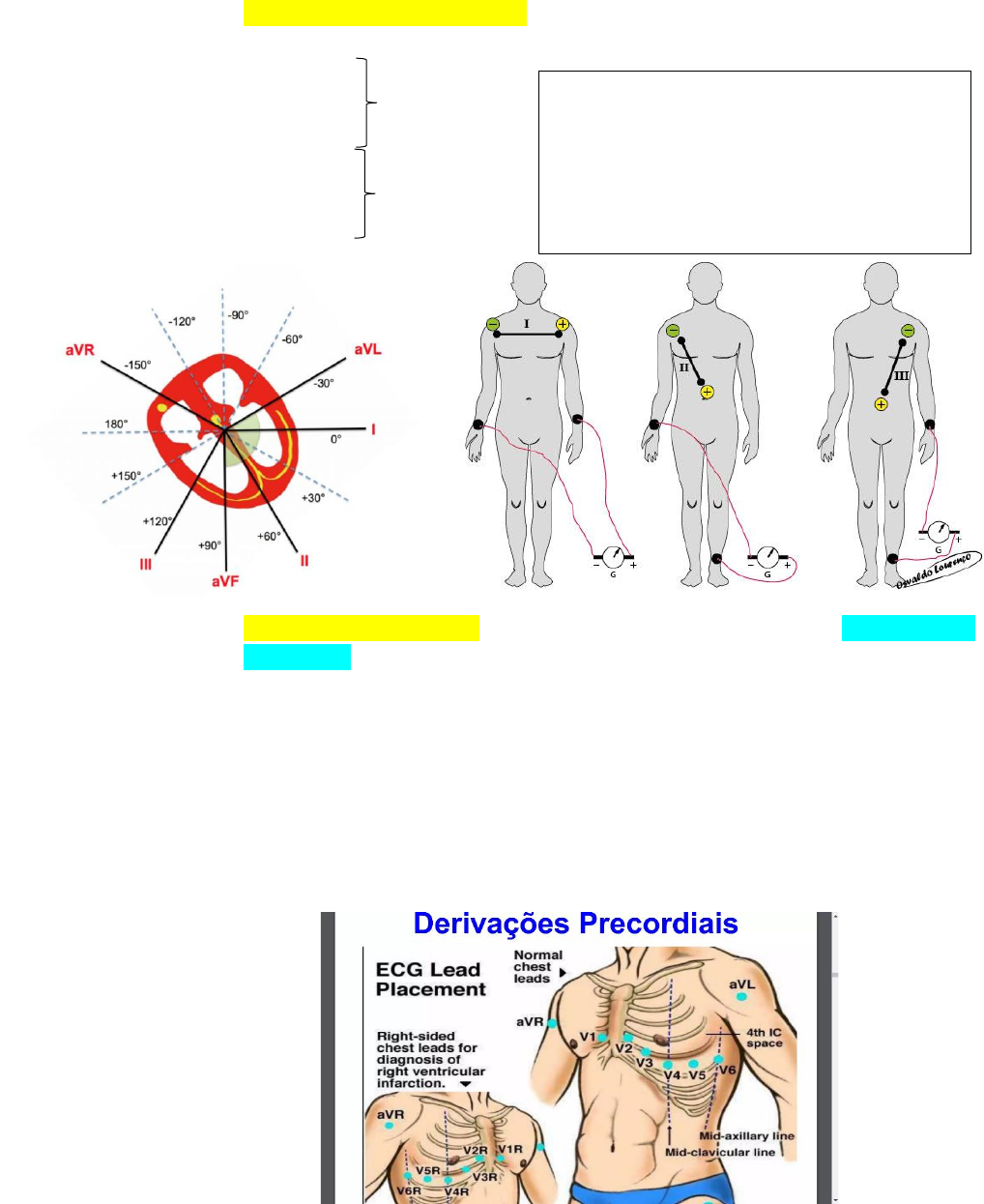

▪ 12 derivações nas quais se dividem em dois grupos de 6
▪ Derivações do plano frontal – eletrodos colocados nos membros –
representadas no diagrama hexadecimal
• DI
• DII
• DIII
• VR
• VL
• VL

▪ Derivações precordiais – eletrodos distribuídos no tórax – são registros
unipolares obtidos por eletrodos nas seguintes posições:
• V1 – quarto espaço intercostal imediatamente a direita do esterno
• V2 – quarto espaço intercostal imediatamente a esquerda do
esterno
• V3 – meia distância entre V2 e V4
• V4 – linha hemiclavicular no quinto espaço intercostal
• V5 – linha axilar anterior, no mesmo nível de V4
• V6 – linha axilar média, no mesmo nível de V4 e V5


Bipolares
Unipolares
Posições dos eletrodos
• Braço direito – vermelho
• Perna direita – preto
• Braço esquerdo – amarelo
• Perna esquerda – verde
Iaely S


➔ Eletrofisiologia
o Despolarização - A despolarização do coração é o evento inicial para a
contração cardíaca.
▪ Originada no nó sinoatrial – A primeira fase da ativação elétrica cardíaca é
a propagação da onda de despolarização pelos átrios direito e esquerdo,
seguida pela contração atrial.
• Obs: quando a onda de despolarização chega ao Nódulo AV, este
segura o impulso por um tempo se certificando de que todo o
sangue dos átrios passou para os ventrículos.
▪ Em seguida o impulso estimula o marca passo e o tecido de condução
especializados nas áreas do nó atrioventricular e do feixe de His, sendo
que, o feixe de His se bifurca em dois ramos principais, direito e esquerdo,
que rapidamente transmitem as ondas de despolarização para o
miocárdio ventricular direto e esquerdo por meio das fibras de purkinge.
▪ O ramo principal esquerdo bifurca-se em duas subdivisões: fascículo
anterior esquerdo e fascículo posterior esquerdo. Em seguida as ondas de
polarização propagam-se pela parede ventricular, do endocárdio para o
epicárdico, gerando a contração ventricular.
Nota: Quando a despolarização vai em direção a despolarização – onda irá ser
positiva.
Quando a despolarização vai contrariar a despolarização – onda vai ser negativa.



Iaely S

No ECG:

Vertical – amplitude – voltagem – força d
Horizontal – frequência – tempo – batimentos por min

Iaely S
➔ Gêneses do ECG normal – ritmo cardíaco normal – Ritmo cardíaco sinusal –
quando começa no nó sinusal

o Onda P – Despolarização atrial
▪ D1 – Positiva
▪ D2 – Positiva
▪ D3 – Positiva
▪ aVR – Negativa
▪ aVL – Negativa
▪ aVF – Positiva
▪ V1 – Bifásica

O vetor de despolarização atrial normal tem orientação para baixo e para a esquerda,
refletindo a transmissão da despolarização do SA para a direita, em seguida para o
miocárdio atrial esquerdo, portanto, esse vetor aponta para o polo positivo de D2 e para o
polo negativo de aVR, desse modo, a onda P normal é positiva em D2 e negativa em aVR.

Explicação 2 → O estímulo elétrico no
coração se inicia no Nó Sinoatrial e segue em
direção ao Nó Atrioventricular, ou seja, a
onda de despolarização segue o sentido da
direita para a esquerda e de cima para baixo,
indo em sentido da derivação I, portanto, em
DI e em aVF a onda P é positiva.
Explicação 3 → ritmo sinusal é aquele
originado no nó si- nusal, conduzido aos
ventrículos com inter valo entre 120 ms e 200
ms. Em sua normalidade o ECG registra ritmo
sinusal de uma maneira muito simples:
presença de ondas P positivas nas derivações
DI, DII e DaVF e a mesma onda P negativa em
aVR
Iaely S
➔ Frequência cardíaca





➔ Cálculos para a frequência:
o 1500/N° de quadrados menores entre duas ondas R sequenciais
o Procurar complexos QRS sequenciais que estejam posicionados sobre o traçado
maior que divide os blocos de cinco quadrados menores.

➔ Duração do intervalo PR
o O valor normal da duração do intervalo PR é entre 0,12 seg e 0,20 seg
➔ Duração do intervalo QRS
o Valor normal
