Prévia do material em texto

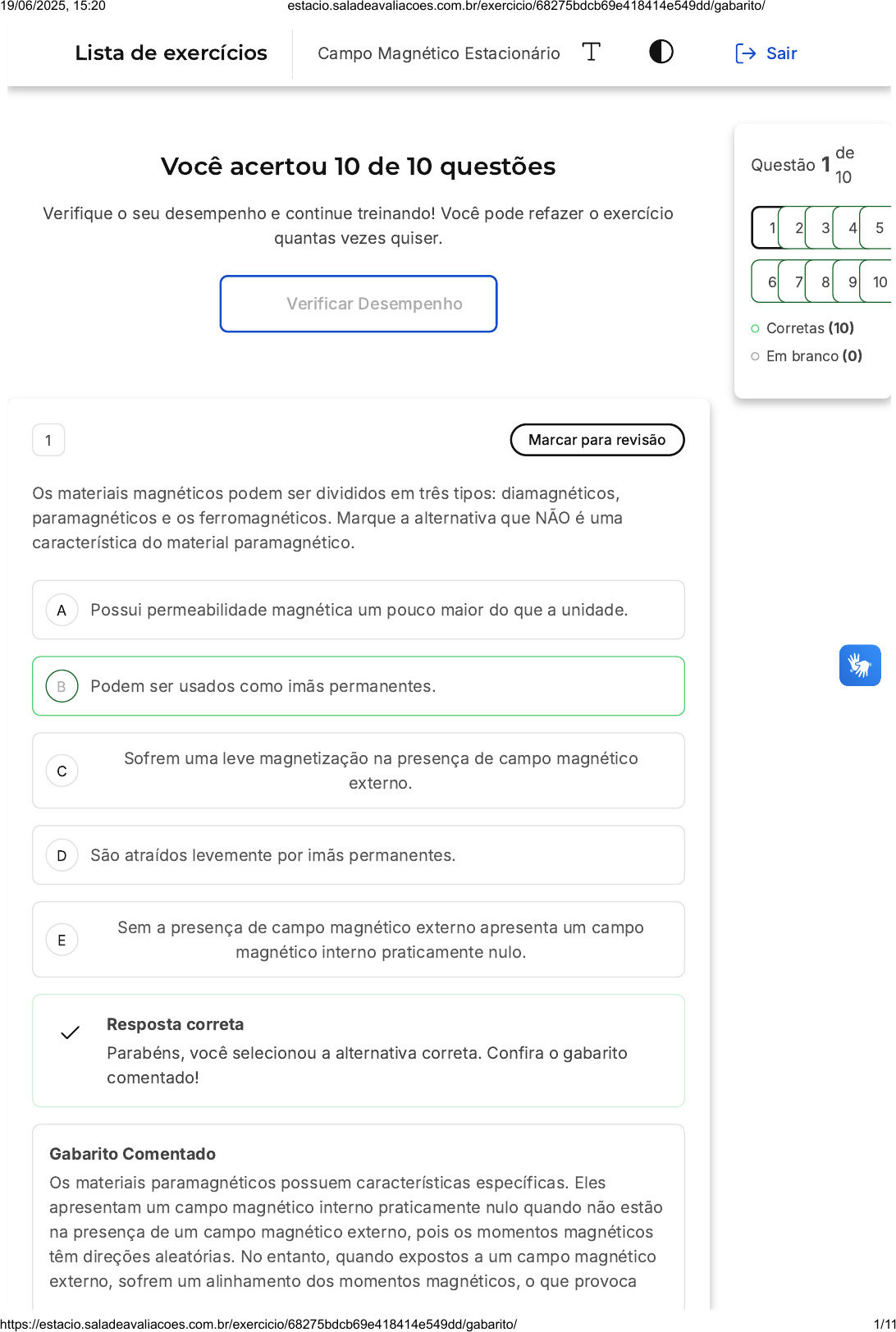

Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Os materiais magnéticos podem ser divididos em três tipos: diamagnéticos,
paramagnéticos e os ferromagnéticos. Marque a alternativa que NÃO é uma
característica do material paramagnético.
Possui permeabilidade magnética um pouco maior do que a unidade.
Podem ser usados como imãs permanentes.
Sofrem uma leve magnetização na presença de campo magnético
externo.
São atraídos levemente por imãs permanentes.
Sem a presença de campo magnético externo apresenta um campo
magnético interno praticamente nulo.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
Os materiais paramagnéticos possuem características específicas. Eles
apresentam um campo magnético interno praticamente nulo quando não estão
na presença de um campo magnético externo, pois os momentos magnéticos
têm direções aleatórias. No entanto, quando expostos a um campo magnético
externo, sofrem um alinhamento dos momentos magnéticos, o que provoca
Questão 1
de
10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Campo Magnético Estacionário Sair
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 1/11
A
B
C
D
E
uma leve magnetização, gerando um pequeno campo na direção do campo
externo. Isso resulta em uma permeabilidade magnética um pouco maior do
que a unidade. Além disso, são levemente atraídos por imãs. Contudo, uma
característica importante dos materiais paramagnéticos é que, ao remover o
campo magnético externo, eles retornam à situação original, ou seja, não
permanecem magnetizados. Por isso, a alternativa B está correta, pois os
materiais paramagnéticos não podem ser usados como imãs permanentes.
2 Marcar para revisão
Determine a densidade de corrente em um ponto P (X,Y,Z) = (1, 1, 2) , com
coordenadas medidas em m, que se encontra em uma região que possui um campo
magnético, medido em A/m, .→H(x, y, z) = yz2x̂ = 4x2yŷ + yx3ẑ
6x̂ − ŷ + ẑ  (A/m2)
x̂ + 4ŷ + ẑ  (A/m2)
6x̂ + ŷ + 6ẑ  (A/m2)
x̂ + ŷ + 4ẑ  (A/m2)
x̂ − ŷ − ẑ  (A/m2)
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 2/11
A
B
C
D
E
3 Marcar para revisão
Um tipo de campo relacionado ao Eletromagnetismo que deve ser estudado é o
Campo Magnético. Marque a alternativa FALSA em relação ao campo magnético.
O fluxo magnético através de um volume fechado é sempre nulo.
As linhas de campo magnéticas, diferentemente das linhas de campo
elétrico, são sempre fechadas.
O rotacional do potencial vetor magnético é o vetor indução magnética.
O fluxo magnético depende do módulo do campo magnético que
atravessa a área.
O fluxo magnético independe do ângulo que o campo magnético faz com
a área.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A alternativa E é falsa porque o fluxo magnético, na verdade, depende do
ângulo que o campo magnético faz com a área. O fluxo magnético é calculado
como o produto escalar entre o vetor campo magnético e o elemento de
área . Portanto, ele depende do módulo do campo magnético, do valor da
área e do ângulo formado entre o campo e a área. As outras alternativas são
→B
d →S
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 3/11
A
B
C
D
E
verdadeiras. De acordo com a lei de Gauss magnética, o fluxo magnético
através de qualquer volume fechado é sempre nulo, pois as linhas de campo
magnéticas são fechadas. Além disso, o vetor indução magnética pode ser
obtido através do rotacional do vetor potencial magnético.
4 Marcar para revisão
Seja um volume formado por uma semiesfera de raio 6m com uma base circular. O
volume se encontra em uma região com veto indução magnética de 2 T. Este
campo é perpendicular a base da figura no sentido saindo da base. Determine o
fluxo magnético através da superfície esférica da figura.
−24π Wb
36π Wb
−36π Wb
−72π Wb
72π Wb
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
Pela lei de Gauss Magnético o fluxo total através da figura será nulo, pois é um
volume fechado.
O elemento área da base será perpendicular a base apontado para fora, assim
o vetor  será paralelo ao vetor .
Assim:
→B d →S
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 4/11
A
B
C
D
E
5 Marcar para revisão
Um campo magnético constante, em todos os pontos de uma região, no vácuo,
possui uma intensidade de 10 A/m e ângulo de 450 com a direção do eixo y
positivo. Determine o fluxo magnético, gerado por este campo, sobre uma área
circular de raio 2, paralela ao plano XZ. Considere como fluxo positivo o sentido de
y positivo.
20π√2μ0 Wb
20π√3μ0 Wb
60π√3μ0 Wb
80π√2μ0 Wb
80π√3μ0 Wb
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A opção correta é:
, o módulo de  constante e forma 45° com o eixo y.
A área é paralela ao plano XZ, como o fluxo positivo está no sentido de y
positivo, o vetor  terá a mesma direção e sentido do eixo y. Assim o vetor
formará portanto 45° com o vetor  desta área.
20π√2μ0 Wb
→B = μ0
→H →B
d →S →B
d →S
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 5/11
A
B
C
D
E
6 Marcar para revisão
Uma barra condutora, de massa 20 kg, se encontra apoiada sobre um plano
inclinado, no ar, de abertura 300.  Esta barra fecha um circuito que será
atravessado por uma corrente 5A, no sentido horário. O plano encontra-se em uma
região com campo magnético paralelo ao papel de cima para baixo. Não existe
atrito entre a barra e o plano. Determine o valor do campo  para que a barra livre
permaneça em repouso sobre o plano. Considere g = 10 m/s .
→H
2

500√3
3μ0
A
m

500√3
μ0
A
m

800√3
3μ0
A
m

800√3
μ0
A
m

900√3
μ0
A
m
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 6/11
A
B
C
D
E
7 Marcar para revisão
Dois condutores retilíneos, de tamanho 1 m, paralelos entre si, se encontram no ar a
uma distância 1m. Os dois condutores são atravessados por uma corrente de 2A
com sentidos contrários. Determine a força que surge entre os condutores.
  de atração N
μ0
π
  de repulsão N
μ0
π
  de atração N
2μ0
π
 de repulsão N
2μ0
π
  de atração N
4μ0
π
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 7/11
A
B
C
Gabarito Comentado
O condutor 1 com corrente 1A produz um campo magnético a uma distância D
dado por
Usando a regra da mão direita a direção de F será da direita para esquerda,
sendo de repulsão.
M
8 Marcar para revisão
Uma lâmina metálica infinita delargura 4m é percorrida por uma corrente 10A,
uniformemente distribuída. Determine o campo magnético gerado por esta lâmina
em um ponto P que se encontra a uma distância 2m da lateral da lâmina. Considere
a lâmina como uma superposição de fios infinitos.
→H = ϕ̂5ln4
π
→H = ϕ̂2ln3
5π
→H = ϕ̂5ln3
4π
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 8/11
D
E
A
B
→H = ϕ̂ln3
4π
→H = ϕ̂5
2π
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A opção correta é:
Como a corrente é uniformemente distribuída, a corrente no fio será calculada
por uma relação entre a largura do fio e a largura total. Vamos considerar que o
fio tem uma largura dx que é infinitesimal.
Usando a fórmula do campo gerado por um fio infinito retilíneo, o campo
gerado por cada fio será:
O campo total será a soma dos campos gerados por cada fio:
→H = ϕ̂5ln3
4π
9 Marcar para revisão
Determine potencial vetor magnético gerado por um fio de comprimento 6m,
percorrido por uma corrente  A, em um ponto P a uma distância 4m do fio,
localizado na metade do fio.
16π
4μ0 ln(5)ẑ(T .m)
4μ0 ln(3)ẑ(T .m)
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 9/11
C
D
E
2μ0 ln(2)ẑ(T .m)
4μ0 ln(4)ẑ(T .m)
43ln(9)ẑ(T .m)
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
Considerar comprimento 2L. Vamos colocar o condutor no eixo z e a metade
do condutor na origem. Assim o ponto P estará localizado sobre o eixo y.
Como o condutor está no eixo z teremos .
Cada elemento , localizado em um ponto (0, 0, z), apresenta uma distância
r ao ponto P.
Usando a tabela de integral:
Então:
Substituindo valores: L = 3m, ρ=4m e I = 16π A
Id→L = Idzẑ
ld→L
10 Marcar para revisão
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 10/11
A
B
C
D
E
Seja um campo magnético no ar dado, em coordenadas cilíndricas, por
. Determine o fluxo magnético gerado por esse campo ao
atravessar uma superfície definida por  e . Considere como
fluxo positivo o sentido positivo da coordenada .
→H = senϕρ̂( )8
ρ
A
m
0 ≤ ϕ ≤ π
3
0 ≤ z ≤ 2m
ρ
μ0 Wb
2μ0 Wb
4μ0 Wb
6μ0 Wb
48 Wb
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
Como o campo está no ar:
Para compor a superfície se varia as coordenadas  e , usando a referência
positiva do fluxo, assim:
Resolvendo a integral em :
ϕ z
ϕ
19/06/2025, 15:20 estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68275bdcb69e418414e549dd/gabarito/ 11/11

Mais conteúdos dessa disciplina
