Prova Unidade 1 - Teoria Básica dos Circuitos de Corrente Alternada em Regime Permanente Senoidal

Prévia do material em texto

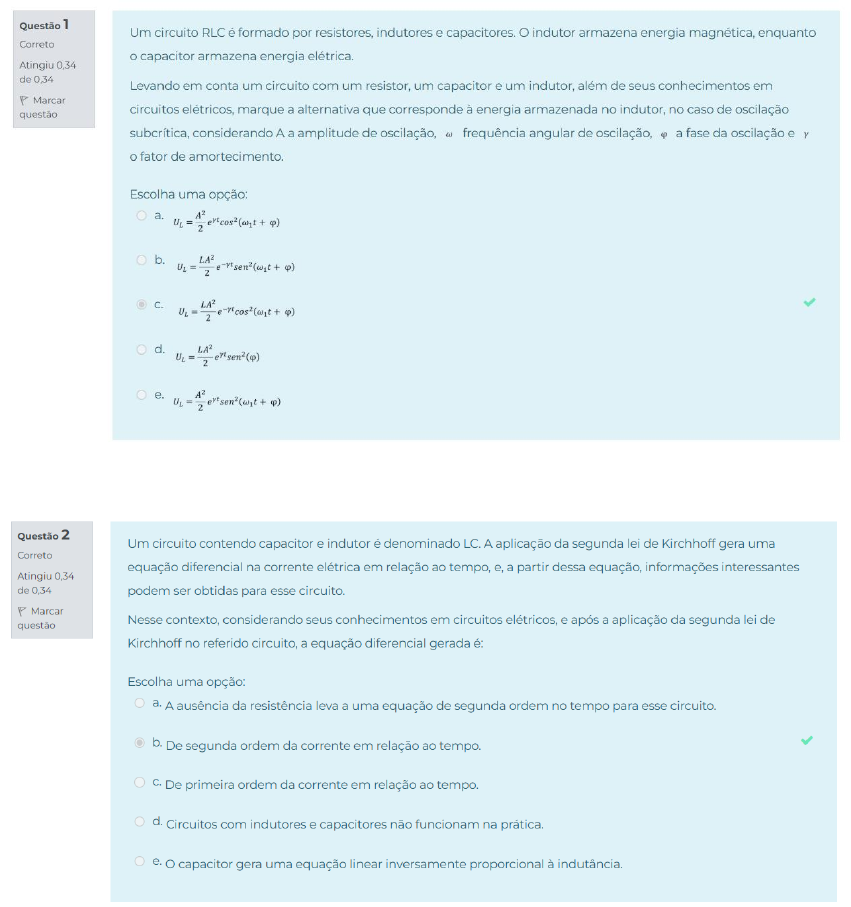

Questão 1 Um circuito RLC é formado por resistores, indutores e capacitores. indutor armazena energia magnética, enquanto Correto capacitor armazena energia elétrica. Atingiu 0,34 de 0,34 Levando em conta um circuito com um resistor, um capacitor e um indutor, além de seus conhecimentos em P Marcar questão circuitos elétricos, marque a alternativa que corresponde à energia armazenada no indutor, no caso de oscilação subcrítica, considerando A a amplitude de oscilação, frequência angular de oscilação, a fase da oscilação e fator de amortecimento. Escolha uma opção: a. b. C. d. Questão 2 Um circuito contendo capacitor e indutor é denominado LC. A aplicação da segunda lei de Kirchhoff gera uma Correto equação diferencial na corrente elétrica em relação ao tempo, e, a partir dessa equação, informações interessantes Atingiu 0,34 de 0,34 podem ser obtidas para esse circuito. P Marcar questão Nesse contexto, considerando seus conhecimentos em circuitos elétricos, e após a aplicação da segunda lei de Kirchhoff no referido circuito, a equação diferencial gerada é: Escolha uma opção: a. A ausência da resistência leva a uma equação de segunda ordem no tempo para esse circuito. b. De segunda ordem da corrente em relação ao tempo. C. De primeira ordem da corrente em relação ao tempo. d. Circuitos com indutores e capacitores não funcionam na prática. e. capacitor gera uma equação linear inversamente proporcional à indutância.Questão 3 A análise de circuitos elétricas é feita por meio da modelagem de equações diferenciais específicas. Para isso, Correto utilizamos as denominadas leis de Kirchhoff, que sempre são associadas a outras importantes leis do Atingiu 0,34 de 0,34 eletromagnetismo, por exemplo, as leis de Ohm. Cada caso específico de circuitos elétricos será modelado por meio P Marcar dessas leis e apresentará características diferentes. Com essas informações, marque a alternativa correta em relação à questão classificação de um circuito quanto à sua ordem. Escolha uma opção: a. A ordem de um circuito elétrico está relacionada à aplicação da lei de Gauss que pode gerar equações de movimento de primeira ordem até n ordens. b. Circuitos de primeira ordem apresentam termos de derivadas de primeira ordem em sua equação diferencial. C. Circuitos de segunda ordem são aqueles em que suas equações são determinadas pela aplicação da segunda lei de Newton adaptada para caso do magnetismo. d. Um circuito elétrico de primeira ordem significa que sua equação modelo é de primeiro grau. e. Os circuitos de primeira ordem são assim denominados pelo fato de apresentarem em sua composição pelo menos um dispositivo relacionado ao de energia. Questão 4 A lei de Kirchhoff combinada com a lei de Ohm e a lei de Faraday correspondem ao conjunto de equações e técnicas Correto que nos possibilitam modelar grande parte dos circuitos elétricos encontrados. Como resultado dessas combinações, Atingiu 0,34 de 0,34 conseguimos descrever diferentes equações diferenciais, que apresentam termos de diferentes ordens. Quanto à Marcar ordem dos circuitos elétricos, marque a alternativa correta que diz respeito ao termo circuito de primeira ordem. questão Escolha uma opção: a. A derivada da equação diferencial do circuito total é de primeira ordem. b. A equação diferencial do circuito analisado é de primeira ordem. A solução da equação diferencial do circuito analisado é de primeira ordem. d. As leis de Kirchhoff, nesse caso, não são aplicáveis. e. As derivadas envolvidas na equação diferencial são de ordem dois. Questão 5 Sobre circuitos elétricos e seus diferentes componentes que podem ser combinados para várias finalidades, marque a Correto alternativa correta sobre caso específico de um circuito com equação diferencial com segunda derivada no tempo. Atingiu 0,34 de 0,34 P Marcar Escolha uma opção: questão a. Esse circuito contém apenas uma fonte e um resistor, que são componentes de segunda ordem em um circuito. b. referido circuito é classificado como de primeira ordem. C. circuito citado é de segunda ordem. d. Equações diferenciais de circuitos elétricas são determinadas por meio da aplicação da segunda lei de Newton. e. A ordem de um circuito é sempre dada por n-1. Nesse caso, n é a ordem da derivada da equação diferencial.
