UNIVERSIDADE FEDERAL DE SÃO CARLOS
CAMPUS LAGOA DO SINO
CENTRO DE CIÊNCIAS DA NATUREZA


RTE2 - Fenômenos de Transporte - Profa. Mélory Araujo

Lista 5

1. Uma torneira enche de água um tanque, cuja capacidade é 6000L, em 1h
e 40 min. Determinar a vazão em volume, em massa e em peso em unidade
do SI se ρágua = 1000 kg/m3 e g = 9,81 m/s2.

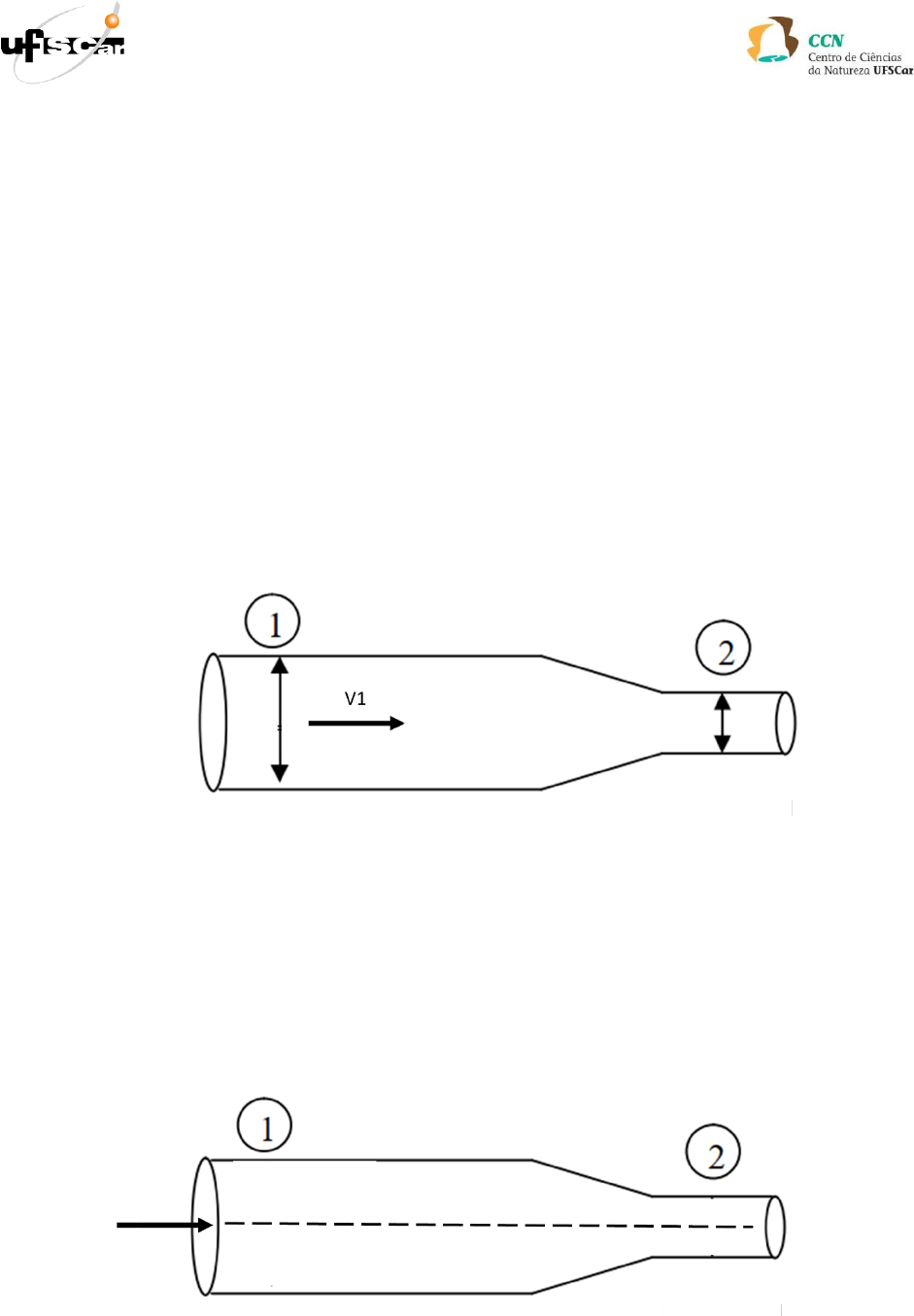

2. No tubo da figura, determinar a vazão em volume, em massa, em peso e a
velocidade média na seção (2), sabendo que o fluido é água, que A1 = 10
cm2 , A2 = 5 cm2 , V1 = 1 m/s, ρágua = 1000 kg/m3 e g = 9,81 m/s2.




3. O ar escoa em um tubo convergente, a área da maior seção do tubo é 20
cm² e a da menor é 10 cm². A massa especifica do ar na seção (1) é 1,2
kg/m³, enquanto na seção (2) é 0,9 kg/m³. Sendo a velocidade na seção (1)
10 m/s, determine as vazões em massa, volume, em peso e a velocidade
média na seção (2).




4. Água escoa em regime permanente no duto de seção circular mostrado
na figura abaixo. Sabendo que o fluxo de massa é de 50 Kg/s, calcule a
UNIVERSIDADE FEDERAL DE SÃO CARLOS
CAMPUS LAGOA DO SINO
CENTRO DE CIÊNCIAS DA NATUREZA

vazão em volume do escoamento e as velocidades médias nas seções 1
e 2.



5. Um grande reservatório de óleo tem um tubo de 7,6cm e 2128m de
comprimento a ele conectado, como mostrado na figura a seguir. A
superfície livre do reservatório está a 3m acima da linha do centro do tubo
e pode ser considerada fixa nesta elevação. Admitindo escoamento
laminar, calcule a velocidade média de escoamento e, posteriormente,
verifique o Número de Reynolds




6. Calcule a vazão de escoamento no conduto apresentado na figura abaixo.
Dados: γa: 10 kN/m³; γm: 70 kN/m³; A: 400 cm²; p2: 20 kPa; g: 9,81 m/s².

UNIVERSIDADE FEDERAL DE SÃO CARLOS
CAMPUS LAGOA DO SINO
CENTRO DE CIÊNCIAS DA NATUREZA

7. Qual a velocidade da água através de um furo na lateral de um tanque, se
o desnível entre o furo e a superfície livre é de 2 m?



8. A figura abaixo apresenta um sifão. Sabendo que a pressão no ponto S do
sifão deve ser maior que – 60 kPa em pressão relativa e desprezando as
perdas de carga determine a velocidade da água (γa=104N/m3, γa
=104N/m3) no sifão e a máxima altura que o ponto S pode ter em relação
ao ponto A.



9. Qual a perda de carga em 100 m de tubo liso de PVC de 32 mm de diâmetro
por onde escoa água a uma velocidade de 2 m/s?
UNIVERSIDADE FEDERAL DE SÃO CARLOS
CAMPUS LAGOA DO SINO
CENTRO DE CIÊNCIAS DA NATUREZA




10. Determinar a perda de carga por km de comprimento de uma tubulação de
aço de seção circular de diâmetro de 50 cm, para isso encontre o n° de Re
e diga qual a classificação do escoamento. O fluido é o óleo com
viscosidade cinemática igual a 1,06 x 10-5 m2 /s e a vazão igual a 250 L/s.
Dados: Se o escoamento for turbulento adote f = 0,023, caso contrário
adote o f do regime laminar pelo diagrama de moody.
